抓斗秤 簡介

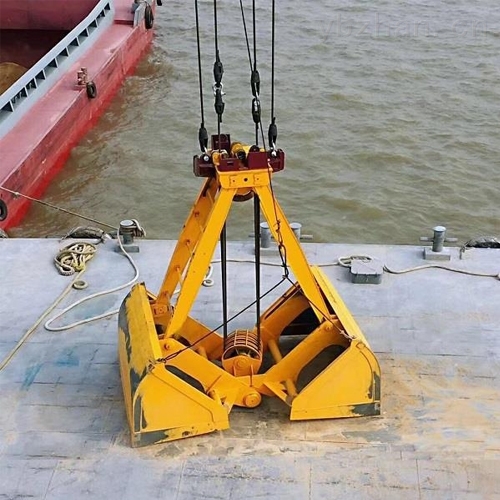

經久耐用多功能碼頭港口抓斗秤廣泛應用于港口 、碼頭、車站、礦山及貨場, 在煤炭 、礦石 、沙石等散物轉運過程中, 是一種普遍采用的裝卸機械。目前較多采用皮帶秤或地中衡來間接解決抓斗的計量問題, 有些地方甚至沿用測量船舶吃水線方法來估算 。這些方法都存在著明顯的不足, 倘若能在抓斗裝卸貨物的同時自動完成稱重, 顯然是一種可取的方法, 但它工作環境差, 作業時抓斗擺動大, 帶來的諸多不類因素，給設計帶來困難,，需要多只力傳感器相互配合, 還需特定微處理器技術和動態稱重算法及PLC編程才能取得了良好的效果。另外由于多繩無功抓斗工作環境等限制 ,必需設計可靠性高、功耗低、具有無線數據通訊和能自動開停機功能的高精度數據采集裝置。

經久耐用多功能碼頭港口抓斗秤是于無功抓斗吊機，裝卸散料過程中的計量監控系統，力傳感器安裝位置會根據現場情況選擇，顯示控制儀表可置于駕駛室內方便查看調閱數據，通訊方式可選擇無線/有線，做到安照每個客戶的實際情況進行定制，稱重系統會經特殊設計很好地克服抓斗工作中的劇烈晃動和吊臂工作中無規律的變幅操作帶來的計量不準確，自動完成每船貨物的計量工作，并自動打印清單，屬于一種高效，純動態稱重系統。 經過十多年的技術沉淀及經驗總結我司制造的無線動態抓斗秤是一種解決多繩無功抓斗計量問題的稱重儀器 ,它在提取、搬運貨物的同時完成稱重、累計、打印等多種功能， 具有快速、準確、方便的優點。

無功抓斗裝卸機械的結構, 無線動態抓斗秤設計成兩部分:前端的數據采集裝置和后臺的數據接收及智能儀表。

數據采集裝置有4個力傳感器, 分別安裝在固定抓斗的每根繩索處, 用于采集各自繩索的受力情況;數據接收及智能儀表安裝在操作室內, 以便操作者監視和人機對話。

兩者間距離遠,且抓斗機械臂前后伸縮、左右移動范圍大, 采用FSK 無線通訊方式。

需要注意的是：在動態條件下, 由于抓斗提取時的振動, 運動過程中的擺動, 鏈鉤上下的沖擊,

電氣設備的啟停等多種原因都將帶來干擾, 稱重信號實際上是在被稱貨物重量信號上迭加了一個交變諧波干擾信號, 且振幅較大, 如何消除或減少振動的干擾是解決問題的關鍵, 動態信號的處理方法有多種, 在動態干擾不大或準確度要求不高時,

可以采用多次采樣取平均值, 但在動態干擾大, 而且準確度要求高時, 必須采用更好的處理方法。還需注意抓斗裝載貨物時產生的沖擊力和塵埃, 數據采集裝置必須有抗震措施、密封性好、功耗低, 能自動開關電源。室外部分：主要包括力傳感器和模擬電路、AD 轉換器和CPU 以及 FSK 調制和發送防塵盒四部分。

四只傳感器的之和就等于此時所稱的貨物重量, 當檢測到已卸下貨物, 再將上秤平移階段所得到的貨物重量再作一次中位值濾波可獲得較高的測量準確度。

技術參數量程范圍：100KG-50TA/D

轉換速度：100次A/D

轉換分辨率：100萬非線性:≤0.01%

F□S□零點溫漂:≤υ0.1V/℃滿量程溫度系數:5ppm/℃小分辨率:υ0.1V/d傳感器
