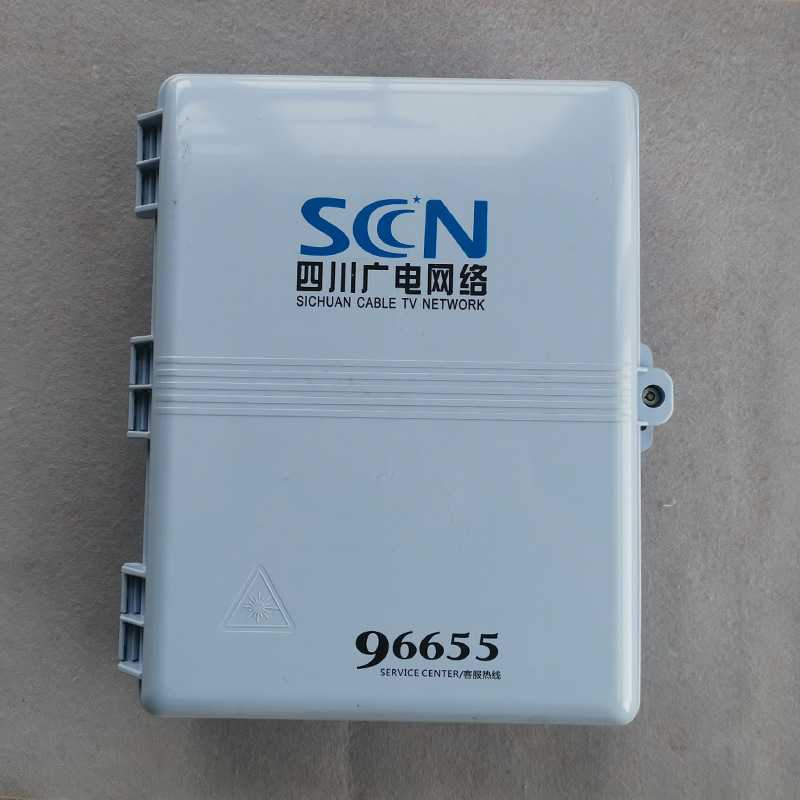

光纜分纖箱概述:
本產品應用于FTTH接入系統中的終端接入環節中，特別適用于室外壁掛式或抱箍式條件下使用。上行連接配線光纜（Distribution Cable)，下行連接入戶光纜（Drop Cable)，既具有傳統光纜分纖箱的熔接、分光和配線功能，又能與iField智能施工工具及ODN網管配合使用，實現iODN的智能光纖管理和智能施工指導。
光纜分纖箱特點：
1.適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。
2.模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。
3.采用翻轉結構，可合理配置分光、配線及熔接區域空間，便于安裝與維護。
4.分路器模塊端口傾斜15°設計，走線路由順暢。
5.系列化插片可積木化組合，擴容方便，投資節省。
6.支持光纜直熔；支持預制蝶形纜和SC型快速連接器。
7.采用高性能橡膠密封條密封，防護等級IP53。
8.皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。
9.路由標識清晰，方便路由的記錄與維護；體積小、重量輕，可掛墻安裝，操作方便。
光纜分纖箱技術參數：
工作環境溫度：－40℃～＋60℃
環境濕度：≤95%（＋40℃）
大氣壓力：70kPa～106 kPa
箱門開啟角度：180°
接地排耐電壓水平：≥3000V（DC）/10mA/1min
絕緣電阻：≥2×1020MΩ500V
光纜分纖箱操作：
1.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；
2.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；
3.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；
4.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；
5.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；
6.進行光纜加強芯接地，將接地線從光纜入口引出接地；
7.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。
光纜分纖箱結構說明：
1.箱體材料采用臺灣進口PC合金料制作.
2.雙層結構的設計，上層為光分器配線層，下層為光纖熔接層；
3.光分器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
光纜分纖箱應用范圍：
光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；
產品尺寸：400*300*120MM
產品重量：1.5KG/個
外箱尺寸：70*41*61CM
10個/箱
