廣州市番禺區建設工地揚塵污染在線監測設備

  加強揚塵污染治理提高空氣質量，已經成為各級政府、社會各界、人民群眾的關注點。建筑工地揚塵噪聲在線監測系統主要監測的項目為可吸入顆粒物，并配套視頻監控系統、噪聲監控系統、氣象系統、數據采集系統和通信系統等，與各級環保局污染源監控中心無縫對接，實現互聯互通，同時自建云平臺及服務器，免費提供給用戶自行登錄查詢、下載，實時監控。為建筑工地揚塵治理提供信息化監管手段。

   揚塵監測設備疊加視頻監控實時收集工地現場監控圖像和數據信息，對區域內的建筑工地進行動態把控。為區域內揚塵治理提供了有力的信息化手段，對黃土裸露無防塵布遮蓋、建筑垃圾堆放混亂等涉及揚塵污染問題的建筑單位，可第一時間進行核實和查處，確保揚塵污染得到有效防治，大大提高了治理效率和效果。

   廣州市番禺區建設工地揚塵污染在線監測設備是符合GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》中規定,進行不同聲環境功能區揚塵重點監控區監測點的連續自動監測且具有完善功能的揚塵噪音監測設備,主要用于主要適用于數字城管,智慧城市,建筑工地,垃圾場,拆遷工地,碼頭,產業園,社區,道路揚塵環境監測監控中心；監測的數據指標包括揚塵濃度,噪音指數以及視頻畫面和氣象參數。通過物聯網以及云計算技術,實現了實時,遠程,自動監控顆粒物濃度以及現場視頻,圖像的采集；數據通過網絡傳輸,可以在電腦,手機,平板電腦等多個終端訪問.

一、功能與系統特點

· 符合國家標準：GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》

· 采用在線式粉塵監測儀,性能穩定,數據準確

· 具有數據觀察窗功能,以方便用戶就地查看測量數據。

· 具有揚塵預警,超標提醒,圖像抓拍功能。

· 全天候全自動24小時365天持續不間斷工作,故障提示報警功能

· 氣象參數擴展：可選配溫濕度,風速風向,氣壓,降雨量,一體化攝像頭等

· 工作環境：溫度-20～80℃,相對溫度不高于90%

· 供電：AC220V±15%

· 支持多種通訊方式：以太網通訊,可選GPRS/CDMA/EDGA/3G,RS485

· 本監測系統應具有多種顆粒物因子（TSP,PM 10,PM 2.5）在線監測拓展功能,環境噪聲和氣象五參數實時監測功能和實時數據采集功能,并自備數據采集平臺.

二、技術特點及優勢

系統基于對城市工地揚塵污染監控管理的需求而設計,技術特點和優勢主要體現在以下四點：

(一)、監測終端系統系統集成了TSP,PM10,PM2.5,溫度,濕度,風向和風速,大氣壓,降雨量等多個環境參數,全天候24小時在線連續監測,全天候提供工地的空氣質量數據,超過報警值時還能自動啟動監控設備,具有多參數,實時性,智能化等特性;

(二)、通過傳感網,無線網,因特網這三大網絡傳輸傳輸數據,快速便捷地更新實時監測數據;

(三)、基于云計算的數據中心平臺匯集了不同區域,不同時段的監測數據,具有海量存儲空間,可進行多維度,多時空的數據統計分析,便于管理部分有序開展工作,同時也為建立工地環境污染控制標準積累數據,以推動對空氣污染的長效管理。

(四)、整個系統采用自由模塊化組合,根據無組織污染監控需求,靈活增加或者削減不同監測項目,同時自由模塊化組合可以在核心傳感器發生故障的情況下,無需返修的前提下,可隨時自行更換傳感器,且不影響整套設備正常運行,解決了傳統設備出現故障整機返廠費時費成本的難題.

三、技術參數

OSEN-YZ型技術參數

監測指標       測量范圍     分辨率       準確度   備注

PM2.5          0-500ug/m3      1ug/m3        ±10%

PM10            0-2mg/m3        1ug/m3        ±10%

TSP            0～20mg/m3      1mg/m3        ±10%

風速     0-30m,0-60m（可選）  0.1m/s        ±1m/s

風向       0～360°/16方位    1°          ±3°

噪聲           30~130dB      31.5Hz~8kHz    ±1.5dB

大氣溫度     -30～ 70℃      0.1℃        ±0.3℃

大氣濕度     0～100%RH        1%RH          ±3%RH

大氣壓力     500～1100hPa    0.1 hPa      ±0.3hPa

揚塵傳感器可擴展美國賽默飛,日本柴田,TSI,metone,北京綠林,奧斯恩傳感器

其他監測參數可擴展（例如：降雨量,輻射,光照度,二氧化碳,負氧離子,臭氧,VOC）

數據采集處理系統，含室外防護機柜（內配LCD顯示屏）及橫桿組件

市電：220V供電

太陽能供電：太陽能加蓄電池

通訊方式：RS485/232通訊、USB通訊、GPRS無線傳輸（3G/4G無線傳輸）

標配：3米支架，高度可定制

戶外高清LED屏幕：尺寸105*73cm、尺寸105*90cm

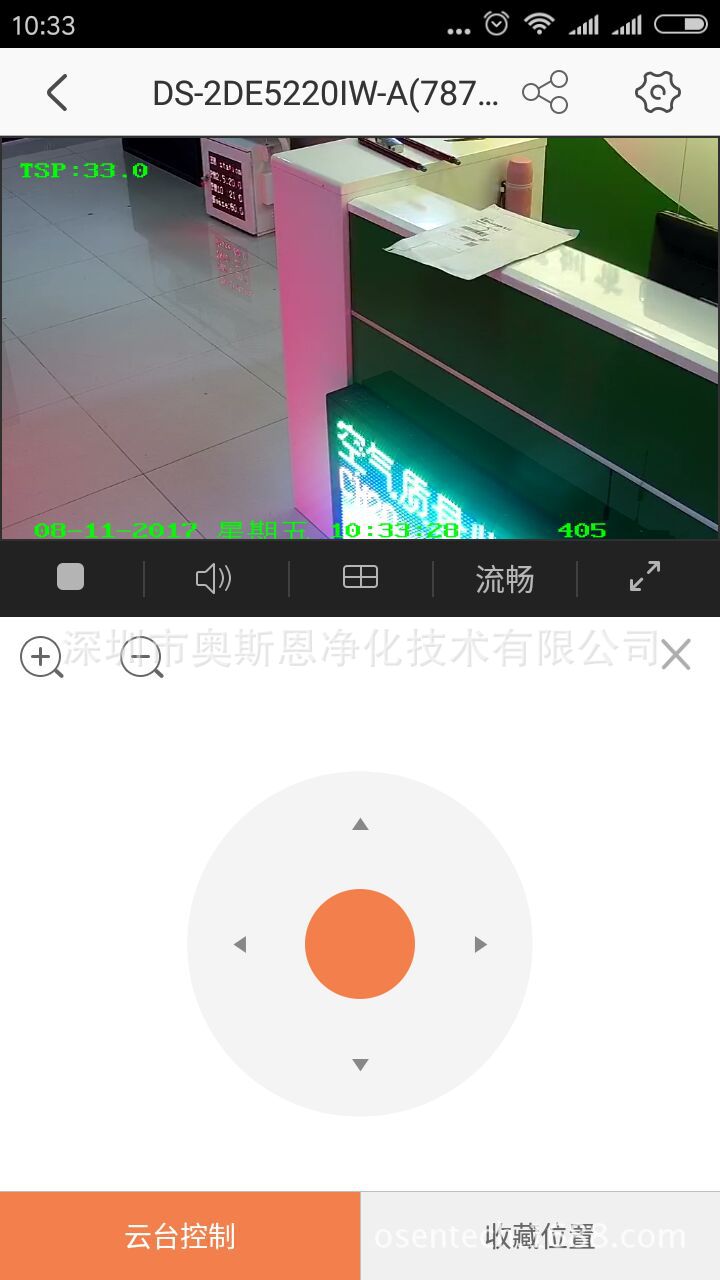

高清網絡攝像頭：

高清1080P低碼流一體化防水球機,采用高性能處理器,高效,穩定,水平360度連續旋轉,垂直90°,雙濾光片自動切換,IP66防護等級,支持有線/3G無線網絡傳輸。

四、系統優勢

  通過在城市揚塵敏感區域設置揚塵在線監測儀器,結合視頻監控系統,氣象系統,實時監控該區域顆粒物濃度變化,通過無線或有線網絡將監測數據實時傳輸至云服務平臺及中心監控室,管理人員通過電腦,手機等終端瀏覽訪問云平臺數據,對監測數據進行管理分析,實時監督城市各區域揚塵狀況,實時對揚塵敏感區域進行監測,提供對在建工地及重點交通干線24小時全天候監控手段,變從前的被動管理為主動管理,大幅度減輕人員巡視工作量,為城市環境管理,執法提供可靠的依據,為進一步貫徹落實大氣污染防治行動計劃,為完成環境空氣質量達標打下堅實基礎。

五、應用領域

  廣泛應用與建筑機械,建筑工地,拆遷工地,煤礦廠,工業園區,城市環境,市政工程等相關的降塵設備上。以實現設備揚塵指示數字化及自動化,是相關設備不可缺少的防塵降塵控制儀器。
