BA清水泵安裝注意事項：
安裝前的準備工作；檢查水泵和電機有無損壞。準備工具及起重機械。
安裝順序：將底座放在地基上，在地腳螺栓附近墊鐵，將底座墊高約2 0～40毫米，準備找平后填充水泥漿之用。找平底座時，如果沒有卸下水泵和電動機，則以泵出水法蘭平面為基準，如果已經卸下水泵和電動機，則以底座加工面為基準確，用水平儀檢查泵組的水平度。而后擰上地腳螺栓螺母，用水泥漿灌澆泵座及地腳螺栓孔。經3～4天水泥干固后再檢查一下水平度。清洗干凈泵座的支持平面，水泵腳和電機腳的平面，并把水泵和電機安放到底座上去。調整泵軸水平，找平后，適當上緊螺母，以防松動，待泵端調節完畢后，再安裝電機。把鋼尺放在聯軸器上，檢查水泵軸心線與電機軸線是否重合，若不重合就在電機腳下墊上幾片薄鐵片，使泵和電機軸線在同一直線上。為了檢查安裝的精度，應在幾個相反位置上用塞尺測量聯軸器平面之間的間隙，聯軸器兩端平面間隙，差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。
BA清水泵使用說明：
一.起動及停止：
1.檢查托架內稀油的油位是否在規定范圍內。
2.試驗起動，檢查電機旋轉方向是否正確。試驗時間不準超過 l 分鐘。
3.經泵體上部螺孔，往水泵和吸水管內灌水。
4.關閉出水管路上的閘閥及壓力表之旋塞。
5.啟動電機，并打開壓力表旋塞。
6.當水泵以全轉數工作時，壓力表顯示適當壓力，然后打開真空表旋塞，并且逐漸打開排水管路上的閘閥到需要范圍為止。
7.當要停止水泵時，要慢慢的關閉在排水管路上閘閥，并閉真空表旋塞，并停止電動機，然后閉上壓力表旋塞。如果所處的環境，外界溫度較低時，則應將泵體下部的四方螺塞打開，放出水泵內的水，以免凍裂。
8.當長期停止使用水泵時，水泵應拆卸開，再將零件上的水擦干，并在滑動面處涂上防銹油，妥善保存。
二.運轉及維護保養：
(1) 注意水泵軸承溫度，不應超過外界溫度35℃，但最高不應大于75℃。
(2) 托架內的油位，必須保持在油標尺的兩刻度之間，切勿加多油，否則會造成漏油。
(3) 在水泵工作的第一個月內，經100 小時后，更換托架的潤滑油，以后稀油在水泵每工作1500小時換油一次。
(4) 填料的松緊程度必須適當，不可太緊，也不可太松，以液體能一滴一滴滲出為準，填料太緊，較易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率。如果泄漏過多，應及時填加或更換填料。
(5) 定期檢查彈性聯軸器，注意電機軸承溫升。
(6) 運轉過程中，如發現噪聲或不尋常的聲音時，應立即停車，檢查其原因。
|
型 號 |
流量 |
揚程 |
轉速 |
功率 (kw) |
效率 |
必需汽蝕余量 |
葉輪直徑 |
|
|
立方米／分 |
米 |
轉／分 |
軸功率 |
電機功率 |
％ |
米 |
毫米 |
|
|
1.5BA — 6 |
11 |
17.4 |
2900 |
0.94 |
1.5 |
55.5 |
3.3 |
128 |
|
1.5BA — 6A |
9.5 |
14.2 |
2900 |
0.713 |
1.5 |
51.5 |
3.1 |
115 |
|
1.5BA — 6B |
9 |
11.4 |
2900 |
0.57 |
1.1 |
49 |
3 |
105 |
|
2BA — 6 |
20 |
30.8 |
2900 |
2.62 |
4 |
64 |
2.8 |
162 |
|
2BA — 6A |
20 |
25.2 |
2900 |
2.07 |
3 |
65.5 |
2.8 |
148 |
|
2BA一6B |
20 |
18.8 |
2900 |
1.58 |
2.2 |
65 |
2.8 |
132 |
|
2BA一9 |
20 |
18.8 |
2900 |
1.48 |
2.2 |
68 |
3.2 |
127 |
|
2BA一9A |
17 |
15 |
2900 |
7.06 |
1.5 |
65 |
2.7 |
117 |
|
2BA一9B |
15 |
12 |
2900 |
0.82 |
1.5 |
60 |
2.4 |
106 |
|
3BA一9 |
45 |
32.3 |
2900 |
5.56 |
7.5 |
61.5 |
5 |
168 |
|
3BA — 9A |
35 |
25 |
2900 |
3.35 |
15 |
70.8 |
3.6 |
145 |
|
3BA一6 |
45 |
57 |
2900 |
11 |
15 |
63.5 |
3.3 |
218 |
|
3BA一6A |
40 |
41.5 |
2900 |
7.3 |
11 |
62 |
2.9 |
192 |
|
3BA一13 |
45 |
18.5 |
2900 |
2.88 |
4 |
80 |
4.5 |
132 |
|
3BA一13A |
39.6 |
15 |
2900 |
2.02 |
3 |
80 |
5 |
120 |
|
4BA一6 |
90 |
91 |
2900 |
32.8 |
45 |
68 |
3.8 |
272 |
|
4BA一6A |
85 |
76 |
2900 |
26.1 |
37 |
67.5 |
3.6 |
250 |
|
4BA — 8 |
90 |
19 |
2900 |
19.3 |
30 |
69 |
5.5 |
218 |
|
4BA — 8A |
70 |
48 |
2900 |
15.6 |
22 |
69 |
5.5 |
200 |
|
4BA一12 |
90 |
34.5 |
2900 |
10.8 |
15 |
78 |
4.2 |
178 |
|
4BA一12A |
85 |
28.6 |
2900 |
8.7 |
11 |
76 |
4 |
163 |
|
4BA—18 |
90 |
20 |
2900 |
6.28 |
7.5 |
78 |
5 |
143 |
|
4BA—18A |
80 |
15.2 |
2900 |
4.35 |
5.5 |
76 |
5 |
130 |
|
4BA一25 |
79 |
14.8 |
2900 |
4.1 |
5.5 |
78 |
5 |
126 |
|
4BA—25A |
72 |
11 |
2900 |
2.87 |
4 |
75 |
5 |
114 |
|
6BA一8 |
140 |
38.8 |
1450 |
19.8 |
30 |
86.5 |
6 |
382 |
|
6BA一8A |
191 |
26 |
1450 |
15.7 |
18.5 |
86 |
6 |
300 |
|
6BA一33B |
160 |
23 |
1450 |
11.95 |
15 |
84 |
6 |
575 |
|
6BA—12 |
160 |
20.1 |
1450 |
10.8 |
15 |
81 |
2.1 |
268 |
|
6BA—12A |
150 |
15 |
1450 |
7.69 |
11 |
80 |
2 |
240 |
|
6BA一18 |
162 |
12.5 |
1450 |
6.56 |
11 |
84 |
2 |
222 |
|
6BA一18A |
144 |
9.5 |
1450 |
5.03 |
7.5 |
74 |
4.5 |
200 |
|
8BA一12A |
280 |
29.1 |
1450 |
2.69 |
37 |
82.5 |
4.4 |
315 |
|
8BA一12A |
250 |
24 |
1450 |
20.1 |
30 |
81.3 |
3.9 |
290 |
|
8BA一18 |
285 |
18 |
1450 |
16.6 |
22 |
83.7 |
4.5 |
268 |
|
8BA一18A |
260 |
15.7 |
1450 |
13.3 |
18.5 |
83.5 |
4.2 |
250 |
|
8BA一25 |
270 |
12.7 |
1450 |
11.3 |
15 |
83 |
5 |
226 |
|
8BA—25A |
238 |
9.9 |
1450 |
8 |
11 |
80 |
5.5 |
919 |

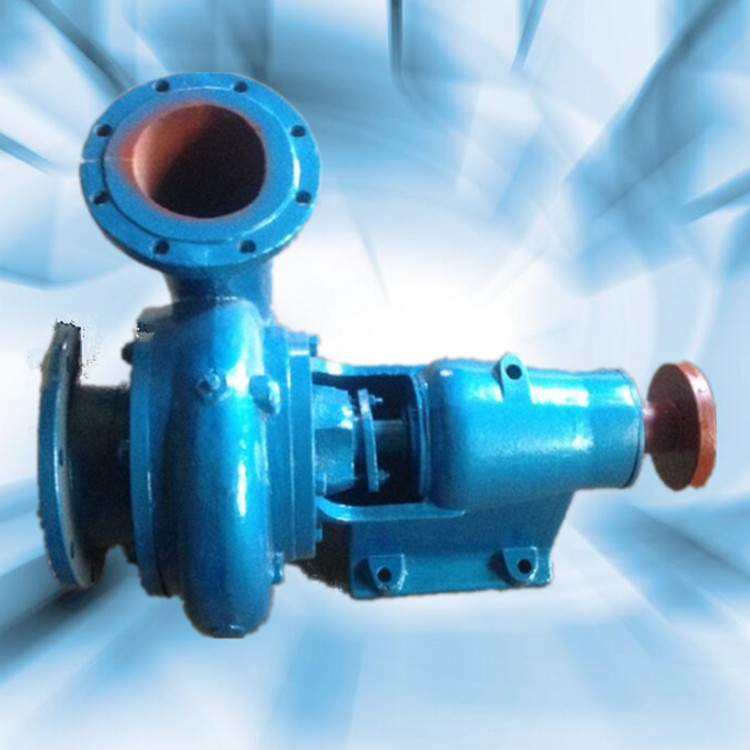

BA 型離心泵系單級、單吸式，供汲送清水及物理化學性質類似于水的液體之用。 液體的最高溫度不得超過 80℃ ，適合于工廠、礦山、城市給排水和農田灌溉等。
BA 型泵系列有：
11/2BA-6 、 2BA-6 、 2BA-9 、 3BA-6 、 3BA-9 、 3BA-13 、 4BA-6 、 4BA-8 、 4BA-12 、 4BA-18 、 4BA-25 、 6BA-8 、 6BA-12 、 6BA-18 、 8BA-12 、 8BA-18 、 8BA-25 、 17 個基本型號和 22 個變型型號。BA型清水泵的主要零件有：泵體(1)；泵蓋(2)；葉輪(3)；軸(4)；和托架(5)。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90°，180°和270°角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。BA型泵離心清水總揚程范圍為 8-93 米，流量范圍為 4.5-360 立方米 / 時。
1.轉子的修理
離心泵的轉子主要由葉輪、主軸和軸套等組成。轉子在修理前必須進行拆卸、清洗和檢查，仔細檢查葉輪的磨損、徑向跳動量（不超過0.05mm）、偏心量；軸和軸套的磨損、彎曲等。
1、主軸的修理：泵的主軸，由于轉動時產生振動或突然撞擊而產生彎曲或裂紋；軸的表面由于摩擦或輸送介質的腐蝕而產生嚴重的凹陷和磨損，從而造成徑向跳動或強度下降，影響使用，需要修理。對于表面輕微蝕損可用浸油砂布打磨光滑。軸彎曲時需要矯直；對于損傷非常嚴重的軸可采用焊補、噴鍍、電鍍后車磨等方法修復。修復后需要重新測試幾何精度和徑向跳動（不超過±0.05mm）。
2、軸套的修理：泵在運行中，軸套在與填料接觸部分發生摩擦而產生磨損和徑向跳動。對于不嚴重的磨損可以采用焊補后車削進行修理，對于磨損嚴重的軸套則需更換。
3、葉輪的修理：葉輪是泵的易損件之一，葉輪轉動時，由于摩擦腐蝕損傷嚴重，尺寸和形狀發生改變等影響泵的性能時，需要及時修理和更換。對于損傷不太嚴重的葉輪，可用補焊的方法修復。修復時，將葉輪先加熱至600℃，然后補焊，并注意焊后的緩慢冷卻，以免產生新的裂紋。冷卻后再車削到原來的尺寸。若發現鍵松（滾鍵），在允許的情況下可加寬鍵槽或重新開鍵槽（在距原鍵槽90°或180°處），重新配鍵。若葉輪上有嚴重的砂眼或損壞嚴重者需要更換葉輪。
