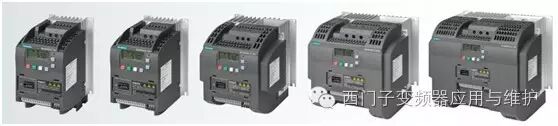

西門子V20變頻器一級代理商                                  西門子V20變頻器一級代理商

SIEMENS/西門子（授權）中國區總代理

SIEMENS    上海邑斯自動化科技有限公司

我公司經營西門子全新原裝現貨PLC；S7-200S7-300 S7-400 S7-1200 觸摸屏，變頻器，6FC，6SNS120 V10 V60 V80伺服數控備件：原裝進口電機（1LA7、1LG4、1LA9、1LE1），國產電機（1LG0，1LE0）大型電機（1LA8，1LA4，1PQ8）伺服電機（1PH，1PM，1FT，1FK，1FS）西門子保內全新原裝產品‘質保一年。一年內因產品質量問題免費更換新產品；不收取任何費。歡迎致電咨詢。

變頻器使用過后，有時不知道調了那些參數，經常需要恢復出廠設置后才能使用。建議使用過的變頻器都要進行一次恢復出廠設置。有些工程師有V20的使用手冊，就是不知道如何按出需要的參數來，這里我們使用圖解方法如下：

 EM231 TC和RTD模塊上，均有24V電源指示燈和SF故障指示燈。如圖所示：（a）若24V電源指示燈=OFF，則說明該模塊沒有24V工作電源；（b）若SF紅燈閃爍，原因可能是：模塊內部軟件檢測出外接斷線，或者輸入超出范圍。

注：具體請參見：《S7-200 ? LOGO? SITOP 參考》->EM231 RTD/EM231 TC。

AO模擬量輸出模塊


S7-200的擴展模塊里，分別有2路、4路的模擬量輸出模塊EM232。根據接線方式（M-V或M-I）選擇輸出信號類型，電壓：±10V，電流：0~20mA（4~20mA）。

AI/AO模擬量輸入輸出模塊


(A) CPU模塊本體集成的2路AI和1路AO

S7-200只有CPU 224XP和CPU224XPsi，本體集成有模擬量通道。其中，2路AI是：電壓信號±10V，1路AO是：電壓信號0~10V；或者電流信號0~20mA(4~20mA)，輸出信號類型可以通過硬件接線來選擇。

(B) EM235模擬量輸入輸出模塊

EM235模塊有4路AI和1路AO。通過撥碼開關設置來選擇4路AI通道的輸入信號程，如下表所示，這個模塊可以測量毫伏級（mV）的信號；1路AO是：電壓信號 ±10V；或電流信號0~20mA（4~20mA），可以根據硬件接線方式（M-V或M-I）選擇輸出信號類型。

注：模塊上的電位計是用來調節輸入信號和轉換數值的放大關系，在模塊出廠時已經設置好了，如無需要，請不要隨意更改。

常見問題分析


A．模擬量輸入與數字量的對應關系：

模擬量信號（0~10V，0~5V或0~20mA）在S7-200 CPU內部用0~32000的數值表示（注：4~20mA對應6400~32000），這兩者之間有一定的數學關系，如圖所示：

B．模擬量模塊的硬件接線介紹

（1）CPU 224 XP集成有2路電壓輸入，接線方法見a：分別為A+和M、B+和M，此時只能輸入±10V 電壓信號。

CPU 224XP還集成有1路模擬量輸出信號。電流輸出如圖b，將負載接在I和M端子之間；電壓輸出如圖c，將負載接在V和M端子之間。

（2）模擬量輸入的接線方式

以4AI EM231模塊為例，分別介紹電壓、電流型輸入信號的接線方式，如圖所示。注意：此接線圖是一個示意圖，表述的是不同的接線方式，并不是指該模塊只有A通道可以接入電壓，B通道必須懸空，C和D通道只能接入電流。

當您的信號為電壓輸入時可以參考接線方法a，以此類推。

方式a. 電壓輸入方式：信號正接A+；信號負接A-；

方式b. 未用通道接法（不要懸空）：未用通道需短接，如B+和B-短接；

方式c. 電流輸入方式（四線制）：信號正接C+，同時C+與RC短接；信號負接C-，同時C-和模塊的M端短接。

方式d. 電流輸入方式（兩線制）：信號線接D+，同時D+與RD短接；電源M端接D-，同時和模塊的M端短接。

注：具體請參見：《S7-200 ? LOGO? SITOP 參考》->模擬量模塊接線。

（3）電流型信號輸入接線方式

電流型信號的接線方式，分為四線制、三線制、二線制接法。這里討論的“幾線制”，是以傳感器或儀表變送器是否需要外供電源來區別的，而并不是指EM231模塊需要幾根信號線，或該變送器的信號線輸出。

對于440變頻器的調試應首先確認變頻器的一些初始狀態，在確認好電動機與變頻器的連接后，利用內控先用操作器來控制電動機轉動，首先需要設置以下參數：P0003=3，P0700=1，P1070=1050。設置完成后，可以把操作權交給操作器來手動操作。

二、 在**步順利完成后，應首先對電動機做快速調試，只有在這種模式下才可輸入電機參數，而做好快速調試有利于變頻器對電機參數的計算與優化，但快速調試的前提是變頻器的另一端是空電機，如聯有機械部分有可能造成變頻器對電機模型計算的不準確，快速調試步驟如下：

P0003=3 P0004=0 P0010=1(啟用快速調試)

P0100=0 P0205=0 P0300=1

P0304=電動機額定電壓 P0305=額定電流P0307=額定功率

P0308=功率因數 P0310=額定頻率P0311=額定轉速

P0335=0 P0640=過載倍數 P0700=2(選擇命令源)

P1000=2 P1080=0 P1082=50

P1120=10 P1121=10 P1135=5

P1300=0線性V/F控制P1500=0 P1910=1

P3900=1

三、 快速調試過后根據電機有無編碼器還有變頻器所控制的電機的數量來選擇對電機的控制方式(P1300)。再把P1070設置為755，也就是選擇由模擬量輸入1來控制電機的速度給定，根據操作臺電位計的實際情況來選擇端子上的ADC1與ADC2兩個開關，0－10V打成OFF，0－20mA打成ON。如果選擇第5口數字輸入DIN1為給定允許的話，將P0701=1，選擇有了速度給定后電機的運行方式為接通正轉，這樣就實現了變頻器速度的遠程控制。

四、 對于點動的控制應首先根據設計中點動所對應的數字輸入的端口，來選擇P701－P708之間所對應的數字輸入的端口的參數，例如：端子的7和8口為正點與反點，應把P703=99（BICO參數化），P704=99(BICO參數化)，將P1055=722.2（正點動使能），P1056=722.3（反點動使能），這樣就可以通過外控來控制點動了。通過改變P1058與P1059可改變點動的頻率值，而改變P1060與P1061可改變點動的響應時間。
