產品詳情
| 品牌：BDF | 型號：M364W | 加工定制：是 |
| 材質：不銹鋼 | 連接形式：法蘭+焊接 | 公稱通徑：5~6mm |
| 壓力環境：高壓 | 工作溫度：常溫 | 標準：羅斯蒙特對接尺寸標準 |
| 外形：微型 | 流動方向：雙向 | 零部件及配件：商溫密封墊 |
| 驅動方式：手動 | 類型(通道位置)：二通式 | 適用介質：弱酸堿介質 |
| 規格：160bar/320bar |

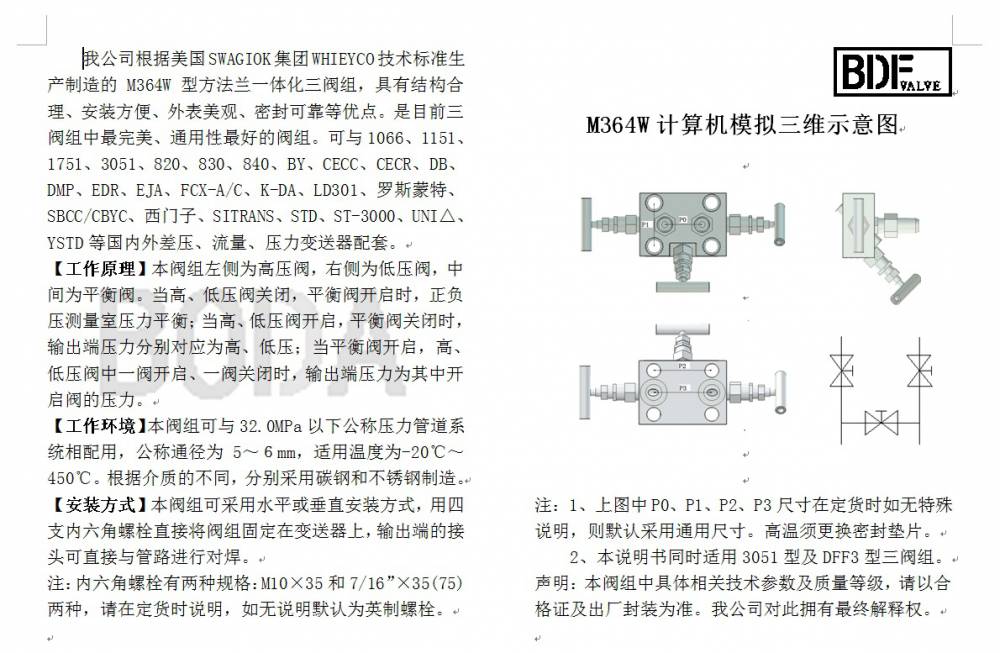

供應BDF品牌M364W/QFF3型一體化三閥組詳細介紹
我公司根據美國SWAGIOK集團WHIEYCO技術標準生產制造的M364W型方法蘭一體化三閥組，具有結構合理、安裝方便、外表美觀、密封可靠等優點。是目***閥組中******、通用性的閥組。可與1066、1151、1751、3051、820、830、840、BY、CECC、CECR、DB、DMP、EDR、EJA、FCX-A/C、K-DA、LD301、羅斯蒙特、SBCC/CBYC、西門子、SITRANS、STD、ST-3000、UNI△、YSTD等國內外差壓、流量、壓力變送器配套。
【工作原理】本閥組左側為高壓閥，右側為低壓閥，中間為平衡閥。當高、低壓閥關閉，平衡閥開啟時，正負壓測量室壓力平衡；當高、低壓閥開啟，平衡閥關閉時，輸出端壓力分別對應為高、低壓；當平衡閥開啟，高、低壓閥中一閥開啟、一閥關閉時，輸出端壓力為其中開啟閥的壓力。
【工作環境】本閥組可與32.0MPa以下公稱壓力管道系統相配用，公稱通徑為5～６mm，適用溫度為-20℃～450℃。根據介質的不同，分別采用碳鋼和不銹鋼制造。
【安裝方式】本閥組可采用水平或垂直安裝方式，用四支內六角螺栓直接將閥組固定在變送器上，輸出端的接頭可直接與管路進行對焊。
注：內六角螺栓有兩種規格：M10×35和7/16”×35(75)兩種，請在定貨時說明，如無說明默認為英制螺栓。
