產品詳情
| 品牌：上州 良工 正工 精一 | 型號：U41S-16C | 材質：鑄鋼 |
| 連接形式：法蘭 | 公稱通徑：DN25mm | 訂貨號：U190409 |
| 貨號：ZGVU19 | 適用介質：蒸汽 | 壓力環境：常壓 |
| 工作溫度：常溫 | 標準：*** | 流動方向：雙向 |
| 驅動方式：手動 | 零部件及配件：配件 | 用途：截止 |
| 類型(通道位置)：二通式 | 密封材料：不銹鋼 | 是否跨境貨源：否 |
溫州柱塞閥廠 U41S-16C ***鑄鋼柱塞閥 法蘭式 手動閥門詳細介紹
正工閥門產品簡介：
一、柱塞閥
U41S法蘭柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。 在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，***了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。 由于密封環采用回彈性強、***性高的******密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封***，***。

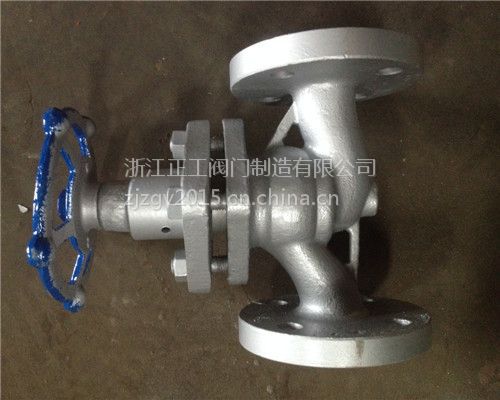

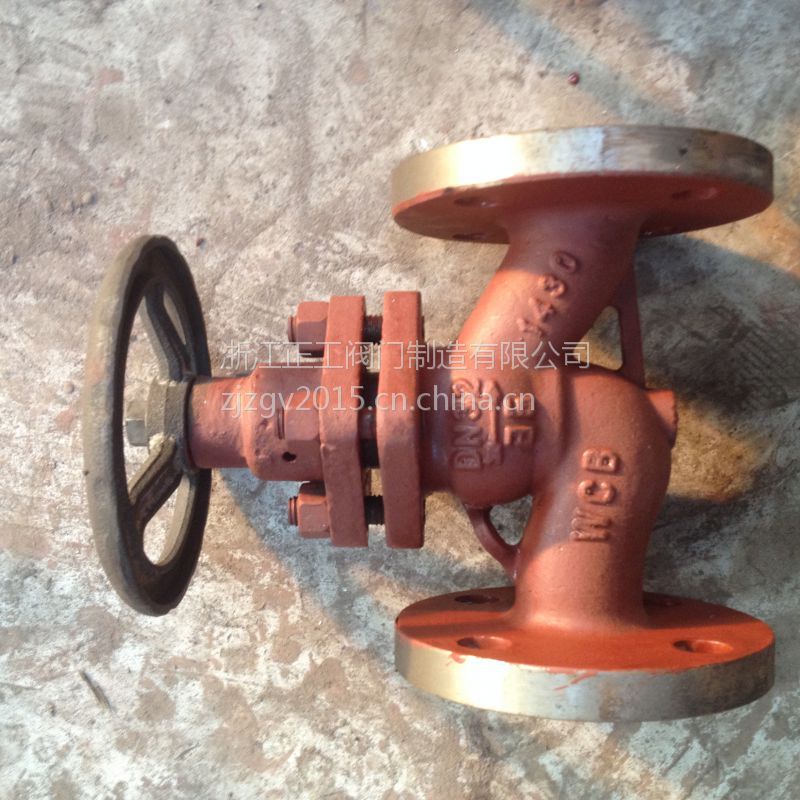

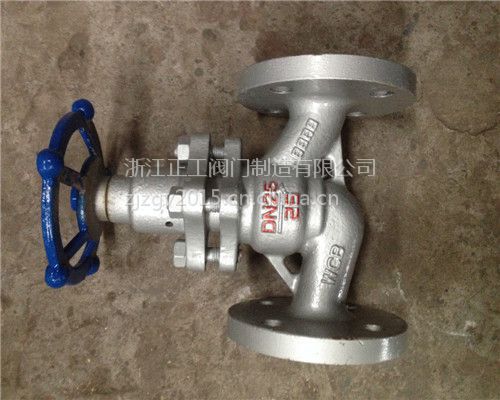

以下是工廠加工的成品圖已打好底漆的成品供參考
成品圖片
銷售熱線：13600645222
二、主要連接、結構尺寸
DN(mm) | U41SM-16C、P、R | |||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 |
H | 170 | 190 | 200 | 230 | 260 | 280 | 300 | 370 | 400 | 420 | 510 | 590 | 710 | 830 | 950 | 1080 |
W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
t | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
重量（千克） | 3．5 | 4．5 | 5．5 | 8 | 11．5 | 15 | 21 | 30 | 42 | 55 | 90 | 142 | 210 | 290 | 500 |
|
