產品詳情
| 品牌 | 揚修EPEF | 型號 | ZW15-24WT |
| 加工定制 | 是 | 驅動能源 | 電動執行器 |
| 產品用途 | 截止閥，閘閥，隔膜閥等 | 輸入信號 | 4-20MA |
| 最大行程 | 300 | 輸出轉角 | 0° |
| 使用環境溫度 | -30-65℃ | 全行程時間 | 30s |
| 功率損耗 | 0.37KW | 工作環境 | 戶外 |
| 電源 | 380V | 產地 | 揚州 |
| 廠家 | 揚州市揚修電力設備有限公司 | 電流 | 1.80A |
| 重量 | 30KG | 法蘭 | 145mm |

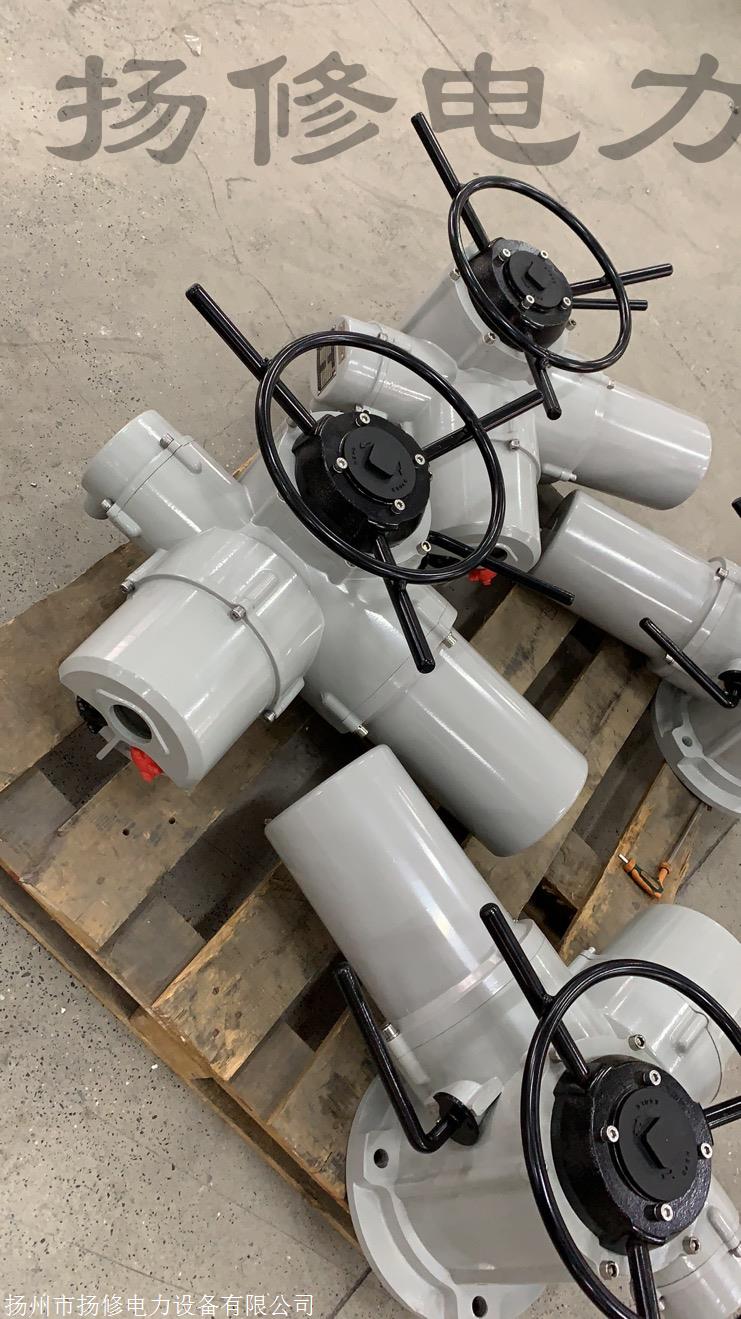

電動執行器/規格ZW15-24WT調節型電動頭;
DZW(B)系列整體型電動執行機構，是閥門實現開啟、關閉或調節控制的驅動設備。適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。
本系列電動執行機構具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪?duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
型號主要有：
DZW10-WT,DZW20-WT,DZW30-WT,DZW45-WT,DZW60-WT,DZW90-WT,DZW120-WT,DZW180-WT,DZW250-WT,DZW350-WT,DZW500-WT,
DZTZ10-18W,DZTZ20-18W,DZTZ30-18W,DZTZ45-18W,DZTZ60-18W,DZTZ90-18W,DZTZ120-18W,DZTZ180-18W,DZTZ250-18,DZTZ350-18W,DZTZ500-18W,
工作環境和主要技術參數
電源：常規，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
隔爆型防爆等級： EXdIIBT4 適用于環境為IIA、IIB級T1-T4組的易爆性氣體混合物。
防護等級：IP65（特殊訂貨IP67、IP68）
工作制式：調節型為S5，負載持續率為10%，工作次數為630c/h;
開關型為S2，10min.
開關型和調節型電動裝置的調整
7.4.1 力矩控制機構、行程控制機構、開度指示機構的調整
打開電氣箱蓋，松開電器安裝板上的固定螺釘（見圖10），把電器安裝板翻轉90°，即可對力矩控制機構，行程控制機構，開度指示機構進行調整。調整方法見7.1、7.2、7.3。
7.4.2現場/遠控操作
開關型和調節型電動執行機構設有狀態選擇按鈕，為用戶提供現場控制和遠程控制兩種方式。
現場控制：將狀態旋鈕撥到現場位置，顯示面板上現場標志點亮。此時可通過面板打開、關閉操作旋鈕控制執行機構動作；
遠程控制：將狀態旋鈕撥到遠程位置，顯示面板上遠程標志點亮。此時由遠程開關或模擬信號控制執行機構動
在開關型基礎上引入調節系統即形成整體調節型電動裝置，其電氣部分由調節模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成?？山邮蘸洼敵?~20mA標準信號。
