產品詳情
特 點
• 無風扇設計
• 低功耗 PC/104-Plus CPU 模塊
• 板貼 AMD® Geode™ LX800 處理器
• 板貼 DDR3 256MB 內存
• 支持 18-bit LVDS 和模擬 RGB
• 多種擴展 (1 x SATA, 2 x 串口, 2 x USB, PC/104-Plus, 1 x CF 插槽)
• 擴展工作溫度: -40 ~ 850°
硬件資源
◆ CPU:AMD LX 800/900主頻500/533MHZ可選;
◆ 結構和總線支持:嵌入式PC/104工業計算機主板結構.
◆ 支持PC/104 PLUS總線接口 .
◆ 顯示接口:支持VGA﹑、LVDS接口的屏。
針對 VGA: 刷新頻率在 85 Hz時,支持可高達1920x1440x32 的分辨率。
刷新頻率在 100 Hz時,支持可高達1600x1200x32的分辨率。
針對 TFT:支持可達 1600x1200x32 bpp 刷新頻率在 60 Hz。
◆ 系統內存:標準的板載128M/256M DDR SDRAM;
◆ 增強型 IDE:支持Ultra DMA/33 IDE硬盤,支持ATAPI CD-ROM;
◆ 串并口:板上集成4串1并
a)、COM1: RS232/TTL/RS485/RS422可選
b)、COM2: RS232/TTL/RS485/RS422可選
c)、COM3:TTL;
d)、COM4: TTL;
e)、標準并口
◆ 鍵盤接口:標準PS2鍵盤/鼠標接口;
◆ 板載CF卡座:16M~8G。據客戶要求,可進行選配;
◆ 1個10/100M inb82551 自適應網絡接口;
環境參數:
◆工作溫度:-25℃~70℃
-40℃~85℃ (可擴展)
◆存儲溫度:-40℃~85℃
◆工作濕度:0%~95%相對濕度(非凝結)
◆工作電壓:+5V±5%
◆工作電流:0.8A~1.2A/5V
◆機械尺寸:90mm×96mm
功能示意圖

操作系統及驅動
支持WINCE、XPE、VXWORKS及LINUX操作系統:
WINCE:提供完整的基于WINCE4.2 OR WINCE5.0的BSP。
LINUX方面:提供完整的基于LINUX2.4.16的驅動程序和DEMO版本的操作系統;并且
提供以下設備的驅動和支持:
●串口驅動
● LCD及VGA顯示驅動
● AC97音頻驅動
●網絡接口驅動
● USB驅動
●觸摸屏驅動
● IDE/ATAPI驅動/CF卡驅動

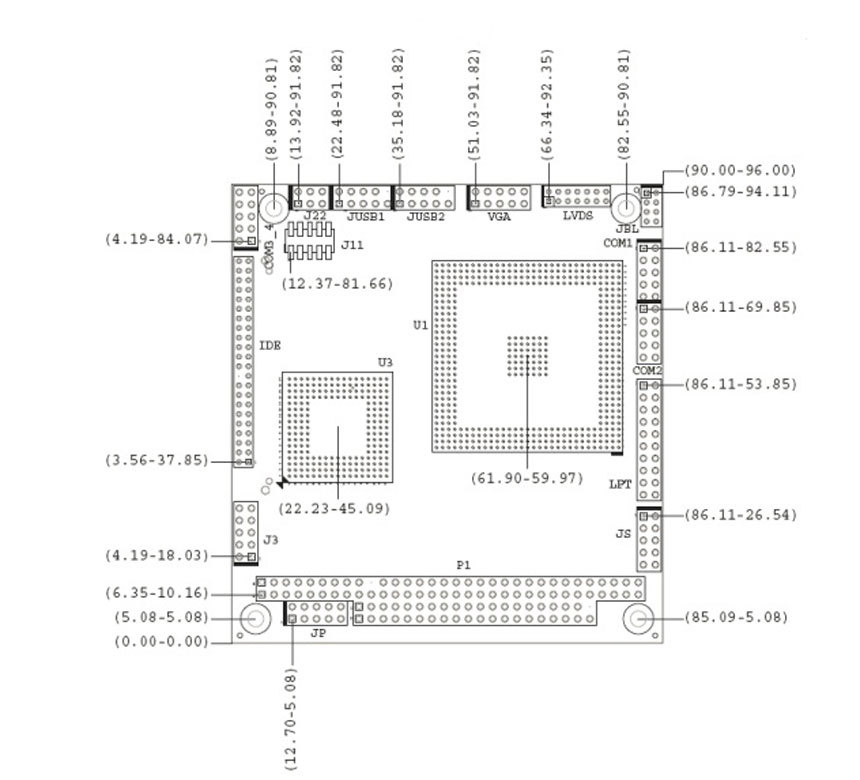

機械結構

單位:mm
