46L1-V數字電壓表主要技術參數：

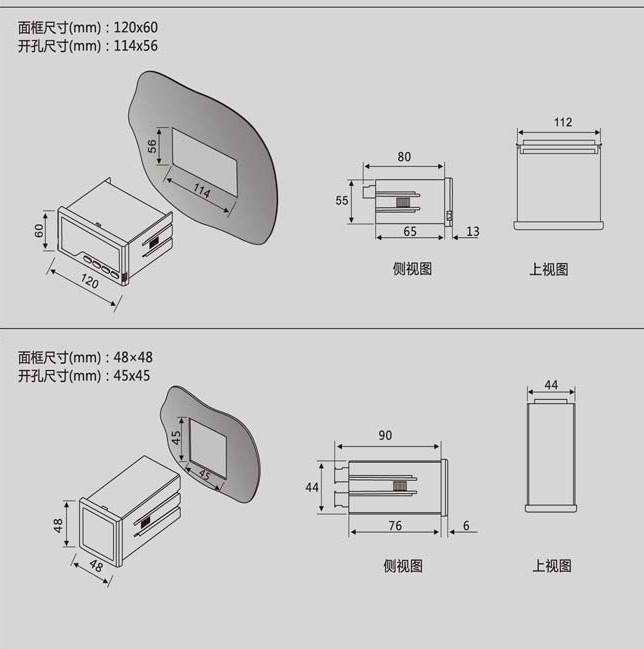

面板尺寸： 120*60mm
安裝開孔尺寸：112*52mm
顯 示：單排LED顯示，亮度可調
功能說明：測量和顯示交/直流電壓；
技術指標
|
性能類別 |
參 數 |
|
精度等級 |
0.2級，0.5級 |
|
顯 示 |
4位LED顯示，亮度可調 |
|
標稱輸入 |
電壓：AC 100V 220V 380V；電流：AC 1A、5A |
|
輸入阻抗 |
電壓>1MΩ 電流<20mΩ |
|
工作頻率 |
50/60Hz±10% |
|
過載能力 |
持續：1.2倍 瞬時：電壓2倍(1秒)，電流10倍(5秒) |
|
整表功耗 |
<1.5VA |
|
工作電源 |
AC110/220/380v、AC/DC 80V~260V |
|
通訊方式 |
RS-485接口，MODBUS-RTU協議 |
|
報警輸出 |
2路繼電器輸出 |
|
變送輸出 |
4~20mA //0~20mA |
|
工作條件 |
環境溫度-10~55℃，相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m |
|
絕緣電阻 |
≥100MΩ |
一、測量范圍
1、交流電壓測量范圍：
直接輸入：AC 600V、199.9V、19.99V、1.999V，
使用電壓互感器輸入：（可根據用戶要求定制）
2、交流電流測量范圍：
直接輸入：5A（2.000A、200.0mA，可根據要求定制）
使用電流互感器輸入：（X∶5A）
10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
3、直流電壓測量范圍：
直接輸入：DC 600V、199.9V、19.99V、1.999V，（可根據用戶要求定制）
4、直流電流測量范圍：
使用分流器輸入：（X∶75mV）；
10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
直接輸入：（可根據用戶要求定制）
二、技術參數
1、電 源：AC220±10% 2、 整流線路：正弦波平均值檢波，顯示有效值
3、精 度：≤輸入滿量程的0.5%±2個字 4、 采樣速度：約2.5次/秒
5、顯 示： 3—位LED（1999） 6、 使用溫度：0～40℃
7、功 耗：≤6VA
8、最大輸入：電壓表：600V（交流電壓表不要輸入600V以上）
交流電流表：5A； 直流電流表：2000A/75mV
端子接線(詳細參照隨機接線圖)
訂貨示例
訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。
例1： 型 號：46L1-V數字電壓表
輸 入：DC 75A/75mv(按客戶要求)
通 訊：RS485/MOBUS-RTU (附加)
工作電源：AC 110V/220V/380V
