MRQ2系列末端型雙電源自動切換開關(以下簡稱切換裝置)，是本公司采用最新技術開發的產品，適用于交流50/60Hz、額定工作電壓
400V，額定電流從6A-1250A的雙路電源供電系統。在常用電源發生故障時，切換裝置可以實現與備用電源或發電機的自動切換，以保
證供電的連續性和安全性。也可根據負載的需要進行兩路電源之間的選擇性切換。產品具有過載、欠壓、短路、斷相保護功能。特別適
用于消防、機場、電視臺、醫院、商場、銀行、化工、冶金、高層建筑和軍事設施等不允許斷電的重要場所，作為保證連續供電的重要
電氣裝置。
主要技術參數
1．轉換開關適用于額定工作電壓AC400V的系統中；
2．轉換開關的操作壽命(N-R-N循環)為5000次；
3．自動控制器及電操機構的控制電壓為AC230V；
4．最小轉換動作時間小于≤3s；
5．雙電源自動轉換開關的使用類別，接通與分斷條件見表。
使用操作與維護
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動--自動按鈕置于手動位置，當推動手柄順時針
轉至終端時，備用電源執行斷路器Qr分閘，常用電源執行斷路器Qn合閘；當推動手柄逆時針轉至終端時，備用電源執行斷路器Qr合閘，
常用電源執行斷路器Qn分閘；
??將手動--自動按鈕置于自動位置，如果常用電源供電正常，轉換開關將轉到常用電源供電，面板中常用電源指示燈亮；如果常用電
源供電不正常，則轉換開關將轉到備用電源供電，面板中備用電源指示燈亮。
??轉換開關設有兩只1A的熔斷器和一只接線端子，熔斷器作為自動控制器短路保護用。接線端子則為指示信號燈接至控制箱面板提供
有源電源，其電壓為交流220V，電流為150mA，其中具體操作可參考隨機附帶的說明書線路圖進行連接。
故障分析與排除
當處于自動控制狀態下供電電源發生改變時，電操機構不動作，即小型斷路器不能合閘或分閘，此時應先檢查：
(1)電網是否都停電；
(2)接線是否脫落；
(3)產品本身的保險絲是否燒斷。如果任一斷路器前端有電，而接線又都正確，保險絲也完好，但仍不能合閘或分閘，此時應請專業人員
維修或制造廠聯系解決。

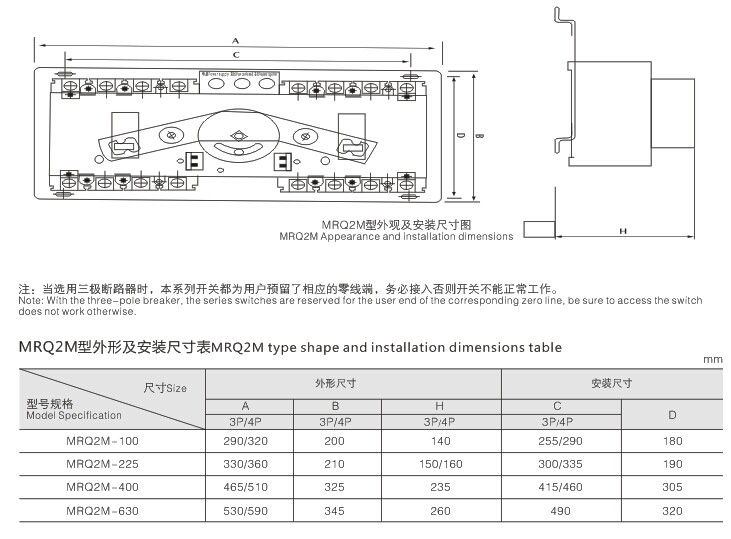

結構與工作原理
□轉換開關由三極或四極斷路器作為電源主開關和帶機械聯鎖的電動操作機構組成；
□一套智能自動轉換控制器：可實現自動轉換、選擇性轉換的控制；
□一套獨特的機械聯鎖機構：以確保兩臺斷路器在轉換過程中不會同時合閘；
□一組電動操作機構：用以實現斷路器的自動分合閘。本轉換開關的電動操作機構采用最新結構的電操作機構，具有操作平穩可靠，操
作力小等特點。
□安裝底板：一體式轉換開關，機械聯鎖機構和控制器都安裝在同一底板上。
□N為常用電源，R為備用電源。QN為常用電源控制斷路器，QR為備用電源控制斷路器。
□當選用手動狀態時，可人為的選擇兩臺斷路器“合”與“分”，不具備自動轉換功能。
□當選用自動狀態時，可根據當時使用電源進入自動控制狀態。
□當選用手柄操作時，必須要按下控制模式中“手” “自”動鍵，使其切斷電源。此時可以使手柄操作兩臺斷路器“合”與“分”，轉
換開關的原理動作框圖。
正常工作條件
□周圍空氣溫度 a)上限值不超過+40℃；b)下限值不低于-5℃；c)24h內平均值不超過+35℃；
□大氣條件 a)在周圍空氣溫度+40℃時，空氣相對溫度不超過50％，在較低的溫度為+25℃時，最大相對溫度為90% b)最濕月的平均最
低溫度為+25℃時，最大相對溫度為90％℃)已考慮到因溫度變化而發生在產品表面上的凝露。
□污染等級及安裝類別污染等級為2級，安裝類型Ⅱ、Ⅲ類。
