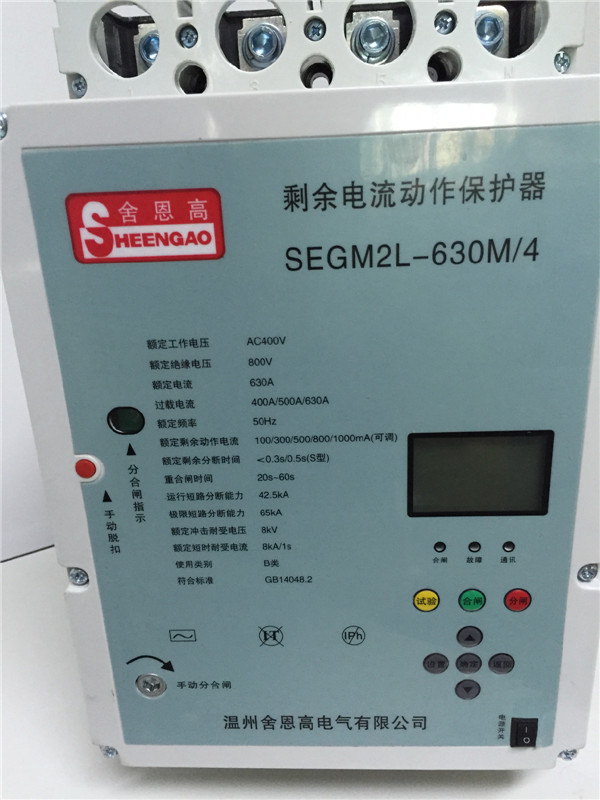

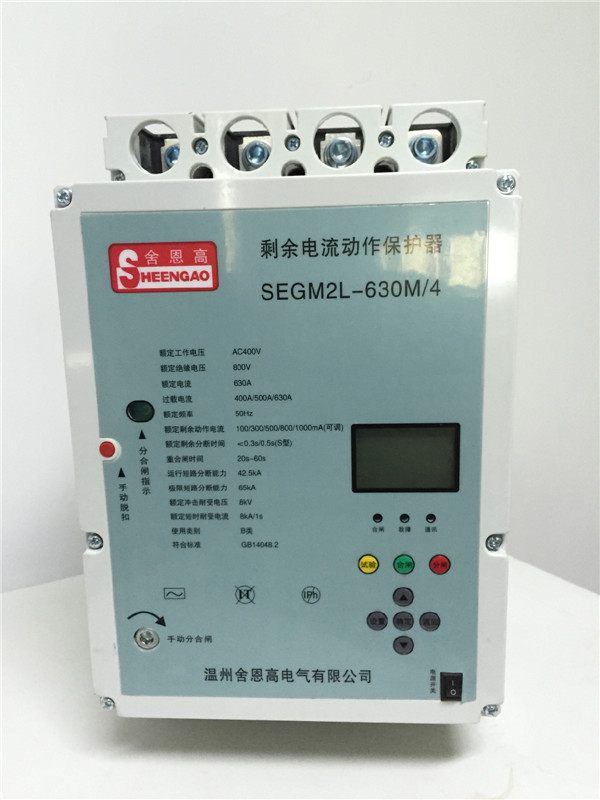

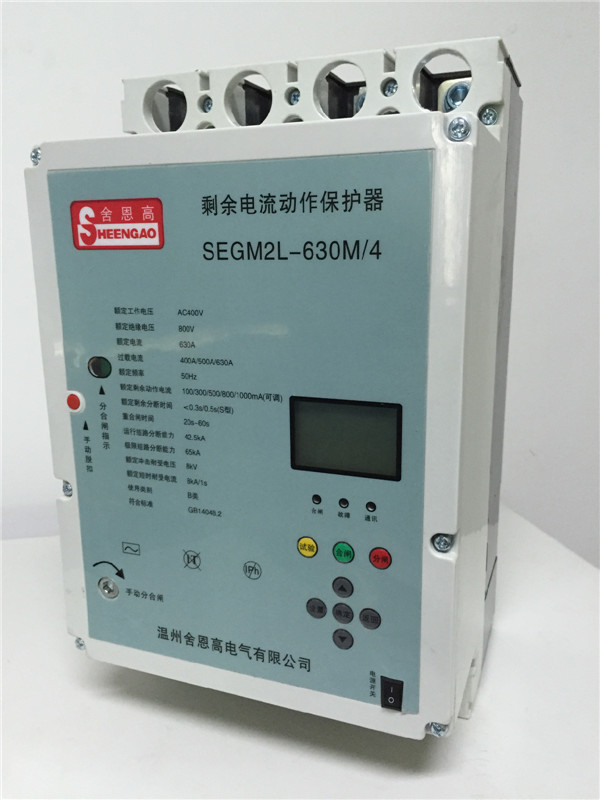

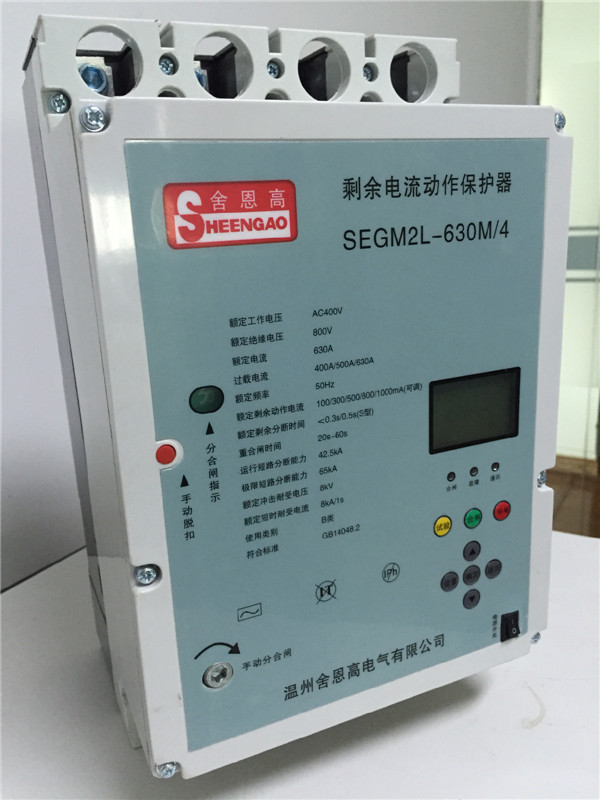

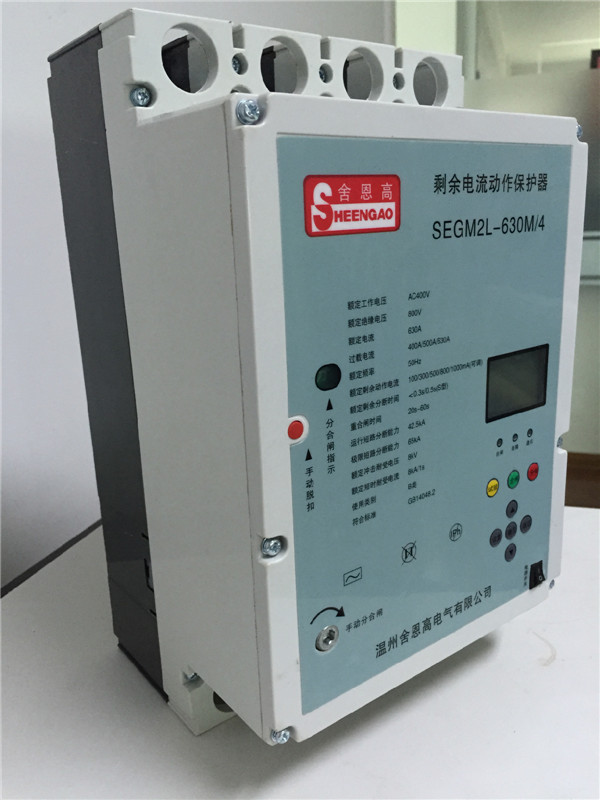

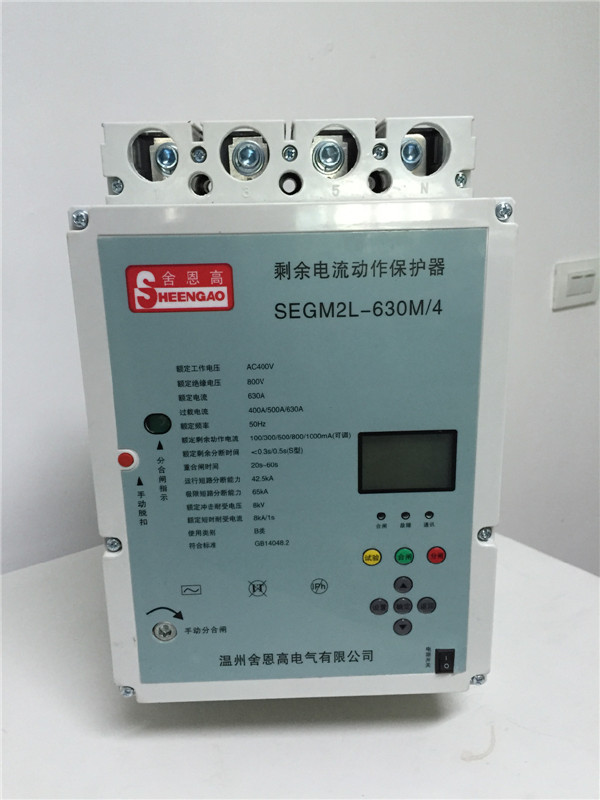

一、概述
SEGM2L系列智能控制器（以下簡稱：控制器）是用于配套智能綜合保護開關的電子控制器。智能綜合保護開關是集剩余電流繼電器、接觸器、塑殼斷路器于一體的斷路器開關，適用于三相四線中性線直接接地的低壓電網，用來對人身觸電危險提供間接接觸保護，也可對線路或用電設備的接地故障，過壓，欠電壓及缺相故障等進行保護。
本技術說明書的編寫參照：
GB14048.2-2008 低壓開關設備和控制設備
GB/T22710-2008 低壓斷路器用電子式控制器
GB/T22387-2008 剩余電流動作繼電器
GB/Z 6829-2008 剩余電流動作保護器一般要求
相關符號涵義：
：斷路器額定工作電流
：額定剩余動作電流
：過載長延時脫扣整定電流
：過載長延時整定時間
：短路短延時脫扣整定電流
：短路短延時整定時間
：短路瞬時脫扣整定電流
：主回路電流
：額定工作電壓
二、型號說明
2.1開關等級分類
表1 開關等級分類
|
開關極數 |
說明 |
|
4P |
用于3P開關和N極直連的4P開關 |
2.3功能型號分類
表2 功能型號分類
|
項目 |
功能描述 |
型號分類 |
||||
|
普通型M |
普通型ME |
普通型T |
通訊型TE |
|||
|
顯示方式 |
數碼管顯示+LED指示燈 |
● |
● |
- |
- |
|
|
液晶顯示+LED指示燈 |
- |
- |
● |
● |
||
|
操作方式 |
按鍵參數設置 |
● |
● |
● |
● |
|
|
功能配置
|
剩余電流保護功能 |
剩余電流測量,保護 |
● |
● |
● |
● |
|
剩余電流一次重合閘 |
● |
● |
● |
● |
||
|
剩余電流閉鎖 |
● |
● |
● |
● |
||
|
剩余電流自動跟蹤 |
● |
● |
● |
● |
||
|
電流保護功能 |
過載長延時保護 |
● |
● |
● |
● |
|
|
短路短延時保護 |
● |
● |
● |
● |
||
|
短路瞬時保護 |
● |
● |
● |
● |
||
|
電壓保護功能 |
電壓測量 |
● |
● |
● |
● |
|
|
過欠壓保護 |
● |
● |
● |
● |
||
|
缺相保護（A,B,C相） |
● |
● |
● |
● |
||
|
電源側斷電跳閘（斷路器上電自動合閘） |
● |
● |
● |
● |
||
|
電壓可返回 |
● |
● |
● |
● |
||
|
外部DI功能 |
二路可編程無源DI |
● |
● |
● |
● |
|
|
故障記錄 |
10次故障記錄功能 |
● |
● |
● |
● |
|
|
通信功能 |
與上位機通訊(硬件非隔離型) |
- |
● |
- |
● |
|
|
與上位機通訊(硬件隔離型) |
- |
○ |
- |
○ |
||
|
時鐘功能 |
年月日時分秒實時查詢，設置 |
● |
● |
● |
● |
|
說明：符號“●”表示有其功能（控制器默認配置功能）；符號“○”表示此功能可選擇；符號“-”表示無此功能。
三 、技術特性
3.1剩余電流保護功能
3.1.1定檔工作方式
漏電電流動作值：大于0.75
漏電電流不動作值：小于0.5
漏電電流報警值：大于等于0.6
動作時間：0.5s(最大斷開時間)
表3
|
極限不驅動時間 |
剩余電流 |
|
2 |
5~10 |
|
0.06s |
最大斷開時間 |
0.5s |
0.2s |
0.15s |
|
極限不驅動時間 |
- |
0.06s |
- |
3.1.2自動跟蹤方式
自動跟蹤換擋條件：
下調檔位：小于0.5
,且持續2分鐘
上調檔位：大于0.5
,且持續1分鐘
在自動跟蹤方式下，上電初始工作在最高檔位。當滿足檔位下調條件時，即實際剩余電流小于下一檔位值的0.5倍且持續2分鐘，則檔位自動調整到下一檔；當滿足檔位上調條件時，即實際剩余電流大于本檔位值的0.5倍小于0.75倍且持續1分鐘，則檔位會上調到上一檔。
在某一檔位（最大檔除外）下當剩余電流大于0.75
，開關延時動作分閘，動作時間參照定檔工作方式動作時間，重合閘后檔位上調到上一檔位。
3.1.3性能指標
剩余電流測量精度：誤差小于±5%
剩余電流保護精度：誤差小于±10%
動作時間精度：±10%
3.2過載長延時保護功能
過載長延時保護功能一般用來對電纜過負荷進行保護，此保護基于電流的真有效值（RMS）。
n 過載長延時相關設定參數和特性
過載長延時脫扣整定電流
250A殼架：（100A、125A、140A、160A、180A、200A、225A、250A）+OFF
400A殼架：（200A、225A、250A、315A、350A、400A）+OFF
過載長延時整定時間
：3～18s
過負載動作范圍：
≤1.05
,2小時內不動作
＞1.3
,1小時內動作
動作電流精度：±10%
動作時間精度：±10%
過載長延時動作時間計算公式：
以下給出250A和400A殼架等級的動作時間表：
表 4 額定電流250A長延時動作時間表
|
IR（A） |
tR（S） |
In（A） |
測試（一） |
測試（二） |
||
|
測試電流 |
動作時間 |
測試電流 |
動作時間 |
|||
|
I=1.3IR（A） |
T（S） |
I=2IR（A） |
T（S） |
|||
|
100 |
3S |
250 |
130 |
63.9 |
200 |
27 ±10% |
|
250 |
3S |
250 |
325 |
500 |
||
|
100 |
18S |
250 |
130 |
383.4 |
200 |
162 ±10% |
|
250 |
18S |
250 |
325 |
500 |
||
表 5 額定電流400A長延時動作時間表
|
IR（A） |
tR（S） |
In（A） |
測試（一） |
測試（二） |
||
|
測試電流 |
動作時間 |
測試電流 |
動作時間 |
|||
|
I=1.3IR（A） |
T（S） |
I=2IR（A） |
T（S） |
|||
|
160 |
3S |
400 |
208 |
63.9 |
320 |
27 ±10% |
|
400 |
3S |
400 |
520 |
800 |
||
|
160 |
18S |
400 |
208 |
383.4 |
320 |
162 ±10% |
|
400 |
18S |
400 |
520 |
800 |
||
3.3短路短延時保護
短延時保護防止配電系統的阻抗性短路，此類短路一般是由于線路局部短路故障產生的，電流一般超出過載的范圍，但短路電流又不是很大。短路延時保護是基于電流真有效值（RMS）的保護。
反時限功能：控制器保護經一定延時時間動作，其延時時間和所送電流值有關，電流越大則動作時間越短。
n 短延時相關設定參數和特性
◇短路短延時脫扣整定電流Isd整定范圍：Isd=2~10IR+OFF
◇短路短延時整定時間tsd整定范圍：tsd=0.1s~0.4s
◇短路短延時保護方式：
定時限保護T=tsd
◇短路短延時動作特性：I≤0.9Isd，不動作；I>1.1Isd，延時動作
◇動作電流精度±10%
◇動作時間精度：±10%
3.4短路瞬時保護功能
瞬時保護功能防止配電系統的固體短路，此類故障一般為相間故障，短路電流比較大，需要快速斷開。此保護是基于電流真有效值（RMS）進行的保護。
n 短路瞬時相關設定參數和特性
短路瞬時脫扣整定電流
＝4~14In＋OFF
◇短路瞬時動作特性：I≤0.8
，不動作； I>1.2
，動作。
◇動作電流精度±10%
◇動作時間T≤200ms
3.5重合閘/閉鎖
3.5.1漏電定檔工作方式下重合閘/閉鎖
漏電重合閘功能描述：當漏電故障脫扣分閘后，斷路器在控制器的控制下可以自動重新合閘。
漏電重合閘功能開啟：本功能是默認打開的。
漏電重合閘時間：20s-60s。
閉鎖時間：5s。即當重合閘后5s內再次發生漏電故障，則控制器在延時跳閘后進入閉鎖狀態，不再重合閘。
3.5.2漏電自動跟蹤工作方式下重合閘/閉鎖（鎖定）
漏電自動跟蹤工作方式下的重合閘/閉鎖與定檔工作方式下的重合閘/閉鎖功能類似，具體參考3.5.1章節。
3.6電壓保護功能
主要是針對單相過欠壓故障采取保護，其可靠保護值不超過控制器正常工作電壓范圍。當控制器緩慢斷電或者電壓緩慢降低到其正常工作電壓范圍以下后，控制器可能不能正常工作，待電壓恢復正常后，請重啟控制器。
3.6.1過壓保護
表 6
|
整定范圍 |
電壓值/整定值 |
動作特性 |
動作時間誤差 |
|
|
動作閥值 |
1.15 |
≤0.9 |
不動作 |
±10% |
|
≥1.1 |
動作 |
|||
|
動作時間 |
1s |
≥1.1 |
定時限特性 |
|
|
返回閥值* |
1.15 |
≥1.1 |
不返回 |
|
|
≤0.9 |
返回 |
|||
|
返回時間* |
5s |
≤0.9 |
定時限特性 |
|
|
*僅當報警方式有此設置 |
||||
3.6.2欠壓保護
表 7
|
整定范圍 |
電壓值/整定值 |
動作特性 |
動作時間誤差 |
|
|
動作閥值 |
0.35 |
＜0.9 |
動作 |
±10% |
|
＞1.1 |
不動作 |
|||
|
動作時間 |
5s |
≤0.9 |
定時限特性 |
|
|
返回閥值* |
動作閥值～0.85 |
＜0.9 |
不返回 |
|
|
＞1.1 |
返回 |
|||
|
返回時間* |
5s |
≥1.1 |
定時限特性 |
|
|
*僅當報警方式有此設置 |
||||
3.6.3缺相保護
缺相保護是指斷路器電源側缺少A,B,C任一相時，保護跳閘，動作時間小于1S,當電壓恢復正常后開關自動重合閘。
3.6.4電壓可返回
電壓可返回是指斷路器電源側出現電壓故障，當電壓恢復正常后開關自動重合閘。
3.6.5性能指標
電壓測量精度： ±5%
欠壓動作值精度：±5%
過壓動作值精度：±5%
3.6.6電源側斷電跳閘功能
電源側斷電跳閘功能是指斷路器進線端各相電壓全部小于50V以下，斷路器瞬間跳閘，動作時間小于500 ms,此功能打開“斷路器上電自動合閘”功能也同時打開。
3.7 DI輸入功能
DI輸入可以作為普通控制輸入，也可以設置為報警或故障的輸入或其他邏輯狀態的輸入。（注：DI端子處，線路板上，方形焊盤為1腳）
表 8
|
DI輸入設置 |
功能說明 |
|
|
控制輸入 |
DI2與DCOM短接 |
接收到輸入時斷路器分閘 |
|
DI1與DCOM短接 |
接收到輸入時斷路器合閘 |
|
3.8通訊功能
具有RS485接口，支持：DL/T 645-2007協議基本型（默認協議）；
MODBUS-RTU協議（需用戶定制）。
四、使用和操作
4.1產品運行
4.1.1控制器正常工作顯示界面
(1)上電顯示界面：控制器上電顯示的初始界面如圖1所示。
圖1
(2)合閘顯示界面：按“合閘”鍵斷路器開始合閘，如圖2所示。
