產品詳情
適用范圍
雙電源自動轉換開關電器在（以下簡稱轉換開關）適用于交流50Hz或60Hz，額定工作電壓400V，額定工作電流63A及以下的雙回路供電系統?？筛鶕?jù)需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能，同時還具有備消防、雙分和輸出合閘信號功能。特別適用于需有消防要求的寫字樓、商場、銀行、車站、醫院及高層建筑照明線路的安裝使用。
產品符合GB/T14048.11標準,并獲得了實用新型和外觀設計兩項專利。
型號及含義
正常工作條件
1周圍空氣溫度上限值不超過+40℃，下限值不超過-5℃，24h的平均值不超過+35℃。
2 安裝地點的海拔高度不超過2000m。
3 大氣的相對濕度在周圍空氣溫度+40℃時不超過50%，在較低的溫度下可以有較高的濕度；最濕月的月平均最低溫度為+25℃時, 平均值最大相對濕度為90%，并考慮到因濕度變化發生在產品表面的凝霜，應采取特殊的措施。
4 污染等級為Ⅲ級。
5 運行地點無強烈震動和沖擊，無腐蝕和破壞絕緣有害氣體，無嚴重塵埃，無導電微粒和爆炸危險物質，無強電磁干擾。
產品特點
1結構合理，體積最小，外形美觀，配有防護罩，供電更加安全可靠。
2 保護功能齊全，具有短路、過載、缺相、欠壓等保護。
3 與EPS消防電源接口，DC12-24均能可靠遠距離雙分。
4 無噪聲運行，節能降耗安裝方便沒操作簡單，性能可靠穩定。
產品性能
1轉換開關是由兩臺微型斷路器與電動機和機械轉動裝置組合成套一體并通過控制器對兩路電源進行檢測，當電路發生異常，控制器對檢測結果作出邏輯判斷，根據控制器指令驅動操作機構分閘或者合閘，而保證對負載安全可靠地供電。

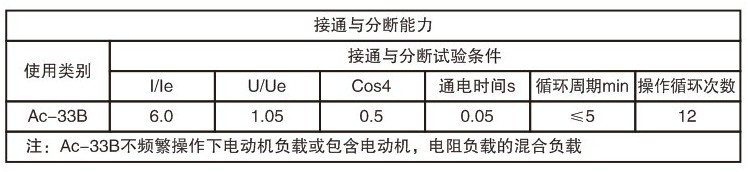

2 接通與分?jǐn)嗄芰?/span>
3 額定短路分?jǐn)嗄芰Γ?kA
4 額定短路接通能力：3kA
5 轉換時間：≤3s
6 轉換開關的控制電壓為AC230V
7 轉換開關的機械壽命（常用和備用的轉換）為3000次，電壽命1500次
8 轉換絕緣電壓：U=500V
9 額定工作電流：10A、16A、20A、25A、32A、40A、63A。
10 一般情況下，轉換開關具有自投自復功能，而且常用電源優先的原則。如果特殊場合需用自投不自復的轉換開關時，用戶與制造商協商訂制。
操作與安裝
根據設計電路實際需要接好常用電源和備用電源的進出線、零線。兩臺斷路器出線端并聯、但相序必須一致（見接線圖）。
如斷路器為3極時，必須將零線接到轉換開關的零線端子上(下圖中常用零線與備用零線分別接到2#及4#接線端子上)。
1 主回路接線圖

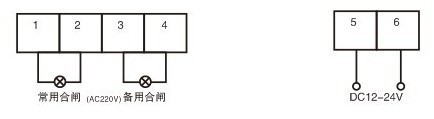

2外接電源合閘指示及消防電源接線圖
3轉換開關需手動操作時，如果是63型，應先將按鈕開關處于手動位置，此時可轉動手柄進行常用或備用的轉換。如果63型，按動手動/自動按鈕，當手動指示燈亮?xí)r，方可進行常用或備用的轉換。將控制模式處于自動位置，轉換開關進入自動狀態，而且常用電源優先。
4 轉換開關按接線圖接好線路時，正常通電后，如果常用電源與備用電源一切正常,常用電源或備用電源的指示燈（紅色）電量,轉換開關正常工作
