產品詳情

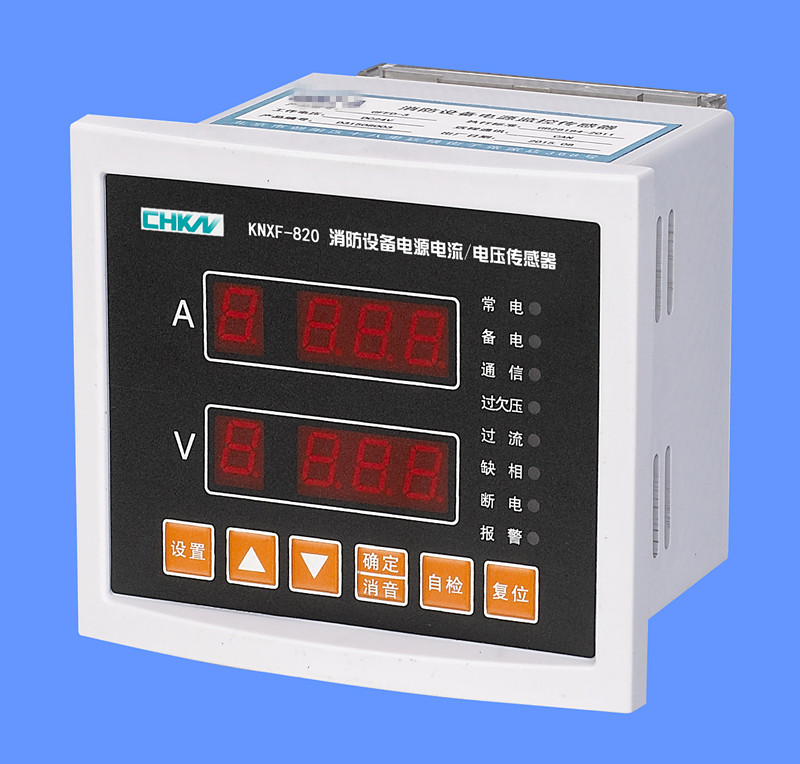

KNXF-820消防設備電源狀態監控器模塊
主要功能及特性：
◎監控消防設備電源三相交流電壓、三相交流電流、剩余電流、溫度及開關狀態功能;
◎有欠壓、過壓、過流、缺相、剩余電流超值及超溫等報警功能;
◎監控模塊本身有聲、光報警功能、報警值設定功能、記錄查詢功能及自檢功能;
◎實時顯示消防設備電源運行狀態參數及故障報警參數;
◎可設置報警閾值、地址、電流互感器類型等參數;
◎可與監控消防設備電主機通訊、數據實時傳輸?shù)街鳈C;
◎一組常開輸出端子，一組常開輸入端子。(可以采集開關狀態)
適用范圍：
交流單、三相消防設備配電回路。
主要技術參數
|
工作電壓 |
DC24V |
|
額定功率 |
＜3W |
|
結構形式 |
面板嵌入安裝 |
|
通訊方式 |
消防系統二總線 |
|
環境溫度、濕度 |
-10℃ ~ +70℃，≤90% |
|
報警方式 |
聲、光報警 |
|
顯示方式 |
LED指示燈、數碼管 |
|
外形尺寸(寬×高×深) |
124×114×90（mm） |
|
開孔安裝尺寸(寬×高) |
92×92（mm） |
主要監控報警功能及范圍
|
監控內容 |
報警功能 |
監控范圍 |
|
交流電流 |
過流報警 |
0~800A AC |
|
交流電壓 |
欠壓、過壓、缺相報警 |
0~440V AC |
|
剩余電流 |
漏電報警 |
20~1000mA |
|
溫度 |
超溫報警 |
20~140℃ |
注：
1：交流電流采樣用外接交流電流互感器，共分3檔100A.225A.400A輸出均為100mA。
2：交流電壓采樣直接取A、B、C、N到模塊內部降壓(不用電壓互感器)，采樣范圍AC20V---285V。
3：剩余電流采樣采樣零序互感器1A:0.4mA。
4：溫度采樣用PT1000 鉑電阻。
