產品詳情

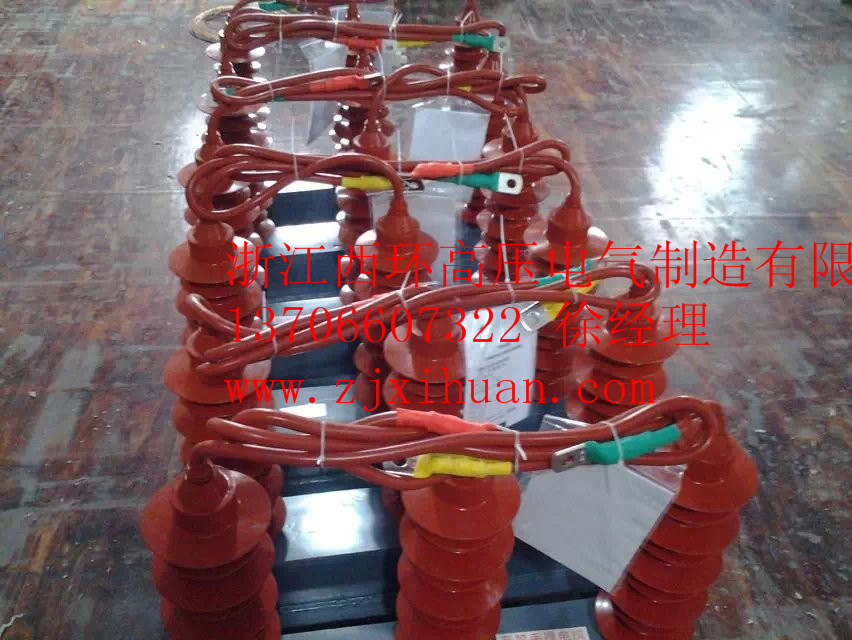

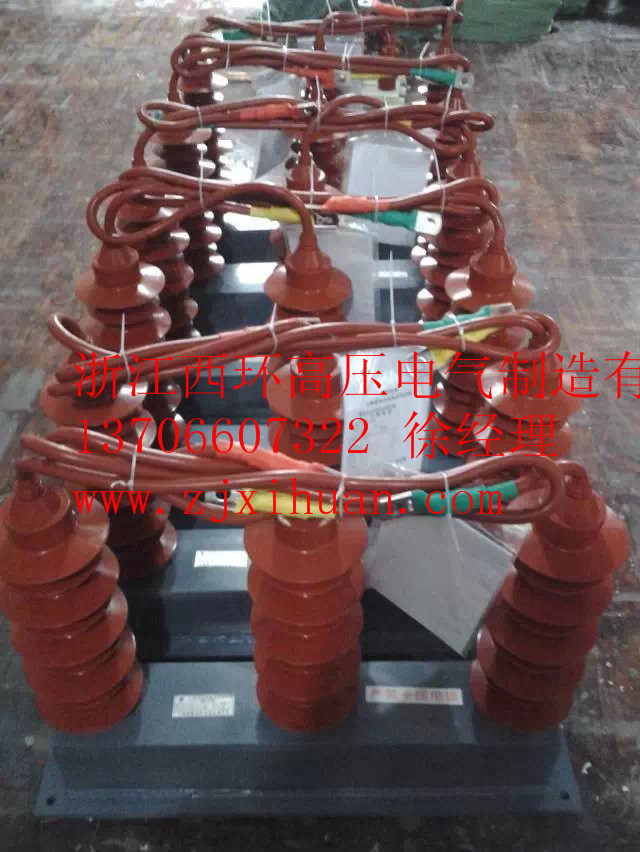

三相組合式過電壓保護器
(TBP-85-131)
是一種新型的過電壓保護器,它主要應用于
發電、供電和企業的用電系統中,對電機、變壓器、開關、母線、電容器等電氣設備,除了
限制大氣過電壓保護外,同時也可限制電力系統的操作過電壓,對相間和相對地的過電壓,
均能起到可靠的限制作用。
二、產品結構特點
三相組合式過電壓保護器
(TBP-B-42/280)
的電氣原理如圖一所示,圖中FR為高能容氧化鋅非線形電阻,JX為放電間隙,由于采用對稱結構,其中任
意三個可分別接入A、B、C三相,另一個接地線。
?三相組合式過電壓保護器
(TBP-B-42/280)
的主要特點:
?1.通流容量大,適用范圍更廣;
?2.采用四星形接法,可將相間過電壓大大降低,保護的可靠性大為提高。
?3.用氧化鋅非線性電阻和放電間隙的結構,使兩者互為保護。放
電間隙使氧化鋅電阻的荷電率為零,氧化鋅電阻的非線性特性又
使放電間隙動作后無續流,放電間隙不再承擔滅弧任務,提高了
產品的使用壽命。
4.電壓沖擊系數為1,在各種電壓波形下放電電壓值相等,不受各種操作過電壓波形影響。過電壓保護值
準確,保護性能優良。
5.結構簡單、體積小、安裝方便。
?三、型號說明
?1.保護對象:J-電機;Z-變壓器、母線線路、開關;R 并聯補償電容器;O-電機中性點;D-電纜保護器
?2.使用環境:W為戶外型,無?W?只適用于戶內;3.附加功能:“J”動作計數器; “IM”過電壓檢測儀
四、技術參數
1 . 用于電機、變壓器、開關、母線、線路、電容器等設備過電壓保護器。
2 .電機中性點過壓保護器
3 . 電纜保護器(主要用于高壓?jiǎn)涡倦娎|屏蔽層的過電壓保護)
五、用戶須知
1.使用的環境溫度為-40℃~+60℃,海拔高度小于2000m(高于2000m訂貨時注明)。
2.戶內型TBP-B-42/280的電纜長度及接線鼻孔徑需在訂貨時注明。
3.在系統發生間歇性弧光接地過電壓或鐵磁諧振過電壓時,有可能導致TBP-B-42/280的損壞。
