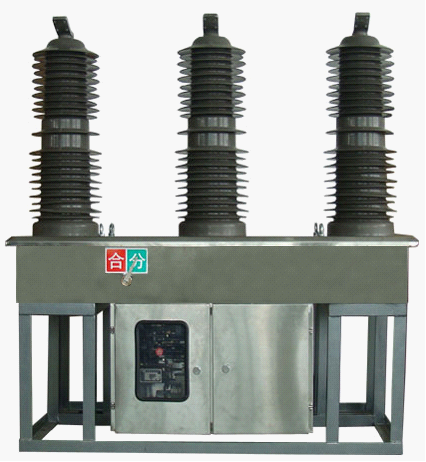

ZW32-40.5戶外高壓真空斷路器

一、產品特點
§城、農網改造的理想設備：
該真空斷路器與智能控制器配套可構成自動重合，實現重合器的功能，以及遙控、遙測、遙信、遙調；
§操作靈活、方便：
本產品為電動儲能，電動分合，同時具有手動儲能，手動分合，并能近距離或遠距離遙控操作；
§開斷性能優越：
開斷短路電流20KA（25KA）達30次；
§操作功率小、可靠性高：
全新設計的小型電動彈簧機構，機件數目的操作功率（約30W左右）都降低到最低水平；
§具有免維護特性：
斷路器主回路及二次元器件、操作機構均密封在SF6氣體 （零表壓） 中，不受外界環境影響；
§密封性能可靠：
采用成熟的密封結構技術，密封性能可靠；
§獨特的進出線方式：
采用硅橡膠套管，使接線端子之間絕緣距離充裕，外絕緣特性優良；
§使用安全：
在箱體頂部安裝有防爆裝置，即使發生意外的內部故障，也不會有高溫氣體或飛濺物泄漏出來。
━━━━
二、概述
戶外高壓智能分界真空斷路器（以下簡稱斷路器）為額定電壓12KV，感應交流50Hz的戶外配電設備。主要用于開斷，關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。
本開關采用真空滅弧作為滅弧介質。
本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。
2． 1產品型號及含義
2．2引用標準
GB1984《交流高壓斷路器》
GB11022《高壓開關設備通用技術條件》
GB3111-6《輸變電設備的絕緣配合；高壓試驗技術》
DL/T593《高壓開關設備的共用訂貨技術條件》
GB763《交流高壓電器在長期工作的發熱》
GB2706《交流高壓電器動、熱穩定試驗方法》
GB3309《高壓開關設備在常溫下的機械試驗》
2．3使用的環境條件
2．3．1 海拔高度不超過3000m；
2．3．2 周圍空氣溫度：－40℃～＋40℃； 日溫差：日溫變化25℃；
2．3．3 風速不大于35m/s；
2．3．4 無易燃、強烈化學腐蝕物（如各種酸、堿或濃煙等）各劇烈振動的場所
2．3電壓互感器、電流互感器配置
本產品由用戶提供的低壓AC/DC220V（110V）電源或直接由架空電線接至電壓互感器（外置）輸出AC220V（110V）的二次電壓作為操作電源。并可內置保護、計量、零序電流互感器，其標準配置為二只保護電流互感器和一只20/1的零序電流互感器，作為保護用。用戶可選配電流互感器變比。如:50/5、100/5、150/5、200/5、300/5、400/5、500/5、630/5。
三、產品結構
該產品由斷路器本體和操作機構兩部分組成。
3．1斷路器本體結構
斷路器本體由導電回路、絕緣系統、密封件及殼體組成（如圖一）。
整個導電回路由進出線導電桿、導電夾、軟連接與真空滅弧室連接而成。
本產品進出線絕緣套管采用環氧樹脂和硅橡膠整體澆注，為減少開關體積A、C兩相采用拐角套管，保證良好的外絕緣。內部采用復合絕緣結構，具有相當?shù)燃夒妷旱慕^緣水平。
本產品采用成熟的密封結構。機構罩及殼體上蓋采用沖壓成型槽密封，輸出指針軸采用雙層“O”型圈密封，進出線套管整體澆注，保證良好的氣密性。
絕緣系統在箱體內部由絕緣罩將三相隔離，導電桿外包有機絕緣材料，在固體絕緣結構的基礎上充入SF6氣體，還加罩了硅橡膠傘群套。硅橡膠絕緣材料具有防凝露、防污穢性能強的優點，因此斷路器的絕緣性能可靠，能在惡劣和污穢環境中安全運行。
組合斷路器的結構主要由觸刀、支架、絕緣支柱、拉桿和轉軸等與斷路器組合而成（見圖5）。在斷路器和隔離開關之間裝有機械聯鎖（見圖6），具有防止誤操作功能，機械聯鎖的功能有：
a.斷路器處于合閘位置時，隔離開關不能分閘；只有在斷路器分閘后，隔離開關方可分閘；
b.隔離開關處于分閘位置時，斷路器不能合閘；只有在隔離開關合閘后，斷路器方可合閘。
