ZN63(VS1)-12戶內高壓真空斷路器
VS1(ZN63)-12 型戶內高壓真空斷路器，系三相交流 50Hz 定額電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。
1. 產品型號及名稱
VS1(ZN63)-12/630-20
VS1(ZN63)-12/630-25
VS1(ZN63)-12/1000-20
VS1(ZN63)-12/1000-25
VS1(ZN63)-12/1250-20
VS1(ZN63)-12/1250-25
VS1(ZN63)-12/1250-31.5
VS1(ZN63)--12/1600-31.5
VS1(ZN63)-12/1600-31.5
VS1(ZN63)-12/2000-31.5
VS1(ZN63)-12/2000-40
VS1(ZN63)-12/2500-31.5
VS1(ZN63)-12/3150-40
ZN63-12(VS1)型戶內高壓真空斷路器
2. 主要用途
ZN63-12(VS1)型戶內高壓真空斷路器，系三相交流50Hz額定電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。
3. 性能及特點
符合GB1984、DL/T403和IEC60056等標準的規定。在正常使用條件下，符合斷路器的技術參數范圍內，就可保證安全、可靠地運行于相應電壓等級的電網中。高壽命機械壽命30,000次，滿容量短路電流開斷次數50次，在工作電流范圍內可進行頻繁的操作或多次開斷短路電流；
高可靠性 ：適用于各種特性的重合閘操作；
全工況 ：采用立式的絕緣筒防御各種特殊環境的影響；
免維護 ：采用固體絕緣結構——集成固封極柱；
功能齊全、多種用途 可以固定式安裝，也可移開式使用，還可安裝于框架上使用；
標準化設計、互換性好、通用性強，特別適用于KYN28(GZS1)使用。

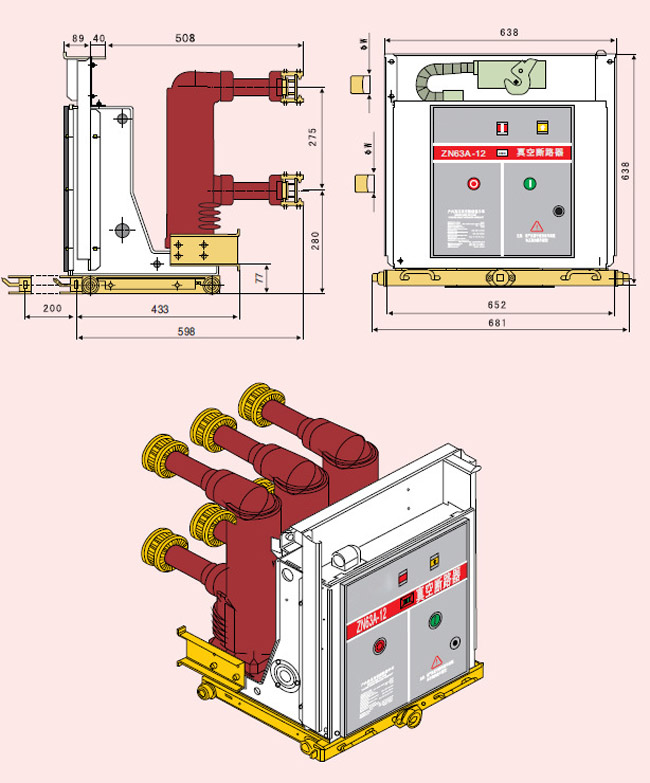

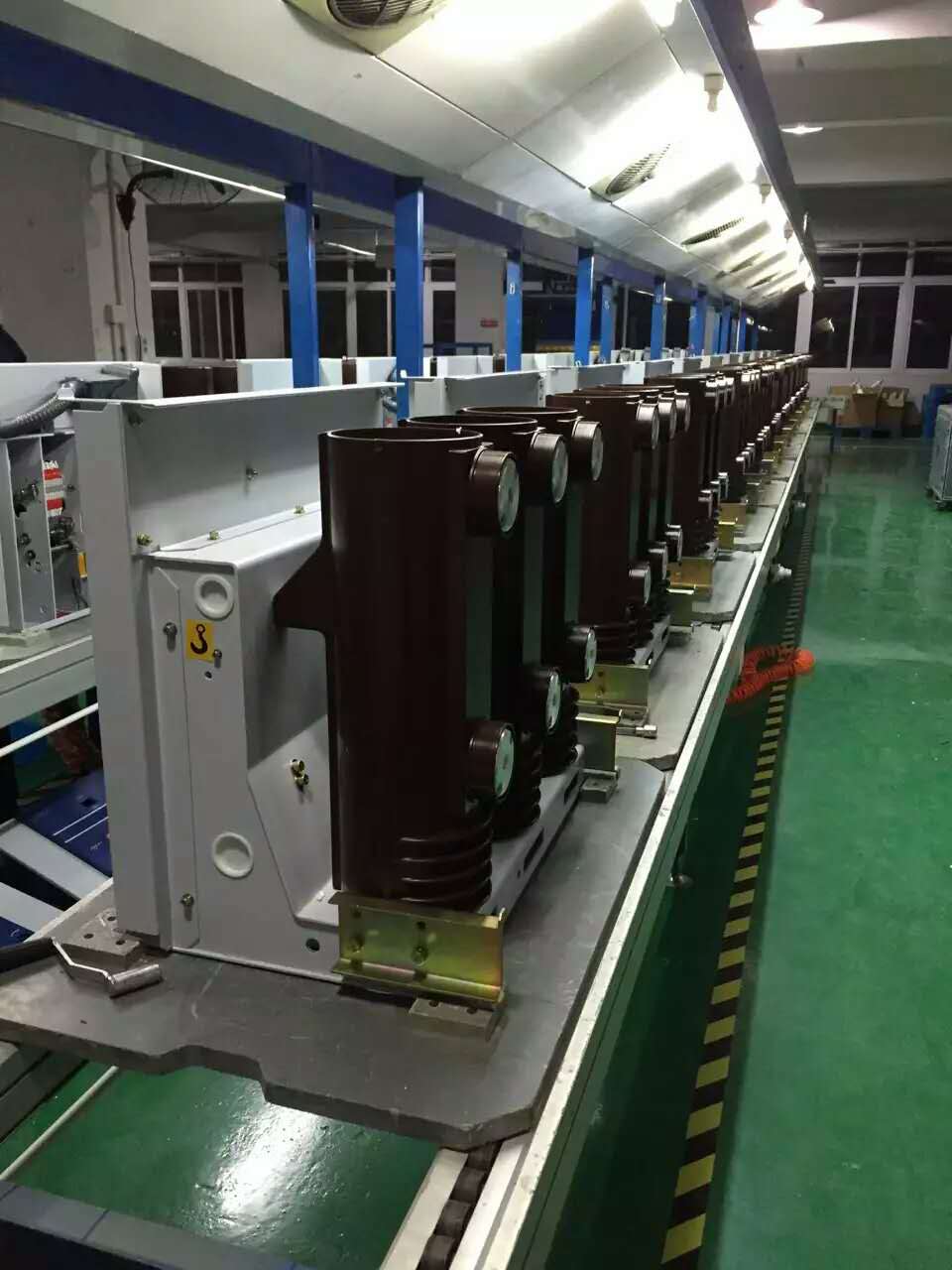

斷路器主體結構
1. 普通型
斷路器主體部分導電回路設置在用絕緣材料制成的圓柱狀絕緣筒內，使得真空滅弧室免受外界環境影響和機械的損害。斷路器主體安裝在做成托架狀的斷路器操動機構外殼的后部。視使用場所情況，可在絕緣筒上增裝一個防塵蓋(作為附加裝置)，這種設計有助于防止閃絡的發生，并作為斷路器內部污穢的附加保護。
2. 極柱型
斷路器極柱設計為圓柱形，安裝在托架狀的操作機構外殼的后部。斷路器極柱的導電部分封閉在環氧樹脂套筒內，以免受沖擊和外部環境影響。
操動機構的結構
操動機構為彈簧儲能操作機構，一臺操動機構操作三相真空滅弧室。操動機構主要包括兩個儲能用拉伸彈簧、合閘儲能裝置、傳動至各相滅弧室的連板、拐臂以及分閘脫扣裝置，此外，在杠架前方還裝有諸如儲能電動機、脫扣器、輔助開關、控制設備、分合閘按鈕、手動儲能軸、儲能狀態指示牌、合分閘指示牌等部件。
操動機構適用于自動重合閘的操作，并且，由于電動機儲能時間很短，同樣也能夠進行多次重合閘操作。
操動機構彈簧有手動儲能和電動儲能兩種儲能方式。
