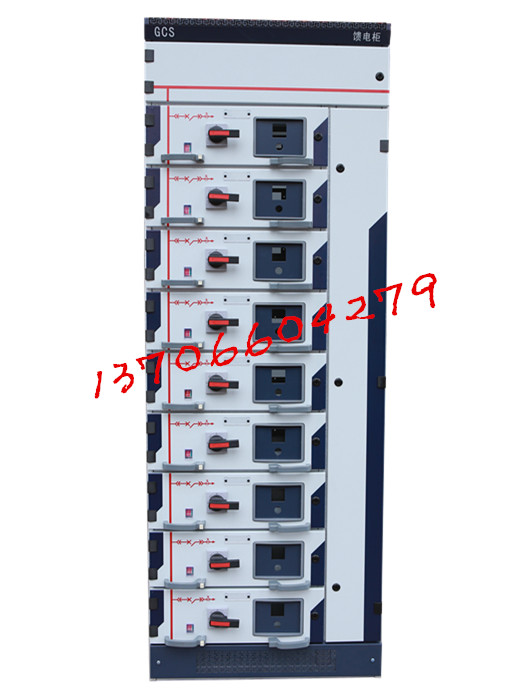

低壓配電柜gck 配電柜抽屜式開關低壓進線柜GCS
一：概述
改進型MNS低壓成套開關設備是在標準型的基礎上改進研制的產品。適用于交流50(60)HZ額定工作電壓660V及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
二：結構說明
裝置基本柜架為C型材組合式結構，柜架的全部結構件都經過鍍鋅處理或覆鋁鋅板制作。通過自攻鎖緊螺釘8.8級六角螺釘緊固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架，以及母線，功能單元等零部件，組裝成一臺完整的裝置。裝置內零部件尺寸，隔室尺寸，實行模數化。垂直通道及一二次接插件均改為GCK的形式，水平母線也可放置柜頂，頂蓋可開啟，采用后出現或側出線方式均可。在保持原有工作性能及外觀的同時，實現安全可靠，安裝、檢測、維修便捷并降低生產成本。柜體防護等級ip3x-4x.
三：柜體外形尺寸（不含門）
2200mm*600mm*800/1000mm(高*寬*深）
2200mm*800mm*800/1000mm(高*寬*深）
2200mm*1000mm*800/1000mm（高*寬*深）
主要技術參數：
額定絕緣電壓：交流660V，交流1000V
額定工作電壓：交流 380 V ，交流660 V
額定頻率：50Hz
水平母線額定電流：1250~4000A
垂直母線額定電流：1000A
饋電電路最大電流：2500A
抽屜回路最大電流：500A
控制電機最大容量：320KW
水平母線峰值耐受電流(0.1S)：63KA、105KA、176KA
水平母線短時耐受電流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母線峰值耐受電流(0.1S）：63 KA、105 KA
垂直母線短時耐受電流（1S）：30 KA、50 KA
額定工頻耐受電壓（1min）：2500V
二次工頻耐受電壓（1min）：2500V
防護等級：IP30、IP40
外型尺寸寬*深*高mm：600（800、1000）*800（1000）*2200
產品使用環境：1、周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃，超過時，需根據實際情況降容運行；
2、戶內使用：使用地點的海拔不得超過2000m
3、周圍空氣相對溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對溫度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；
4、裝置安裝時與垂直面的斜度不超過5℃，且整組柜列相對平整(符合GBJ232-82標準)；
5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所
