產品詳情
HDMI光端機帶USB鍵鼠 HDMI視頻光纖傳輸器 光纖收發器LX-HDMI-3UVA
產品介紹
本產品由發送器(標有Extender Sender字樣)和接收器（標有Extender Receiver字樣）組成，能通過單芯、
雙芯光纖把計算機主機的音頻，視頻，USB接口延長到遠端，用戶可以在遠端實時收聽到電腦主機的圖像和聲音并使用電腦。同時在電腦主機的近端，也提供了一個DVI接口，用戶也可以在近端使用計算機。
本產品支持VGA/DVI/HDMI高清音視頻的實時傳輸:1920×1080@60Hz，最大傳輸距離可達2千米(多模)/20千米(單模)。產品可應用在軍事指揮與控制、 公安指揮與控制、交警交通管理、能源電力供應行業、政府部門、醫療系統、商業展示、多媒體功能廳、 公用事業等領域。
產品特點
1，支持高清分辨率1920×1080@60Hz。
2，光纖傳輸距離最大可達2000米(多模)，光纖傳輸距離最大可達20千米(單模)。
3，單芯/雙芯光纖傳輸，純硬件設計，無需驅動、兼容任何系統，即插即用。
4，設備支持VGA/DVI/HDMI、USB口、audio、MIC接口。
產品規格
|
視頻輸入/輸出接口： |
VGA/DVI/HDMI型 |
|
外形尺寸： |
Sender:230 (L)*115 (W)*25(H) Receiver:230 (L)*12.4 (W)*25(H) |
|
光輸入，輸出接口： |
單/多模、SC/FC可選 |
|
市電輸入接口： |
AC110V-220V，50/60HZ |
|
USB端口： |
只支持鍵鼠和存儲設備 |
|
音頻端口： |
近端USB，遠端USB聲卡轉接出的立體音頻口 |
|
凈重： |
1.55KG |
|
視頻信號帶寬： |
240M Hz~1.65G Hz |
|
輸入DDC信號電壓： |
5 volts p-p (TTL) |
|
設備電源輸入： |
DC 5V/3A |
|
發射功率： |
-9.5~-3dBm平均光功率@1310nm |
|
光接收靈敏度： |
-23dBm平均光功率@1310nm |
|
傳輸碼速率： |
1.65Gbps |
|
傳輸距離： |
1~2000米/多模，1~20千米/單模 |
|
工作溫度： |
-25℃~+70℃ |
|
分辨率 |
1920*1080@60Hz |
|
支持信號 |
VGA/DVI/HDMI |
貨物清單
在您打開產品包裝后，應該清點物品，如有遺失請與經銷商聯系，物品清單如下：
ü 一條VGA線(僅限制VGA光端機)
ü 一條HDMI/DVI線(僅限制DVI光端機)
ü 一條HDMI線(僅限制HDMI光端機)
ü 一條或兩條3米長光纖測試跳線
ü 一條USB數據線
ü 兩個5V/3A電源適配器
ü 一本使用說明書
ü 光端機發送器
ü 光端機接收器
安裝調試

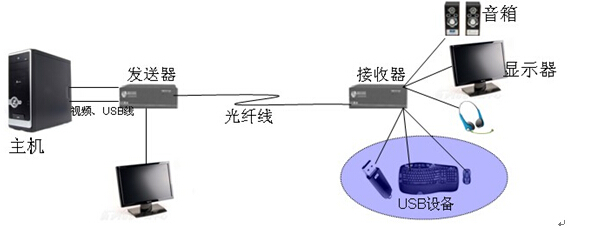

1.安裝示意圖
2.安裝步驟
請檢查一下線材是否齊全，把主機關閉狀態，光纖是否為SC/FC的接口，然后開始進行安裝調試：
(1)先用視頻線把主機和發送器的視頻接口連接。
(2))用USB線把主機的USB口和發送器的USB口連接。
(3))如果是單芯，直接把光纖的兩頭插入發送和接收的光纖接口。如果是兩芯把光纖頭插入發送器上標有TX和RX的兩個端口里，再把光纖的另一頭交叉插在接收器上RX和TX端口上。
(4))再把接收器和相應的外接設備依次連接，最后把DC 5V電源插上后，打開主機，即可正常使用。
指示燈說明
1， 發送器
LINK：點亮閃爍表示數據在正常交換
Power：點亮表示電源正常
TX+RX：點亮表示光纖數據暢通
2，接收器
LINK：點亮閃爍表示數據在正常交換
Power：點亮表示電源正常
TX+RX：點亮表示光纖數據暢通
按鍵說明
1. 如果近端需要顯示，可以接入帶有DVI接口的顯示器，如果沒有可以加DVI/VGA轉接頭接入顯示器上的VGA接口。需按SENDER上的SW1按鈕視頻信號切換到近端，這時會關閉遠端的視頻信號.再按一下，會恢復遠端的視頻信號，而近端的視頻信號會被關閉。
2, 發送器的SW2按鈕不起任何作用。
3. 接收器上的SW1按鈕，可斷開發送器與接收器的通訊連接，再按一下即可恢復連接。
4. 接收器上的SW2按鈕，可供 VIDEO MODE和GRAPHIC MODE 兩種模式選擇。
保修及售后服務
感謝您使用本公司的產品，現在您已擁有本產品終身保用的權利。
l 一年內屬本產品質量問題，免費保修。
l 提供終身維修服務。用戶自行拆機，不在本保修范圍內。
使用不當或人為損壞，摔壞等非質量問題造成的損壞，不屬免
