太陽能路燈設計

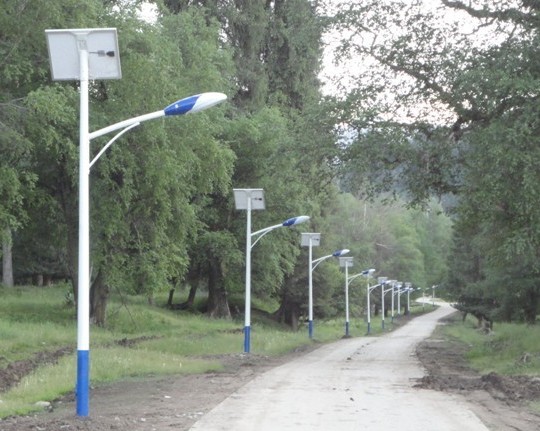

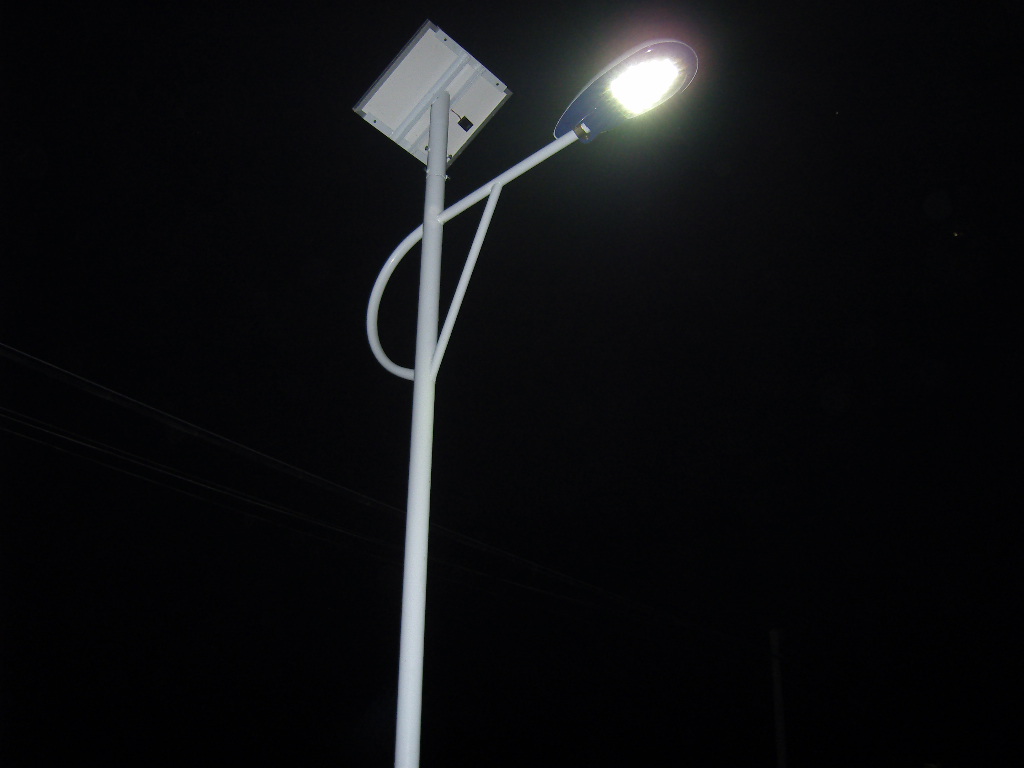

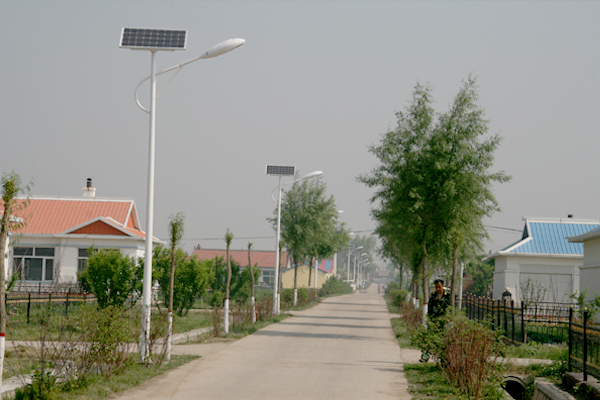

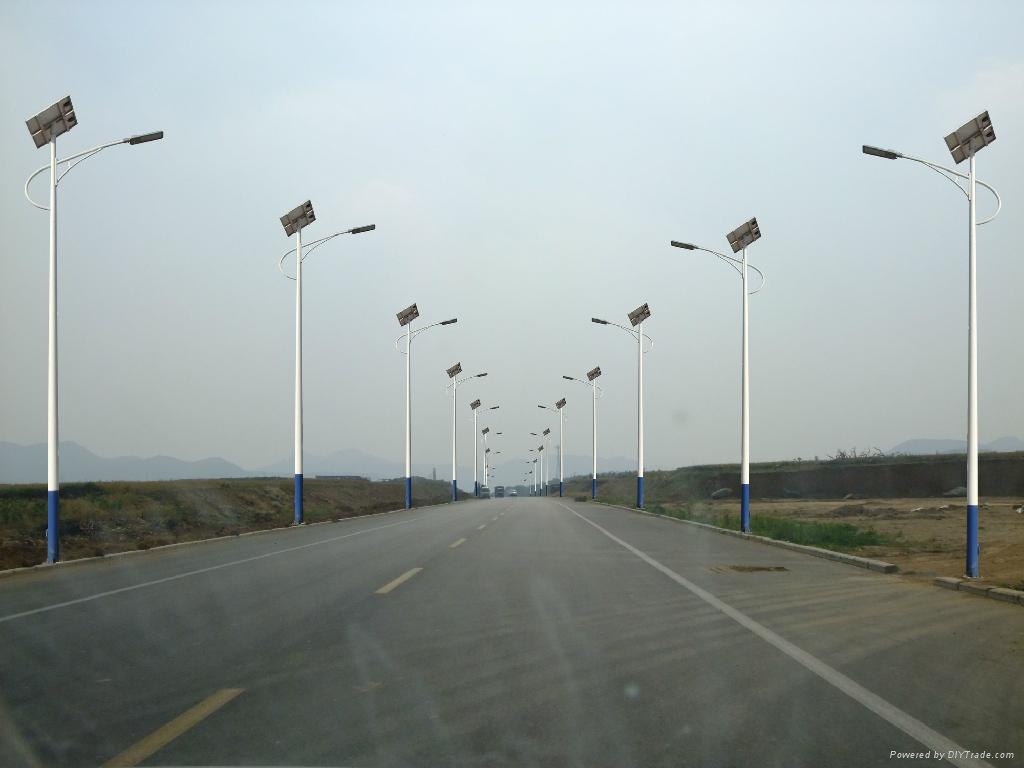

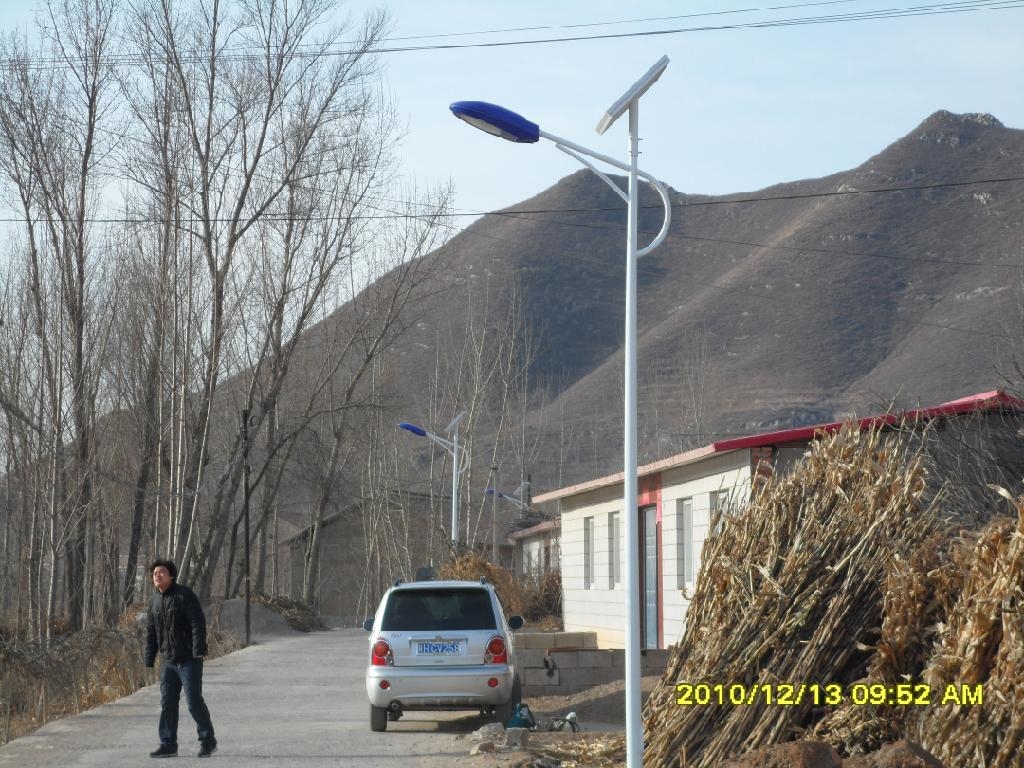

太陽能路燈由太陽能電池板(包括支架)、燈頭、控制箱(內有控制器、蓄電池等)和燈桿、基礎等幾部分構成。太陽能路燈一般各自成供電系統，不與常規路燈供電網絡連接。太陽能路燈系統主要有12V與24V兩種。

一太陽能電池選擇

l.類型

    太陽能電池將太陽能轉換為電能。較實用的有單晶硅、多晶硅、太陽能電池等。

1) 單晶硅太陽能電池性能參數比較穩定．適合在陰雨天比較多、陽光相對

不是很充足的南方地區使用；

2) 多晶硅太陽能電池生產工藝相對簡單，價格比單晶硅低．適合在太陽光

充足、日照好的東西部地區使用；

2．工作電壓

    太陽能電池的工作電壓約為蓄電池電壓的l.5倍，才能保證給蓄電池正常充電。如給6v蓄電池充電需要用8～9V

太陽能電池,給12V蓄電池充電需要用15～18V太陽能電池。給24V蓄電池充電需用33～36V太陽能電池。

3.輸出功率Wp

太陽能電池的單位面積輸出功率約127Wp／m2。

太陽能電池一般由多個太陽能單元電池串聯組成，其容量取決于照明光源、線路傳輸部件所消耗的總

功率以及當?shù)靥柲茌椛淠芰?。太陽能電池組輸出功率宜為光源功率的3～5倍以上：光照豐富、開燈時

短地區為(3～4)倍以上，反之為(4～5)倍以上。 4平均峰值日照時數 h

太陽能電池輸出功率Wp即是標準太陽光照條件下，歐洲委員會定義的10l標準，輻射強度1000W/m2,

大氣質量AM1.5，電池溫度252C條件下，太陽能電池的輸出功功率。不同的時間，不同的地點，同樣一塊太陽能電池的輸出功率是不同的。所謂標準條件，接近平時晴天中午前后的太陽光照條件。

二．蓄電池選擇

    蓄電池在有光照太陽能電池板所發出的電能儲存起來，到夜晚需要照明的時候再釋放出來。

    有廠家開發出不用蓄電池的太陽能路燈系統；太陽能電池組與電網并聯．由控制電路進行切換．投資

少，運行和維修費用省，能耗少，系統運行穩定。適用于近市網的路燈．庭院燈．廣告燈箱等。

  重點討論有蓄電池的太陽能路燈系統． 1． 類型選擇 1）鉛酸(CS)蓄電池：適于低溫高倍率放電，比能量偏低，目前大部分太陽能路燈采用。密封免維護，

價格低。注意防止鉛酸污染，應逐步淘汰。

2）鎳鎘(Ni-Cd)蓄電池：放電倍率高、低溫性能好，循環壽命長，小型

系統采用。注意防止鎘污染。

3）鎳氫(Ni-H)蓄電池：高倍率放電，低溫性能好，價格便宜，無污染，

為綠色環保電池。小型系統采 用。要大力提倡．

  目前廣泛采用的有鉛酸免維護蓄電池

2．容量選擇

蓄電池容量過小，不能滿足夜晚照明的需要；容量過大，蓄電池始終處

在虧電狀態，影響蓄電池壽命，

也造成浪費。蓄電池容量(Ah)與負載容量（Ah）之比宜在3～6倍以上：連續陰雨天數較少地區約為3-4天

，連續陰雨天教較多地區約為5-6天。

 3．蓄電池聯結

并聯連接時．要考慮各單體電池間的不平衡影響。并聯組數不宜超過4組。注意蓄電池防盜。

三．控制器

    太陽能路燈的運行由控制器來控制?？刂破鞔蠖紝崿F(xiàn)了智能控制．控制器應具有以下功能：

1．路燈控制

  光控、時控、溫控等功能供選擇。具有調光(或半夜燈)功能．

2．蓄電池管理

  對蓄電池充放電條件加以限制，延長其使用壽命： 1) 防反充電控制： 2) 防過充電控制： 3) 防過放電控制； 4) 溫度補償。

3．自動保護

    太陽電池反接保護、蓄電池反接保護、蓄電池開路保護、夜間防反充保護、輸出短路保護等。

4．?dāng)?shù)碼顯示

    顯示太陽能路燈主要參教：蓄電池電壓、太陽電池光伏電壓等。 5．控制器電壓

    控制器電壓=蓄電池電壓。

四.太陽能電池傾角設計

    太陽能電池傾角是指太陽能電池板平面與水平地面的夾角。

    太陽能電池組件傾角(指太陽電池板平面與地平面夾角)在技術界多有探討。傾斜角度按所在地理位

置(緯度等)確定；將太陽能電池板正面正對太陽(或正南稍偏西)，傾角與當?shù)鼐暥纫恢录瓤桑鐥l件允許·

太陽能電池板的傾角可隨季節變化做出相應調整。

五．太陽能路燈抗風設計

1太陽能電池組件抗風設計

根據最大風力的大小進行太陽能路燈抗風設計：

2．路燈燈桿的抗風設計

1) 太陽能組件：廠家應保證能承受當?shù)氐娘L(fēng)速而不至于損壞，重點

是電池組件支架與燈桿的連接。

2) 燈桿和基礎；路燈燈桿和基礎的抗風設計與電池板高度、面積、

傾角及燈桿結構、當?shù)刈畲箫L(fēng)速等

有關，應由燈桿廠家或結構專業進行計算和設計，保證最大風速時太陽能路燈燈桿的穩定性。

六．太陽能照明主要光源和應用

    光源與太陽能系統有兩種形式：

1) 太陽能立供電的HID燈電子鎮流器(或稱觸發器，下同。)：直接由蓄電池供

電．實際上是DC／AC高額變換器．因此．太陽能路燈照明系統一般無需另加DC／AC逆變器，減少了電路損耗。此形式適合新建太陽能路燈工程。

2) 配傳統HID燈電子鎮流器：接于AC220市電電源．其電子鎮流器本質上是AC／

DC／AC高頻變換器。如與太陽能系統連接，需在蓄電池與HID燈電子鎮流器間增加DC／AC小功率逆變器。此形式適合路燈改造。

3) 應用；太陽能LED燈、HID燈、無極燈路燈功率多在70W以下．個別在lOOW以

上．一般用在支路和人行道照明。小功率太陽能LED燈、節能燈用在草坪、景觀照明。
