產品詳情

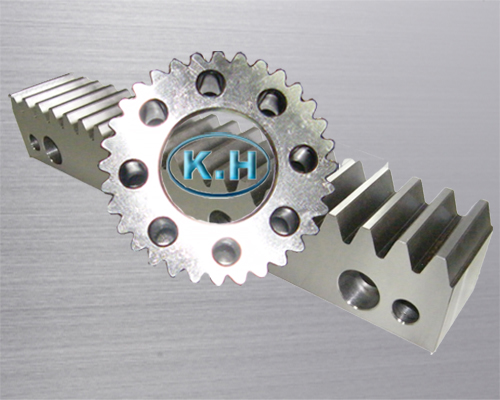

東莞市利名自動化科技有限公司，專業銷售臺灣凱賀（K.H）進口精密齒輪齒條，高精度直齒條，斜齒條，各方面與國產齒條相比，無論是在精度和使用壽命上明顯高于前者，而且在眾多的進口齒條當中臺灣進口齒條在性價比上有很大的優勢，與其他進口齒條相比，凱賀KH齒條不僅提供可以媲美亞特蘭大，YYC，HKH等各同行的優良品質，更在價格與交期上具備絕對優勢。完全進口，鋼材的相關因子含量十足，耐磨性能優秀，SC45中碳鋼，硬度最高可達50-55度，SCM440鉻鉬合金鋼，硬度最高可達60-65度，進行激光淬火后，不會損傷齒條的相關因子，即使在高強度、高負載下高速連續工作，也不會出現品質問題。相信臺灣凱賀KH齒輪齒條會是您最佳的選擇！
產品制造過程均采用各項優良機具與專業技術，在嚴密的監督及品質管制之運作下，完成深具水準產品，齒條滾齒機可加工MP0.5~MP14之大型齒條(排齒)，長度1米/0.5米兩種規格，可以根據不同需求無限連接，是高精密度DIN6級（國標5級）。

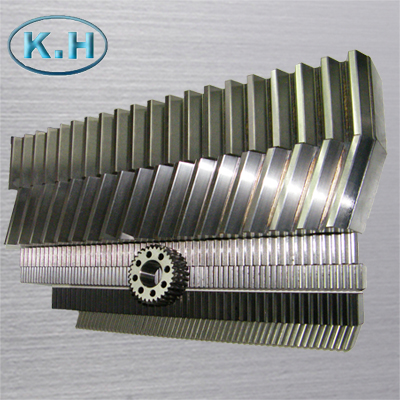

·臺灣凱賀精密斜齒齒條

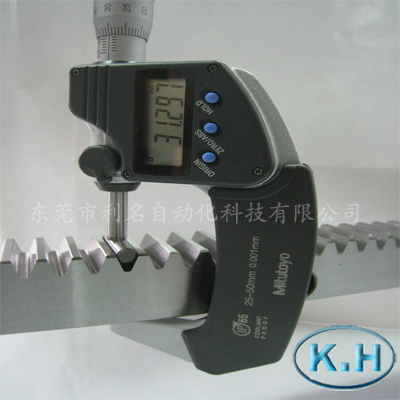

（1）研磨級精度累計誤差0.022mm/300mm（任意300mm）；
（2）具有直齒/斜齒齒型，適應各種使用條件；
（3）具有熱處理型/未熱處理型，同一模數可有多種強度；
（4）具有方形/圓形外觀，容易整合使用；
（5）多種材料：合金鋼、不銹鋼、工程塑料（POM）。
·臺灣凱賀精密斜齒條應用案例
設備名稱：重型臥車,龍門銑,落地鏜
應用產品：
產品描述1:
精度等級：6h25
材料：（S45C中碳鋼）C45
齒型：直齒 斜齒
齒面處理：研磨
硬度處理：熱處理；硬度為45-50度
四面研磨：有
壓力角：20˙度
右旋角：無
產品描述2:
1.直齒齒條，齒輪 斜齒，斜齒條 斜齒輪
M1 ~ M5
採用C43鋼材
齒數:12T ~ 120T
20°壓力角,準確度高
2菊花齒輪/傘齒輪
M 1 ~ M 5
20 °標準壓力角
採用C43鋼材
齒型及尺寸標準DIN3971
精確之齒型,有效減低摩擦聲音,損耗及槓桿扭曲壓力
3齒面及四面研磨處理,精度:JIS3-4級
研磨級精度累計誤差0.022mm/300mm
模數M1~ M10
20°壓力角,準確度高
S45C,C45優質中碳鋼
高精度、高速度;廣泛用于木工機械,大型絲印移機,大型龍門銑床、CNC加工中心、注塑機械手,木工機械鋁窗設備切割機械
滾輪齒條傳動系統：直線和旋轉傳動領域的革命性創新技術成果，可實現零背隙、超高定位精度、無限延長、高速度、高效率（99％）、高剛性、低噪音、低維護、耐腐蝕、長壽命的滾輪齒條傳動系統，為滿足機械性能設計的更高要求，提供了前所未有可能性和創新能力。
·臺灣凱賀精密齒條主要特點
零背隙/高精度
獨特創新的有效嚙合，始終保證兩個以上的輪齒相互接觸，在輪齒雙方向上保證零背隙，保證±20微米的定位精度，每一個輪齒齒廓相對于第一個輪齒的位置都進行了精確測量，從而確保極高的定位精度和消除齒距累計誤差。
高速運行能力
滾輪齒條傳動系統可以實現高速傳動，速度高達11米/秒，完成通常只能由直線電機才能提供的高定位精度，并且在高速運動下，超低的摩擦設計不產生發熱現象或部件磨損。
無限行程長度
直線滾輪齒條傳動系統采用模塊化設計，臺灣齒條做成1米標準長度，可根據應用需要進行無限連接，也可以根據需要切割成更短的長度，這非常有益于齒條的存儲、有效供應、降低成本和實現互換。齒條的連接使用專用工具，通過齒條的輪齒將前段齒條的位置精度準確傳遞至下一段齒條，非標準件也可依照圖紙訂做。
（1）研磨級精度累計誤差0.022mm/300mm（任意300mm）；
（2）具有直齒/斜齒齒型，適應各種使用條件；
（3）具有熱處理型/未熱處理型，同一模數可有多種強度；
（4）具有方形/圓形外觀，容易整合使用；
（5）多種材料：合金鋼、不銹鋼、工程塑料。
·臺灣凱賀進口直齒斜齒齒條行業應用
適用于快速、精確定位機構：適用于重負荷、高精度、高剛性、高速度、長行程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械、機械手、焊接機、彎管機，鋁材設備，人機界面，工業機器人，印刷機
械，數控機床等。
·凱賀精密研磨斜齒條技術參數
| RHFQ-G | 規格 Specifications | |||||||
|
精度等級 Precision grade |
JIS 3級 DIN 7 e 25 |
齒面硬度 Tooth hardness |
15~20HRC | |||||
|
齒型 Gear teeth |
斜齒 Helical |
表面處理 Surface treatment |
研磨 Grinding |
|||||
|
壓力角 Pressure angle |
20° |
齒面處理 Treatment of tooth |
精切削 Finish cutting |
|||||
|
材質 Material |
SCM440 |
熱處理 Heat treatment |
調質熱處理 Quenched |
|||||
|
右旋角 RightHand Angle |
19° 31′ 42″ | |||||||
·凱賀精密齒條產品優點
長行程，無限接長，可以長距離移動
大負載，可承載15至20噸重物
高轉速，優于另外兩種傳動方式
