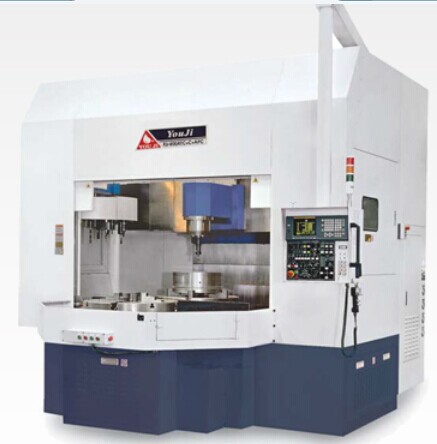

KV-800 數控立式車床

高精密度/ 高生產力/ 復合式加工/ 節省空間設計

? 避免慣性造成橢圓加工，而展現極近真圓度的精度。
? 因加工物的自重，所以能與夾治具基準面確實地密著，
 使加工物都可以得高精度且穩定的加工成果。
? 大、薄、重、不規則形??狀加工物，易加工，上下工件容易。
? 對于夾持困難之不規則的加工件，也可以容易且平穩地加工，夾治具構造簡單化，夾治具制造費用因而降低。
? 占地空間比臥式少1/2空間。
? 立體組裝線符合人體工學的操作性工件搬送容易。
? 自動化連線加工機容易連接。
? 底床近正四方形的高剛性設計，熱變位振動影響最小。

高精密度/ 高生產力/ 復合式加工/ 節省空間設計
數控立式車床KV系列


      油機工業累積數十年的制造技術，立式車床機種最齊全共100余種，夾盤直徑從? 200到? 8000mm，是臺灣立式車床最早通過歐洲CE及EMC認證，亦是最早進入歐美市場的廠商，是臺灣最大的立式車床制造廠、外銷廠商。
本機床均采用高級鑄鐵及箱型結構設計制造而成，經適當退火處理，消除內應力，材質堅韌，加上箱型結構設計，高剛性機體結構，使本機具有足夠之剛性及強度，整機展現耐重切削能力及重現精度高之特性。
底座與主軸箱為一體式箱型結構，采用厚筋壁及多層筋壁設計，可有效抑制熱變形，并能受靜、動態扭曲及變形應力，確保床身高剛性和高穩定。
立柱采用蜂巢式對稱箱型結構，內部采用厚壁式筋條及消除內應力圓孔式筋條設計，可提供滑臺在重切削時強大支撐力，確保床身高剛性、高精度的展現。
高精度、高剛性之主軸頭：本機采用FANUC αp40大馬力主軸伺服馬達（功率18.5/22KW）。
主軸軸承選用SKF NN系列軸承，可提供超強之軸向、徑向重負荷，確保長時間重切削，有極佳精度、穩定性、低摩擦、良好散熱性及主軸支撐剛性，適合大型工件及非對稱性工件加工。
X/Z軸：采用FANUC交流伺服電機與大直徑滾珠螺桿 (精度C3級，采預拉方式，可消除熱膨脹，提高剛性) 直接傳動，無皮帶傳動之累積誤差，重復及定位精度精確，支撐用軸承采用高精度的斜角滾珠軸承。
X/Z軸采用高剛性、低摩擦系數之超重荷線性滑軌，能實現高速進給，更能降低導軌磨損，延長機床精度。此種線性滑軌摩擦系數小，快速響應性高，可 展現高加工精度要求，亦可實現高負荷之切削。


規格

項目 單位 KV-800A KV-800ATC KV-800ATC+C KV-800E KV-800E+C
加工功能
最大旋轉直徑 mm ? 1000 ? 1000 ? 1000 ? 1000 ? 1000
最大切削直徑 mm ? 900 ? 900 ? 900 ? 900 ? 900
最大切削高度 mm 700 700 700 700 700
三爪液壓夾頭 inch 24" 24" 24" 24" 24"
主軸
主軸轉速 rpm   10~600（兩段） 10~600（兩段） 10~600（兩段）    10~600（兩段） 10~600(兩段)
主軸軸承直徑 mm ? 330 ? 330 ? 330 ? 330 ? 330
主軸鼻端   A2-11 A2-11 A2-11 A2-11 A2-11
刀塔
刀塔型式   立式 ATC ATC 臥式 V.D.I 50
刀柄形式   N/A BT50 BT50 N/A N/A
刀具數量 pcs 6 12 12 10 10
最大刀具重量 kg N/A 40 40 N/A N/A
最大刀庫載重 kg N/A 300 300 N/A N/A
換刀時間 sec N/A 40 40 N/A N/A
刀具尺寸 mm  32,? 50 N/A N/A  32,? 50   32,? 50
X / Z軸
X軸行程 mm  -50;+750 -50;+600 -50;+600   -50;+550 -50;+630
Z軸行程 mm  850 850 850 850 850
X軸快速位移 m/min 12 12 12 12 12
Z軸快速位移 m/min 20 20 20 20 20
馬達
主軸電機FANUC kw αp40 18.5/22 αp40 18.5/22  αp40  18.5/22  αp40  18.5/22  αp40  18.5/22
X軸伺服電機FANUC kw 4.0 4.0 4.0 4.0 4.0
Z軸伺服電機FANUC kw 4.0 4.0 4.0 4.0 4.0
銑削軸伺服電機FANUC kw N/A N/A 7.5/11 N/A 7.5/11
CF軸伺服電機FANUC kw N/A N/A 6 N/A 7
液壓電機 kw 2.2 2.2 2.2 2.2 2.2
切削油電機 kw 0.5+1 0.5+1 0.5+1 0.5+1 0.5+1
外觀尺寸
長x寬 mm  3235x2590 3300x2590 3300x2590  3235x2950 3300x2590
機械高度 mm 4200 4200 4200  4200 4200
凈重 kg  14750 16000 18000 14750 15300
總用電容量 KVA 50 50 60 50 60

※ 機械設計如有變更，恕不另行通知。
