產品詳情
RX-3C標準配置
部件名稱
規格參數
產 地
工作臺移動電機
伺服電機配置伺服控制系統
日本產
X-Y工作臺式
300x300mm,
星辰產
F-θ聚焦鏡頭
f=80mm
國產鏡頭
光閘開關
自動開關轉換功能
星辰產
主從脈沖激光電源
最大激光輸出功率：350W
調制脈沖頻率：≤300Hz
電源脈沖寬度:50US– 990US
最大激光單脈沖能量：5J/0.8脈寬
星辰產
激光器
雙燈鍍金聚光腔；
國產特優級YAG晶體；
脈沖氙弧光燈
星辰產
計算機
17”液晶顯示器，專用計算機
深圳產
標刻適配卡
16位分辨率
星辰產
標刻軟件
適應AI、DXF、PLT等格式
星辰產
冷水機組
制冷功率：5匹
星辰產
伺服工作臺
高精度,高速度
星辰產
其它:
1. 人員培訓：機器安裝調試完后，供方負責培訓需方員工一員，時間約4天，內容：星辰激光打標軟件的應用及激光打標機的日常運行維護。
2. 售后服務：
2.1. 兩年內軟件免費升級。
2.2. 保修一年,終身維修。
2.3. 設備維修響應時間不超過24小時。
3 交貨地點方式：汽車運輸至需方工廠，運費供方支付。

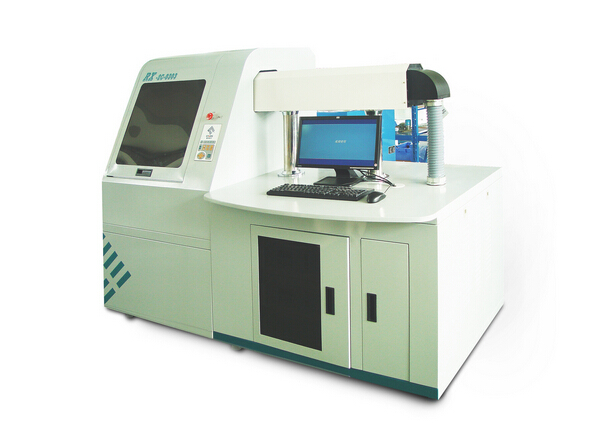

附：RX-3C激光切割機規格表
名稱
銳星RX-3C激光切割機
型號
RX-3C
結構
激光器類型
雙燈泵浦YAG激光器
運動結構
XY工作臺式(日本伺服控制系統移動電機)
冷卻系統
水冷式(置室外安裝制冷機器)
基本
參數
主機外形尺寸
1876×840×1006mm
供電類型
三相四線
技術指標
額定電功率
18KW
最大激光單脈沖能量
5J
最大激光功率
350 W
最大切割幅面
300×300 mm
最大切割速度
20mm/S 1mm不銹鋼板
最大定位速度
65mm/S
切割精度
0.0025 mm（注：1個進給脈沖）
切縫線寬
0.2~0.4mm
重復定位精度
0.01mm
最大切割厚度
4mm
電源脈沖寬度
50～990 uS
脈沖頻率
≤300 Hz

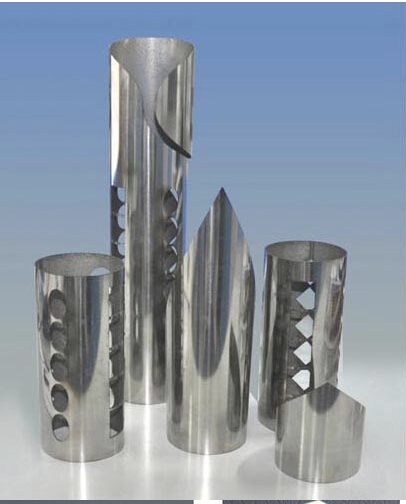

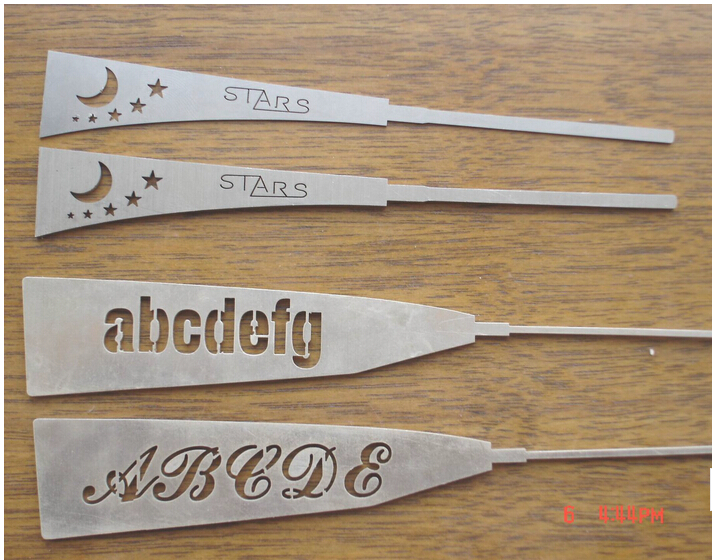

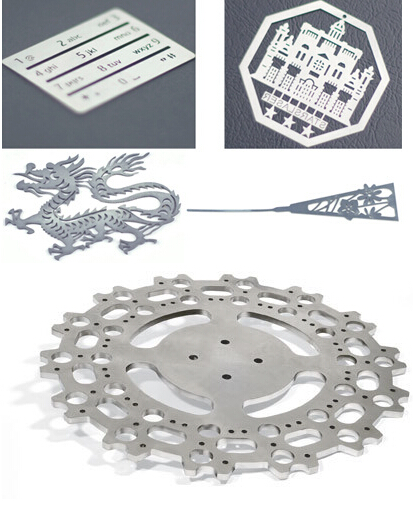

適應切割材料
鈦、不銹鋼、A3鋼、鋁、紫銅、環氧
基本功能
上位機功能
流量保護、點燈成功保護、外控保護、水溫保護
手動功能
XY臺正向手動限位保護，光閘-氣閥連鎖保護
自動/手動切換，照明動作，氣閥動作，光閘動作，XY臺正反向移動，XY臺手動速度調整
使用
條件
輸入檔類型
*.PLT、*.DXF、*.ai
操作系統
WinXP簡體中文版
供氣條件
0.6～1MPa
使用場所
海拔2000m以下，室內（避免陽光直射，無腐蝕、易燃性氣體，無油霧及灰塵）
工作溫度范圍
+10℃～+40℃
存儲溫度范圍
-10℃～+50℃（放空冷卻水時）
相對濕度
使用、保存濕度90%RH以下（不凝露）
耐振動/耐沖擊
5.9m/S2以下 / 19.6m/S2以下

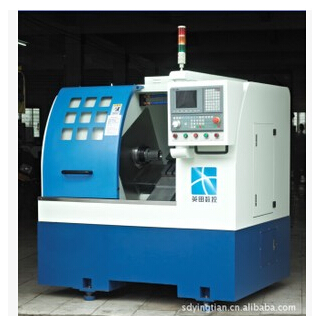

高精度、高剛性、重負荷主軸。
剛性好，操作、排屑方便。
高剛性、高精度、高速度的線性滑軌，精密滾珠絲桿。
液壓站采用臺灣花鍵變量泵、液壓電機、電磁閥并加裝風冷裝置，噪音小、油溫低。
采用優美的全封閉防護，防水性能好，活動門開啟輕松自如。
主軸采用臺灣原裝進口精密極主軸，主軸兩端采用多重迷宮密封結構，即使在主軸靜止的情況下，也能有效防止切削液的進入，從而確保主軸內部零件的使用壽命。配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到最佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現最佳穩定性，以確保最大軸向剛性，徑向剛性及加工精度。采用主軸變頻電機驅動主軸，實現大范圍自動無級調速。
高剛度，床身傾斜30°，采用優質鑄鐵樹脂砂造型，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯．受力情況好、定位精度高，配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達20M/min,提高工作效率，縮短加工時間。
