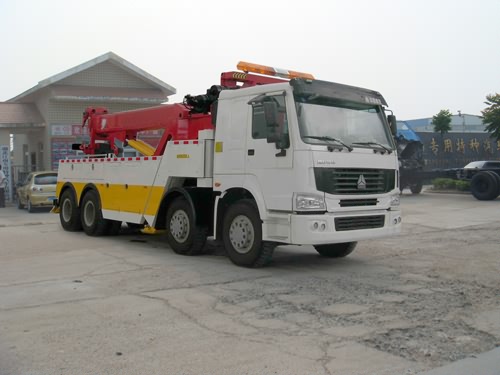

（48噸旋轉吊）重汽前四后八拖吊聯體清障車JDF5380TQZZ出廠價89萬
|
車型概述 |
斯太爾王清障車是我廠采用原裝ZZ1317N4667C底盤基礎上改裝而成，其專用裝置主要由吊臂、托臂、絞盤及液壓控制裝置等組成。該車功能強大，經濟實用是公路管理部門及汽車修理廠進行道路清障的理想車型。 |
|||||||
|
整車型號 |
JDF5380TQZZ型清障車 |
底盤型號 |
ZZ1317N4667C 二類 |
|||||
|
質量參數 (kg) |
整車整備質量 |
25020 |
外形尺寸 |
10950×2495×3300,3450 |
||||
|
最大總質量 |
38000 |
軸 距 (mm) |
4500,4700 |
|||||
|
發動機 參 數 |
型號 |
WD615.95 |
型 式 |
六缸、直列柴油機 |
||||
|
功率/排量 |
247/9726 |
生產廠家 |
中國重型汽車集團有限公司 |
|||||
|
選配發動機 |
WD615.96（276/9726） WD615.95E（247/9726） WD615.96E（276/9726） WD615.95C（249/9726） WD615.96C（279/9726） |
|||||||
|
性能參數 |
最高車速(km/h) |
80 |
輪距 |
前 橋 |
2022/2022 |
|||
|
最大爬坡度(%) |
22 |
后 橋 |
2041/2041 |
|||||
|
百公里油耗(L) |
20 |
懸長 |
前 懸 |
1500 |
||||
|
空車駐坡度(%) |
20 |
后 懸 |
1650 |
|||||
|
最小轉彎直徑 |
18 |
行駛角(°) |
接近角 |
16 |
||||
|
最小離地間隙 |
248 |
離去角 |
14 |
|||||
|
專用功能 |
額定托舉質量:38000 |
最大起吊高度(選裝):12000 |
||||||
|
托臂最大有效長度:3200 |
吊臂伸縮行程(選裝):6000 |
|||||||
|
全伸出最大托舉質量:8000 |
額定托牽質量(km/h):12850 |
|||||||
|
最大起吊質量(選裝):48000 |
絞盤 |
數量(只):2 |
||||||
|

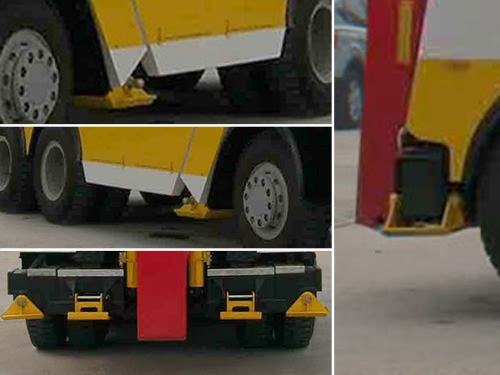

支腿 （選裝） |
數量(只):2 |
額定牽引質量:25000 |
||||||
|
支腿跨距:800 |
鋼絲繩長度:60 |
|||||||
|
最大撐地力(KN):120 |
絞繩速度(m/min):8 |
|||||||
|
產品說明 |
1.該車屬重型清障車，主要用于托牽重型事故車輛。2.可根據用戶需要改裝成拖吊分離型，雙絞盤，最大起吊質量達48噸，最大起吊高度12米，最大索引質量達38噸；選裝遙控操作，側絞盤。3.廣泛適用于公安交警、機場、碼頭、汽車修理行業及高速公路等有關部門及時、快速清理事故、故障違章等車輛。 |
|||||||
以上所列參數供用戶選購參考，湖北江南公司保留改進產品的權利。（第二百三十一批）
整車參考價及底盤配置：
|
整車出廠價 |
發動機型號 |
功率 |
排放標準 |
軸距 |
變速箱 |
前橋 |
后橋 |
車架 |
輪胎 |
|
91萬 |
WD615.95 |
247p |
國3 共軌 |
1800+4600+1350mm |
重汽10檔 |
9 |
16 |
300 |
12.00R20 |
|
89.8萬 |
WD615.95E |
247p |
國3 EGR |
1800+4600+1350mm |
重汽10檔 |
9 |
16 |
300 |
12.00R20 |
改裝配置：
|
車型名稱 |
最大拖牽 |
后支撐腿 |
前支撐腿 |
洗手裝置 |
警燈警報器 |
卷揚機數量 |
卷揚機噸位 |
后拖臂托舉 |
最大起吊 |
|
重汽前四后八拖吊 聯體清障車 |
38噸 |
有 |
有 |
無 |
有 |
2套 |
25噸 |
38噸 |
48噸 |
更多清障車配置、價格，聯系湖北江南專用特種汽車有限公司-黃遠波。手機：13377811799，QQ:815297906，郵箱：13797870063@163.com 網址：www.zyc4.com
重汽豪沃重型清障車詳細描述
|
底盤型號 |
ZZ1317N4667C(含空調) |
|||
|
上裝結構型式 |
吊臂360度回轉，液壓托臂，手動卡具，四個支撐馬腿。 |
|||
|
空 載 |
整備質量 |
24500 |
||
|
1、2軸 |
6990/7000 |
|||
|
3、4軸 |
10510 |
|||
|
滿 載 (kg) |
滿載質量 |
35630 |
||
|
1、2軸 |
5810/5820 |
|||
|
3、4軸 |
24000 |
|||
|
外廓尺寸 |
長 |
11420 |
||
|
寬 |
2496 |
|||
|
高 |
34560 |
|||
|
軸距 |
1800+4600+1350 |
|||
|
輪距(1-4軸)(mm) |
2022/2022/1830/1830 |
|||
|
前懸 |
15OO |
|||
|
后懸 |
1620 |
|||
|
接近角（°） |
13.7 |
|||
|
離去角（°） |
14.1 |
|||
|
驅動形式 |
8×4 |
|||
|
輪胎規格 |
12.OO-20 |
|||
|
最高車速（km/h） |
90 |
|||
|
最小轉彎直徑 |
24 |
|||
|
最小離地間隙 |
298 |
|||
|
發動機 |
型號 |
WD615.95E |
||
|
功率（kW/r/min） |
247KW/2200 |
|||
|
百公里耗油量（L/100km） |
34 |
|||
|
起重臂 |
基本臂長 |
6030 |
||
|
臂總長 |
9530 |
|||
|
油缸工作行程 |
3500 |
|||
|
起吊點距地最大高度 |
9850 |
|||
|
吊臂最大起吊質量 |
22000 |
|||
|
絞盤 |
雙10噸絞盤 |
繩長40米 |
||
|
托臂 |
最大有效長度 |
2950 |
||
|
伸縮行程 |
750+750 |
|||
|
舉升行程 |
650 |
|||
|
額定托舉質量 |
20000 |
|||
|
額定拖牽質量 |
60000 |
|||
|
隨車 附件 |
原車隨車工具壹套，備胎壹條,長排工程燈壹條（含警報器），捆綁帶2根,全車液壓管接頭密封件壹套，大小托架各壹副，平立小套筒各壹套，彈簧鋼板托叉壹副，大小托叉各壹副。 |
|||
1，底盤部分：底盤采用重汽豪沃前四后八（ZZ1317N4668W ZZ1317N4667C)。重汽336馬力發動機，豪沃10檔變速箱，12.00R20鋼絲胎，原裝取力器，7噸雙前橋，16噸雙后橋，軸距1800+4600+1350，平頂駕駛室。
2，上裝部分：30T20D2聯體上裝，三節六變型吊臂，三節托臂，分體式車廂，雙側聯動操作裝置，帶遙控操作，后工作燈三只，2個150KN液壓絞盤（10噸）50米鋼絲繩，一個洗手箱，U型報胎裝置一套，托叉5對，托叉座1對，鏈鉤2條，1個長排工程警燈（LED），輔助燈總成1套，輔助制動氣管總成1套。
湖北江南專用特種汽車有限公司專業改裝生產東風小霸王清障車、東風多利卡托吊型清障車、東風多利卡平板清障車、慶鈴五十鈴平板型清障車、東風三平柴清障車、東風140清障車、東風145清障車、東風153清障車、東風1208清障車等東風、解放、斯太爾、慶鈴、江淮系列道路清障車。
清障車是在專用載貨底盤基礎上配裝托舉、拖曳、起重等裝置，具有托舉、牽引、起吊、升降平臺、背載運輸?shù)裙δ埽僮鞣奖憧旖?、造型美觀、安全可靠。廣泛用于公路、公安交警、機場、碼頭、汽車修理行業及高速公路公司等部門，可及時、快速清理事故、故障、違章等車輛。
一拖二清障車根據清障作業能力，清障車可分為輕型、中重型及超重型；根據作業裝置的結構特點，清障車可分為托吊分離型、托吊聯體型、平板背載型、平臺升降型；根據清障車中的吊臂、托臂特有的功能，清障車又可分為吊臂旋轉型、吊臂滑動型、托臂折疊(負載)型等。
對道路清障車有特殊要求的用戶請致電湖北江南改裝廠，我們可為用戶定單設計、改裝，并可加裝方向助力、空調等附件.
