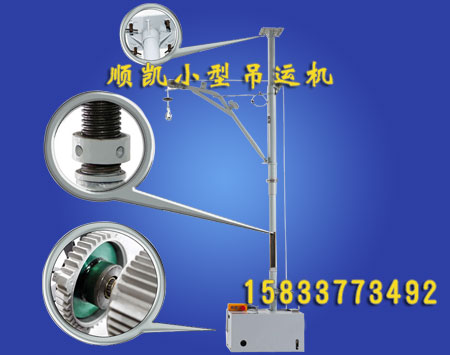

小型吊運機由動力裝置和支架兩部分組成。

　　1、動力裝置由電動機、減速器、離合器、制動器、繩筒及鋼絲繩等組成。電動機為傍磁式單相電容電動機，設計有斷電即制動的機構；電機還裝有熱敏開關，可防止電機過熱而燒毀；減速機為兩級齒輪減速，固連于電機；離合器、制動器與蠅筒裝為一體，但離合器處于脫離狀態時，可實現快速下降，操作制動器可控制下降速度以避免發生沖擊。動力裝置外殼正面所開的圓孔可用來安裝吹風機，用戶可根據需要配備吹風機進行強制冷卻。殼體自身帶有工具箱，內裝有離合器手柄、帶制動柄的專用扳手、千斤螺母墊圈、桿頂帽、按鈕起動器、行程開關、電線和說明書等。

　　2、支架部分由螺桿，千斤螺母及立桿構成的主桿和轉動臂組成。轉動臂可在主桿上轉動360度，在臂端設有行程開關以防操作失誤或按鈕失靈而造成的起吊過位事故。

　　操作按鈕起動器實現電機正反轉可將鋼絲繩卷繞、放開，并通過支架部分滑輪起吊，下放物件來完成吊運作業。

小型吊運機的主要特點

       1、小型吊運機攜帶方便

　　小吊機系列產品體積小、重量輕、小巧玲瓏、結構緊湊、攜帶方便。

　　2、小型吊運機安裝簡便，

　　將動力裝置安放在靠近窗戶（或陽臺）處，組裝支架部分，并將其插入動力裝置的底座孔中，5分鐘就可安裝好。

　　3、小型吊運機吊運速度快，4秒提升1米，10層樓3分鐘就可打來回，配用"專用工具"吊運速度驚人，并且樓層越高優勢越大

　　4、小型吊運機適用范圍廣

　　采用220伏單相電源，用于裝潢公司、吊運公司、安裝公司、搬家公司、工廠車間、修理部門、倉儲庫房等多種行業及居民家庭。同時還有廣泛的使用場所，除可裝于戶內，還可安裝于房頂，可利用角手架安裝于大型工程工地，也可代替龍門吊運于小型建筑工程。能安裝防護網、廣告牌，也能做樓頂防水現澆工程；能修井修泵還能存放水果、曬糧 ……

　　5、小型吊運機容易操作、安全可靠。

　　一個小時就可以學會操作機器，按本說明書操作出現以外時，起吊物件可碰到限位器并撥動行程開關，即刻切斷電源，可確保操作安全。

小型吊運機的安裝

選定便于安裝操作的位置，將桿頂帽上固定一塊300×120×30的硬雜木，若裝機底面光滑還要備動力箱襯墊，即可進行安裝。

　　1、將動力箱安放在靠近窗戶或陽臺處（若地面光滑要在動力箱下部墊上柔性襯墊）

　　2、組裝支架部分

　?。?） 將千斤螺母墊圈墊于千斤螺母上；

　?。?） 力桿插于螺桿上；

　?。?） 將軸承于立桿夾緊器上面；

　?。?） 裝轉動臂于立桿軸承上；

　　（5） 裝帶木板的桿頂帽于立桿頂端。

　　3、將裝好的支架部分插入動力箱底座孔中。

　　4、螺桿螺紋處加適量的潤滑油，再擰緊千斤螺母。（注意：必須使支架主桿垂直于地面。）

　　5、調整轉動臂高低，使其位置適當，再調整拉臂鋼絲繩長短，以適應所吊物件。

　　6、用離合器手柄將離合器撥于脫離狀態，從動力箱中取出鋼絲繩，松開兩個滑輪上面的螺絲繩鎖子將鋼絲繩穿過支架上的兩個滑輪再將鋼絲繩鎖子鎖好。

　　7、取出電源線、按鈕啟動器和行程開關，將行程開關裝于臂端固定盒中。

　　8、通電空負荷試機，檢查其啟動開關是否靈活，限位器、行程開關是否可靠。
