QTGF-DQ-II型 輕風固封系統
簡介
（輕風固封）反應釜安全環保調壓系統，利用惰性氣體（如氮?dú)猢p氬氣）等，將壓力設定到適當值，以達到壓制揮發性介質與設備外界隔離的目的。該系統控制，完美結合了穩壓﹑泄壓﹑及定壓排放等功能。新型固封系統的設計，即滿足反應罐內填充適量惰性氣體外，又彌補了由于物料閃蒸時，所導致惰性氣體被排放，而未能及時進行補充，從而帶來的安全隱患。

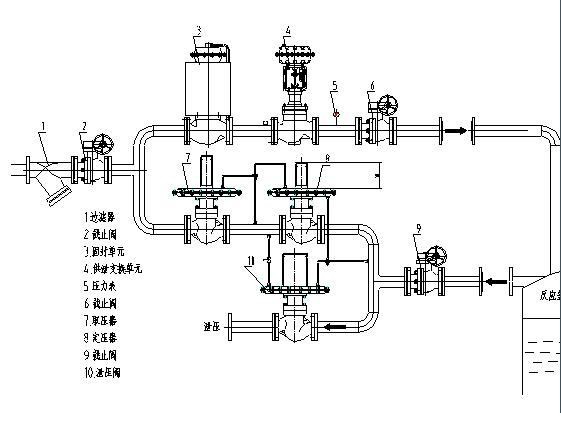

示意圖：
主要技術參數及性能指示
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
||||||||
|
閥及零部件直徑 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
額定流量系數KV |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
|
額定行程L(mm) |
8 |
10 |
14 |
|||||||||
|
流量特性 |
快開 |
|||||||||||
|
公稱壓力PN（MPa） |
1.6 |
|||||||||||
|
被調介質溫度（℃） |
≤80 |
|||||||||||
|
調節精度（％） |
±5％ |
|||||||||||
|
允許泄漏等級 |
標準級：Ⅳ（GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92) |
|||||||||||
系統零件型號：
|
零件名稱 |
型號 |
|
1.過濾器 |
Y-TLE-16 |
|
2.截止閥 |
Q41FWB-16 |
|
3.固封單元 |
FT4113-16B |
|
4.供壓交換單元 |
SQJH-16B |
|
5.壓力表 |
YN60ZT |
|
6.截止閥 |
-------- |
|
7.取壓器 |
YCQ-16K |
|
8.定壓器 |
YCD-16K |
|
9.截止閥 |
-------- |
|
10.泄壓閥 |
ZVXM-16K |
材質：
|
零件名稱 |
材料 |
|
管道 |
304 |
|
閥 |
304/316 |
|
膜片 |
膠+F4 |
|
密封件 |
聚四氟乙烯 |
|
緊固件 |
304 |
|
取壓管 |
304 |
|
過濾器 |
304 |
安裝：
（1）安裝前，檢查整機零件是否缺損或者松動，對管道應進行清洗，介質流向應與閥體箭頭指向一致。
(2) 為便于現場維修與操作，四周應留有適當?shù)目臻g。
（3）閥門應正立垂直安裝在水平管道上，閥體與管道的法蘭連接，要注意軸度，并應安裝在環境溫度不超過-25~55°C的場合使用。
使用：
（1）開啟固封系統前端入口截止閥（示圖：2），使介質緩慢流入固封系統管道內
（2）打開與反應釜連接處的供﹑（示圖：6﹑9 ）兩個截止閥
（3）在惰性氣體進入釜內的同時，可向釜送入物料
（4）反應結束后，出料前，先將（示圖：6﹑9 ）開啟狀態的供﹑泄截止閥關閉，以免出料時高壓氣體倒灌，導致固封系統工作膜片損壞
型號編制
|
公稱通徑【供】 【泄】 |
|
|
15 |
25 |
|
20 |
32 |
|
25 |
40 |
|
32 |
50 |
□Q-微壓控制類別
□T-調節控制
□G-固定循環形式
□F-密封壓制
□DQ-氮?dú)?nbsp; □YQ-氬氣
□ I-一個泄壓設定點 □ II-一個泄壓設定點﹑一個定壓點
|
公稱壓力(MPa) |
|
|
16 |
1.6 |
列：15/32QTGF-DQ-I-16 表示：供壓?jiǎn)卧獮镈N15的公稱通徑，泄壓?jiǎn)卧獮镈N32的公稱通徑，微壓控制類，調節控制型，壓制揮發，氮?dú)獗Ｗo(hù)，一個供壓設定點一個泄壓設定點狀態，公稱壓力1.6MPa的系統。
