產品詳情
一、產品概述
湖南朝陽機電股份有限公司是生產各類水泵的專業廠家，擁有雄厚的技術力量、先進的制造技術和加工設備，完善的檢測手段和質量保證體系?！俺枴迸茲撍脮充N全國各地。

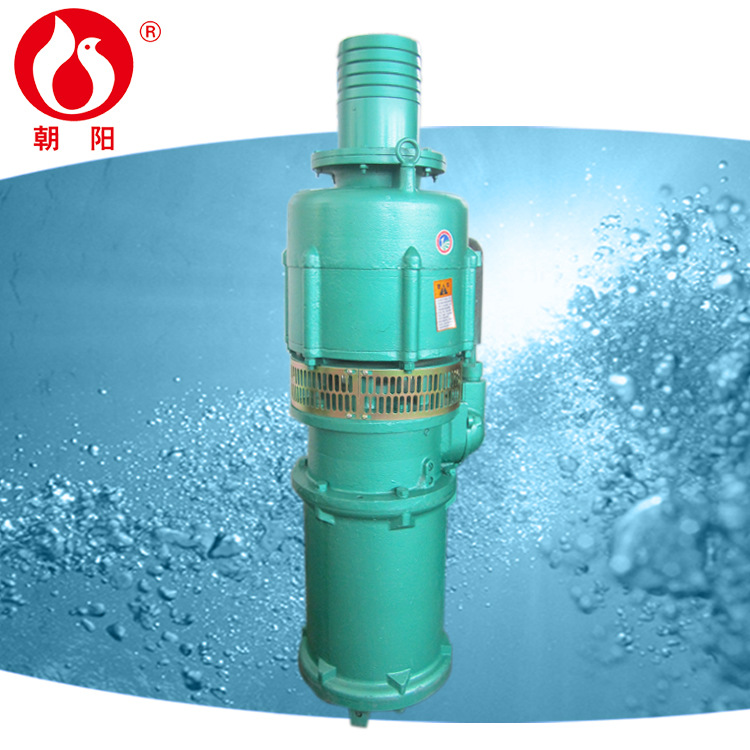

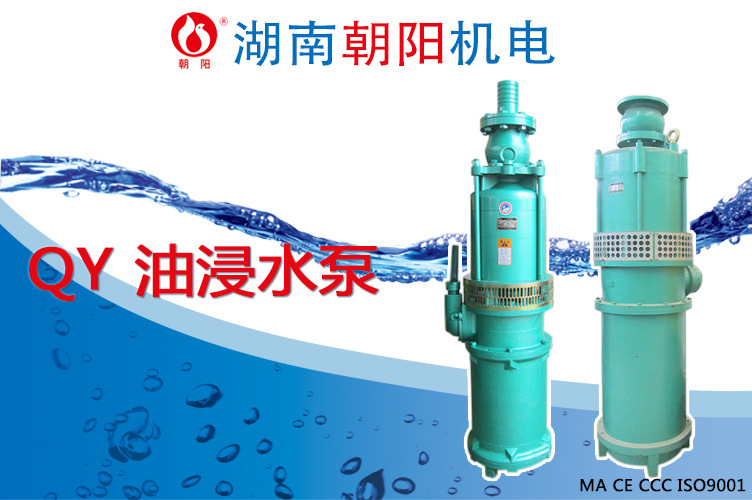

1、朝陽牌QY型小型潛水泵系充油式立式感應電機和不同材質的泵組成，上泵式結構，泵和電機連接部分同軸直接和連接器聯接（三級以上多級泵）。對70米以上高揚程泵還配用減壓逆止閥，確保泵在停機時的安全。該系列潛水電泵采用電子計算機進行優化設計，制造工藝精湛。其特點：泵和電機同軸直連，安全可靠，高效節能，安裝簡單，移動方便，是廣大農村，工礦企業、城建和工程實施等給排水的理想設備，尤其適用于一般礦山井下排水。用戶可根據適用條件選用合適的機型以及外配相應的手動綜合啟動器等保護裝置。
2、適用環境
QY型小型全揚程潛水泵以其優越的使用運行性能，可廣泛的應用于國民經濟的許多領域。
（1）農業排灌;
（2）井下提水，水塔送水；
（3） 雨后排澇，洼地防汛；
（4）船舶艙底排水，噴灌，沖洗和消防場所使用；
（5）工礦企業和城建企業給排水，尤其使用于一般礦山井下排水。
3、使用條件
（1）輸送清水或物理及化學性質類似清水的其他液體；
（2）水溫不超過+40℃；
（3）水質的PH值在5.5-8.5范圍內；
（4）電泵潛水深度在0.5-5米之間，最深不超過10米；
（5）根據用戶訂貨要求，額定電壓可選用380V或660V，頻率為50HZ；
（6）水中含沙量或不溶于水的固體不超過0.1%。
