產品詳情
|
型號 |
流量 |
揚程m |
輸入軸轉速n/min |
軸功率KW |
自吸高度m |
自吸時間min/5m |
輸入軸旋轉 方向 |
|
|
m³/h |
l/imn |
|||||||
|
80QZ60/90N(S) |
60 |
1000 |
90 |
1180 |
22.5 |
6.5 |
1.0 |
左、右旋轉 |
|

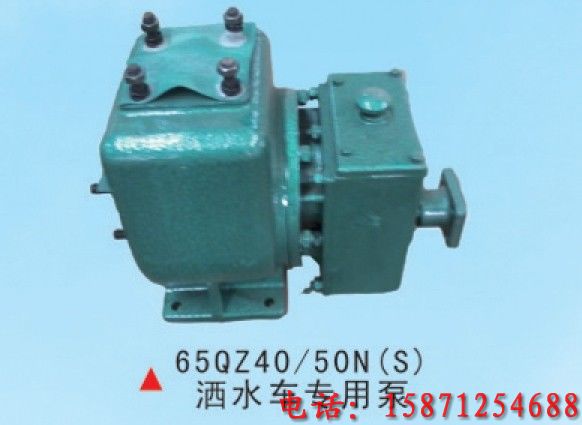

65QZ40/50N(S) |
40 |
660 |
50 |
1450 |
9.25 |
6.5 |
1.0 |
左、右旋轉 |
一、產品描述 |
||
|
本公司生產的水泵，是灑水車專用水泵，為提高灑水車的專用性能開發的新產品，符合汽車行業標準QC/T29114-93中對泵規定的要求。具有結構合理、自吸性能強、運轉平穩可靠、安裝維修方便等特點。 |
||
|
二、結構特點 |
||
|

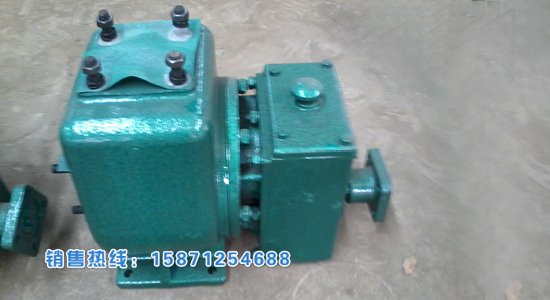

1、型號：80QZ-60/90N、 65QZ-40/50N 泵為帶有增速箱的自吸式離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部體組成。 2、泵工作時需要的動力直接由汽車發動機通過取力器提供。作地面泵站也可用電機或柴油機驅動。 3、當水源含有泥沙、雜物時，吸入管進口應置于網罩內，網罩通孔面積應大于300cm²，而網孔直徑應小于6mm。 4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。 |
||
|
三、工作原理 |
||
|
該類型泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液室組成。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過成；當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用。 |
||
|
四、注意事項 |
||
|
1、泵工作前必須將泵內灌滿引水，否則機械密封損壞造成漏水。工作時進口管不得漏氣，吸水口必須浸沒于水中，防止空氣吸入。 2、氣溫低于零度時，工作完成后，必須放干泵內的水，否則因結冰脹破泵箱體。 3、當水源含有泥沙、雜物取水時應嚴防吸入損環機械密封。 4、在正常自吸高度內，泵啟動后2分鐘，還未出水，請立即停機檢查。 |
灑水車水泵易損零件表
|
序 號 |
易 損 件 名 稱 |
型 號 及 規 格 |
數 量 |
備 注 |
|
14 |
機械密封 |
120P---35 |
1 |
80QZ60/90 |
|
18 |
軸承 |
7307E |
4 |
|
|
21 |
油封 |
FB35*62*12 |
2 |
|
|
12 |
三角密封圈 |
定制 |
1組 |
|
|
2 |
放水閥 |
1/2” |
1 |
|
|
5 |
機械密封 |
108---28 |
1 |
65QZ40/50 |
|
油封 |
FB30*50*10 |
2 |
||
|
軸承 |
30206E |
4 |
執行副總：李安元
24時熱線：15871254688、15072988388 15071243838
辦公電話：0722-3812998
商務QQ ：1805703803
公司地址：湖北省隨州市曾都區經濟開發區
網址：http://www.szyfby.cn
我公司可供應的專用車配件：65QZ40/45、65QZ40/50、80QZ60/90自吸式灑水車水泵、60YHCB-30油罐車油泵、80YHCB-60油罐車油泵、100YHCB-100油罐車油泵、XD-25吸污吸糞車真空泵、XD-63吸污吸糞車真空泵、XD-100吸污吸糞車真空泵、XD-185吸污吸糞車真空泵、XD-240吸污吸糞車真空泵、XD-350吸污吸糞車真空泵、XD-420吸污吸糞車真空泵、灑水車灑水炮、灑水車?guó)喿靽姟?span>|蓮蓬頭、萬向噴頭、后灑噴頭、前沖頭灑水車二通球閥、三通球閥、三通濾網、油罐車鋁合金二通球閥、濾網三通、化工車不銹鋼二通球閥、吸糞吸污車水氣分離器、球閥、綠化卷盤、噴藥卷盤、噴藥槍、消防接頭、灑水砣、前沖、萬向噴咀、蓮蓬噴頭、鴨子咀、綠化灑水炮、抽水管、音樂喇叭，電腦加油機、加油卷盤、油泵、取力器、流量表、液位計、傳動軸、耐壓管、三通四位、軟管接頭、垃圾斗、環衛環保鐵制掛桶和PVC材料垃圾桶，吸污車單向閥等各類專用車配件。

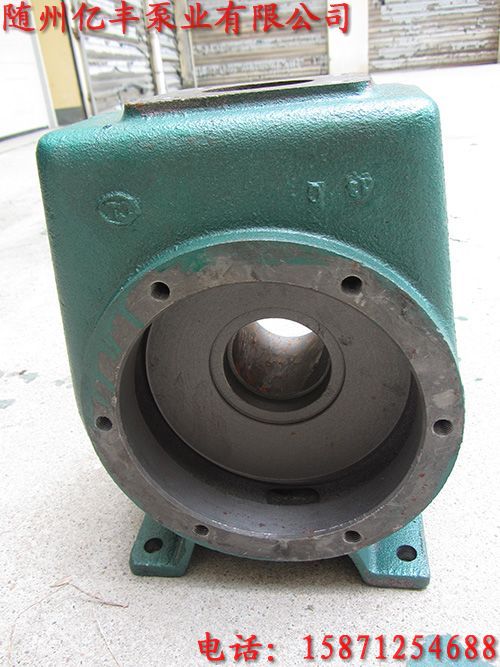

灑水泵配件：灑水車水泵葉輪、灑水車水泵水封、灑水車水泵油封、灑水車水泵軸承、灑水車水泵齒輪軸、灑水車水泵泵殼、灑水車水泵后蓋殼、灑水車水泵齒輪箱殼、灑水車水泵齒輪
