產品詳情

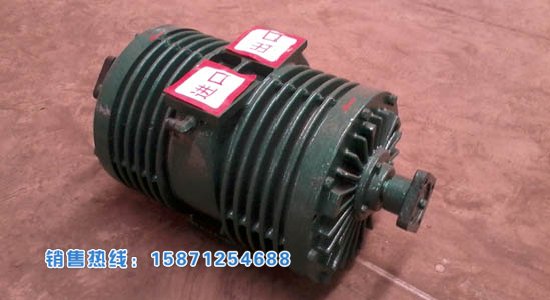

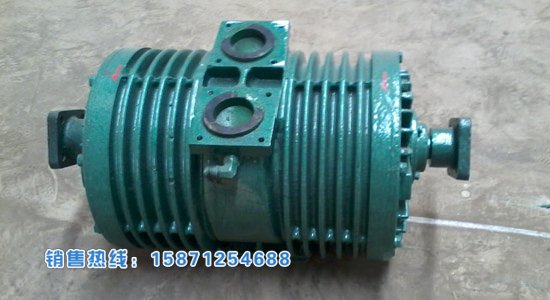

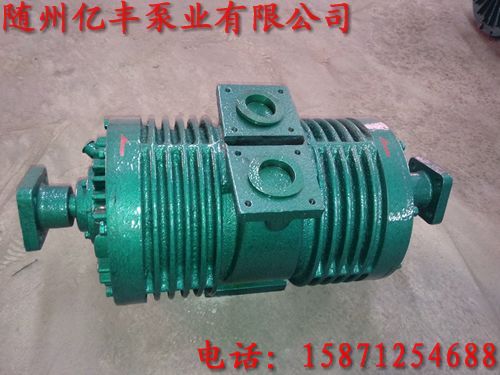

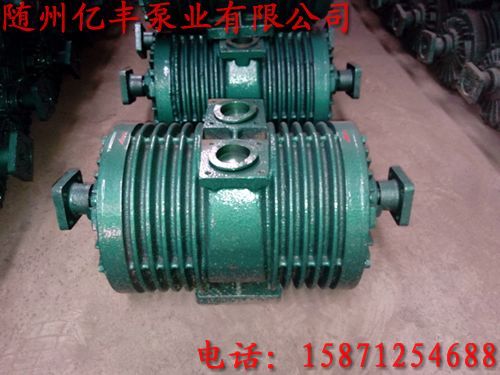

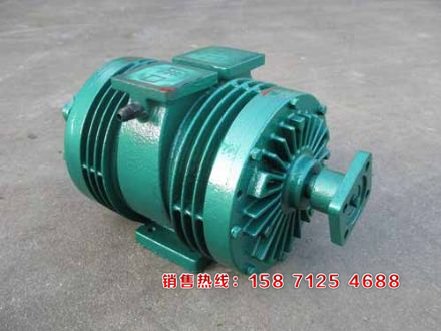

我公司自行研制開發的XD單級多旋片式系列真空泵，采用了國外先進技術、高科技材料及先進工藝。具有結構緊湊、外形美觀、真空度高、適用范圍廣、使用壽命長、維修方便、可抽真空也可壓縮空氣。主要用于特大型、中型、小型吸糞、吸污專用車及工礦企業、學校使用。
二、性能參數
|
型號 |
抽氣速率 |
極限壓力Pa |
轉速 |
消耗功率 |
進、排氣孔徑 |
建義適用車型 |
最高泵溫 |
|
|
M3/h |
L/S |
|||||||
|
XD-420 |
420 |
120 |
-90000 |
950 |
≤13 |
￠50 |
(8-15)m3 |
≤90 |
|
XD-350 |
350 |
97 |
－90000 |
950 |
≤10 |
￠50 |
(4-8)m3 |
≤90 |
|
XD-240 |
240 |
80 |
－90000 |
950 |
≤8 |
￠50 |
(3-5)m3 |
|
|
XD-185 |
185 |
52 |
－90000 |
950 |
≤5 |
￠50 |
(1－3)m3 |
|
三、結構

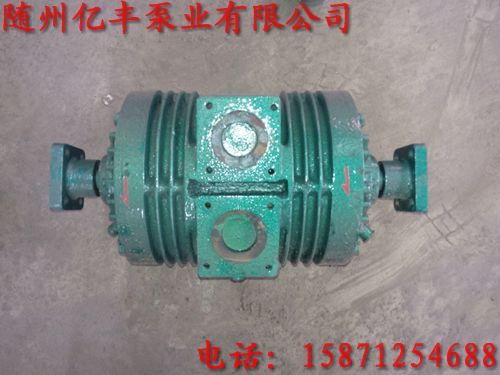

XD單級多旋片式系列真空泵主要由泵體、轉子、前后端蓋、旋片、軸承、聯軸器等零件組成，轉子中心偏置于泵體中心。
四、工作原理
當偏心轉子旋轉時，旋片在離心力的作用下緊貼著泵體內壁滑動，吸氣工作室的容積逐漸增大，被抽氣體吸入其中，直到旋片轉到吸氣結束，吸入氣體被隔離。
轉子繼續旋轉，被隔離氣體逐漸被壓縮，壓力增高，當壓力超過排氣口的壓力時，則氣體被排出泵外。這樣反復循環，將容器中的空氣抽去形成真空。
五、安裝調試
1、用合適的架子、角鐵、將泵安裝在汽車大梁內側，泵的位置高低、左右、前后，同取力器傳動軸軸心線確定，在與汽車大梁的部件不干涉的情況下盡量靠近取力器和大梁。泵軸與取力器傳動軸的連接傾斜角不得大于7ºC。
2、吸氣管系統嚴禁泄漏，否則影響真空度，排氣管也應無泄漏以免真空排出，污染環境，浪費能源。

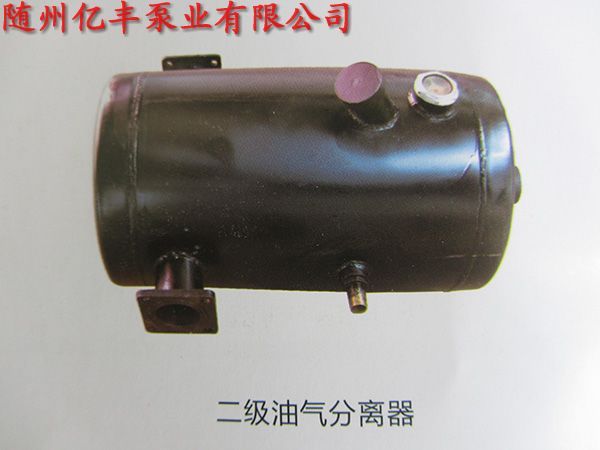

3、油氣分離器安裝位置應以其出油口高于真空泵進油接頭為宜。高寒地區或寒冷季節要換防凍潤滑油，以確保油路暢通，首次使用50小時后要更換新的潤滑油，并定進清洗。
六、維護保養
1、應經常檢查油量、油質是否正常，若已乳化則必須更換新油。

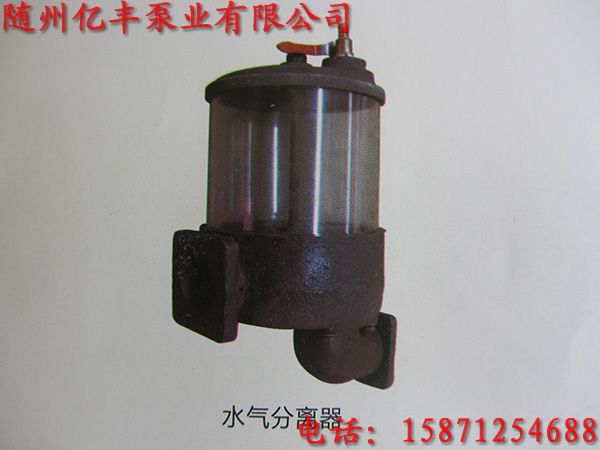

2、水氣分離器分離出來的水存放其內，應定時將其放掉，否則影響排氣。
