產品詳情

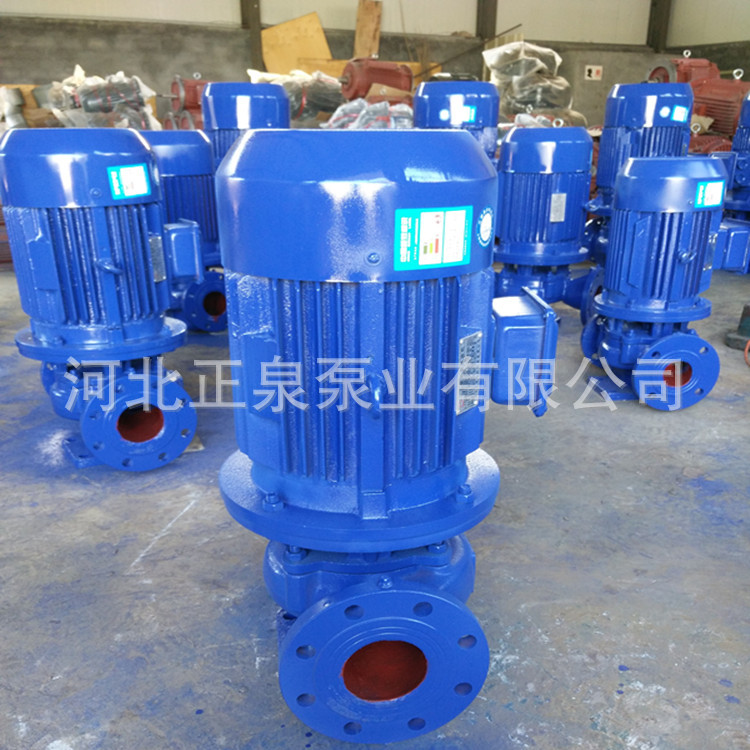

產品名稱：ISGl立式管道離心泵
流量范圍：Q=1.1～1080m3/h
揚程范圍：H=5~125m
輸送溫度：-20-180℃ (高于80℃時請申明)
吸入壓力：0-6MPa (高于0.4 MPa時請申明)
密封形式：機械密封
材質：HT200、HT250、QT600、ZG、304、316、316L、317L

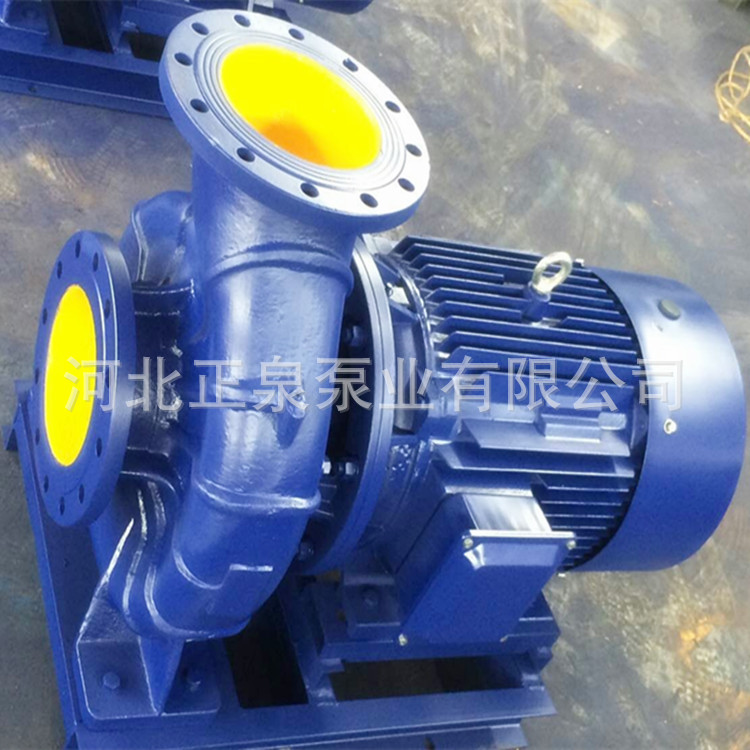

ISG型臥式管道離心泵
概述；’
ISG型系列單級單吸管道離心泵，是本單位科技人員聯合國國內水泵專家，選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。
ISG型立式管道離心泵，供輸送清水及物理化學性子類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
結構特點
1、泵與電機同端蓋，軸向尺寸縮短，結構簡單。
2、泵體上設有取壓孔和放水孔。
3、泵體上設有排氣閥，工人箭能排入泵內空氣。
4、泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。
型號說明
例：ISG50-160(I)A(B)
50—泵進出口直徑為50mm
160—葉輪名義外徑為160mm
I—流量分類
A—葉輪外徑切割代號
B—葉輪經第二次切割
ISG—單級單吸管道離心泵
例：ISGD50-160(I)A(B)
50—泵進出口直徑為50mm
160—葉輪名義外徑為160mm
I—流量分類
A—葉輪外徑切割代號
B—葉輪經第二次切割
ISGD—低速立式管道離心泵
