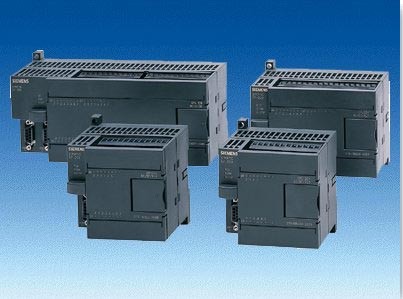

S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如： 沖壓機床 磨床 印刷機械 橡膠化工機械 中央空調 電梯控制 運動系統
S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
CPU 221
本機集成6輸入/4輸出共10個數字量I/O點。
無I/O擴展能力。6K字節程序和數據存儲空間。
4 個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。
1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。
非常適合于小點數控制的微型控制器。
CPU 222
本機集成8輸入/6輸出共14個數字量I/O點。
可連接2個擴展模塊，最大擴展至78路數字量I/O點或10路模擬量I/O 點。
6K字節程序和數據存儲空間。
4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。
1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。
是具有擴展能力的、適應性更廣泛的全功能控制器。
CPU 224
本機集成14輸入/10輸出共24個數字量I/O點。
可連接7個擴展模塊，最大擴展至168路數字量I/O點或35路模擬量I/O 點。
13K字節程序和數據存儲空間。
6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。
1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。
I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
CPU 226這個主要是其中的可編程控制器等級不同和模板差別，就是s7-200屬于入門級，而s7-300和s7-400相對于較高端的運用。就是西門子可編程序控制器產品的序列編號。
一、各種機型的結構特點和技術指標
? 1.從結構上來說，可以是：整體式模塊式 ? 2.從技術指標上來說 ，主要有：內存的容 量以及CPU的掃描速度 ? 通訊功能和連網功能（包 括通訊口的數量） ? 本機的I/O點（包括開關量、 模擬量） ? 擴展能力（I/O映射區的大 ?。?? 安全性能 等等
二、系統的配置
? ? ? ? ? ? ? ? ? ? 硬件 ：主機（CPU模塊） I/O模塊（本機的和擴展的） 通訊電纜等 軟件： 操作平臺 編程語言、指令系統 軟件的操作等 硬件線路的連接方法： I/O端子的連接（與現場的連接和與電源的連接、 本機的和擴展的） 電源的連接（接地、公共端、極性等） 屏蔽等
第二節S7-200的軟件系統和指令系 統的學習原則
? 一、軟件系統：
一、軟件系統：
? 1. 軟件的運行環境 ? 2. 軟件的操作方法 ? 3. 系統的組態及工作方式（工作方式有時 也可由硬件設置） ? 4. 存儲器的分類、數據類型以及尋址方式
二、指令系統：
? 對各類“軟”器件指令的功能的比照，是實現“移植”的 關鍵。 ? 比如：對定時器指令的幾個要素進行比照： ? 1.定時器的時基（類型） 4. 定時器的當前值 ? 2.使能端的控制 5. 定時器的復位 ? 3.定時器的預置值 6. 定時器的狀態（位） ? 當你完成了這些比照之后，對于定時器指令的表示方法 及有關的功能（延時、定時的接通與關斷等）便能了然于 胸，從而可以在編程中順利地引用。 ? 根據上述思路，不難找到計數器指令“移植”的對應點， 同樣可以方便地實現其他指令的“移植”。這樣，對于一 種新的PLC機型的學習和應用會變得簡單和方便。
第三節 S7-200CPU編程的基本概 念和尋址方式
一、編程語言. 編程元素. 程序結構
? 梯形圖（LAD）——接點、線圈、功能框、 網絡 ? 語句表（STL）——語句組成：指令+操作 數（可選） 類似于匯編語言
二、數據類型和數值表示
? 1. 數據類型：b（bit 1位）、B（Byte 8bit）、W（Word 16bit）、DW（DWord 32bit）、R（Real 32bit）
一、各種機型的結構特點和技術指標
? 1.從結構上來說，可以是：整體式模塊式 ? 2.從技術指標上來說 ，主要有：內存的容 量以及CPU的掃描速度 ? 通訊功能和連網功能（包 括通訊口的數量） ? 本機的I/O點（包括開關量、 模擬量） ? 擴展能力（I/O映射區的大 ?。?? 安全性能 等等
二、系統的配置
? ? ? ? ? ? ? ? ? ? 硬件 ：主機（CPU模塊） I/O模塊（本機的和擴展的） 通訊電纜等 軟件： 操作平臺 編程語言、指令系統 軟件的操作等 硬件線路的連接方法： I/O端子的連接（與現場的連接和與電源的連接、 本機的和擴展的） 電源的連接（接地、公共端、極性等） 屏蔽等
第二節S7-200的軟件系統和指令系 統的學習原則
