一、手機中框介紹：
手機中框也叫手機中殼，是手機的框架，支撐整部手機。手機中框須經多次處理，如打磨、CNC、鉆孔等以便安CPU及卡槽等。所以，對其平面度、裝配位尺寸要求嚴格
二、適用范圍：
此案例為智能手機中框的尺寸測量。
三、測量注意事項：
根據圖紙要求測量外形長和寬、裝配位長寬間距、平面度等。
四、測量過程分析：
第一步：工件分析。進行常規檢測。
第二步：工件裝夾。了解基準和測量要求后，就可以進行工件的裝夾了。
五、具體測量步驟：

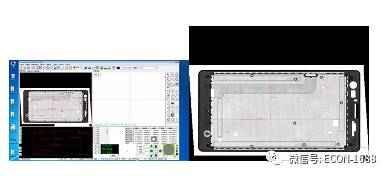

測量?jī)x器選擇全自動影像測量?jī)x+激光配置。
1、將產品固定于測量?jī)x玻璃臺面上，為實現快速自動測量建議治具擺放；
2、設定圖紙標定之客戶坐標；
3、按圖紙要求對實際產品進行數據測量并標注 ；
4、將當前編程進行保存，后續相關產品只需調用即可進行自動測量；
六、手機中框檢測機型推薦：
激光全自動影像測量?jī)xACCURA III A 系列；
