廣東100萬大卡天然氣導熱油爐廠家價格

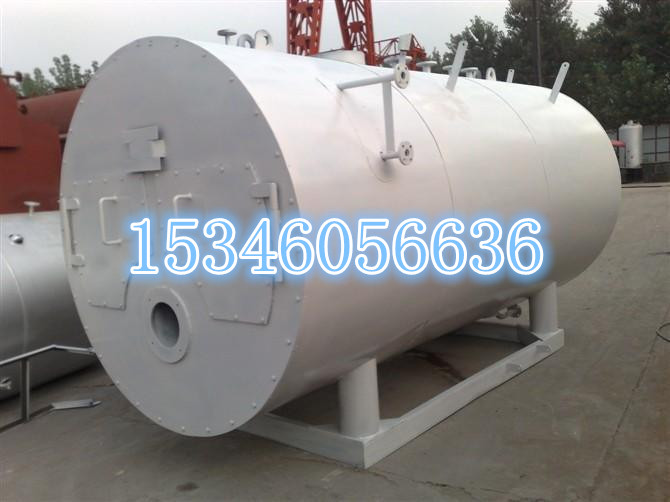

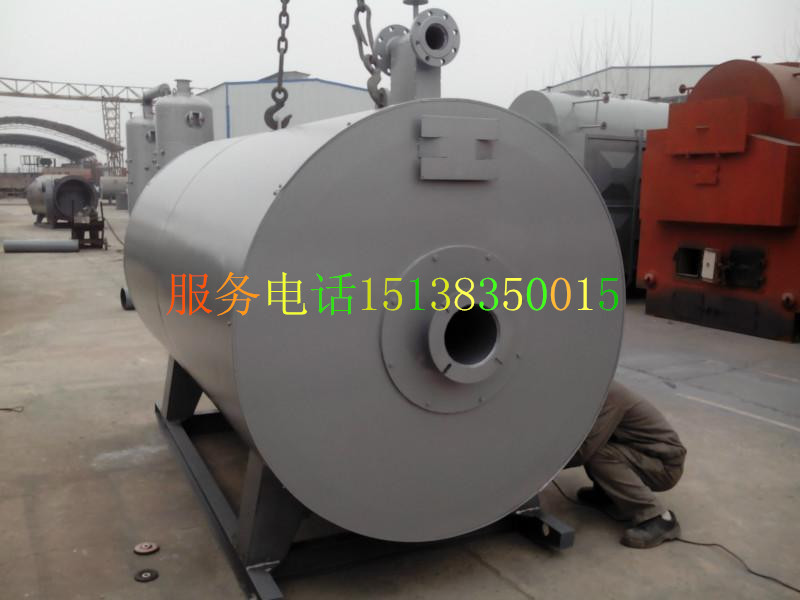

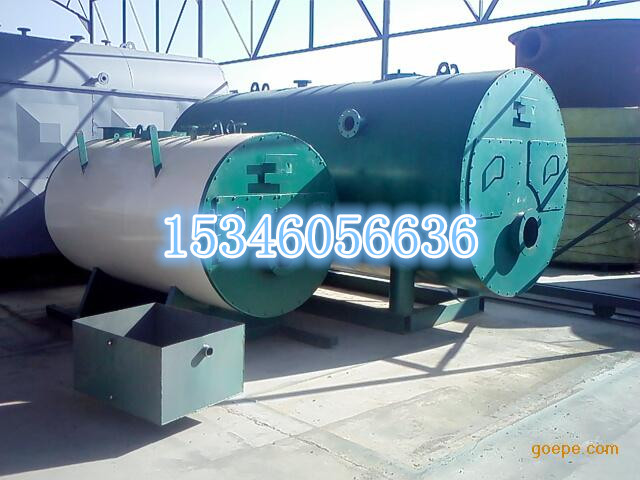

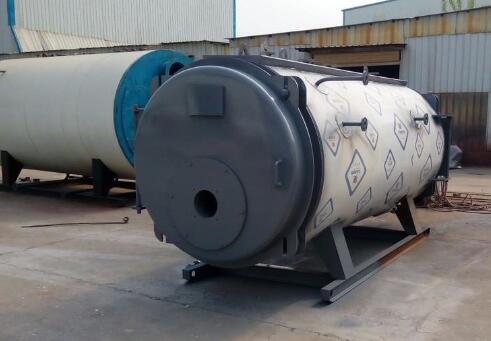

產品名稱： YYW系列臥式燃氣有機熱載體爐
產品型號： YYW
產品簡介： YYW系列臥式燃氣導熱油鍋爐是河南金泰鍋爐集團有限公司的服務項目之一，該產品使用液相循環供熱，無冷凝排放熱損失，供熱系統熱效率高。
服務電話；15138350015
YYW系列燃氣導熱油爐結構簡介：
性能特點：
（1）、獲得低壓高溫熱介質，調節方便，供熱均勻，可以滿足精確的工藝溫度。
（2）、液相循環供熱，無冷凝排放熱損失，供熱系統熱效率高。
（3）、工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。
（4）、循環供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施。
適用于：
1、化學工業－－油脂化工、聚合工業、反應罐、蒸餾、濃縮。
2、塑料工業－－塑料發炮、擠壓定型。
3、紡織工業－－樹脂定型機、染色機、干燥室、高溫機、滾筒機。
4、橡膠工業－－橡膠的硫化加熱。
5、食品工業－－蒸煮、干燥、植物油提煉。
6、林產工業－－夾板、保麗板、纖維板的加溫定型。
7、紙品工業－－包裝紙箱的多層紙板、烘干、干燥。
8、其 它－－金屬電鍍槽的加熱、涂料縮合、干燥、醫藥工業蒸餾、還原、濃縮、脫水等。
YYW系列臥式燃氣（天然氣、城市煤氣）熱載體鍋爐技術規范(1)
型號
YYW0.2
YYW0.3
YYW0.35
YYW0.6
YYW0.9
YYW1.2
YYW1.8
YYW2.5
YYW3
額定熱功率
15萬
25萬
30萬
50萬
75萬
100萬
150萬
200萬
250萬
額定熱功率
0.2MW
0.3MW
0.35MW
0.6MW
0.9MW
1.2MW
1.8MW
2.5MW
3MW
熱切率％
90
90
90
90
90
90
90
90
90
設計壓力
1.0Mpa
1.0Mpa
1.0Mpa
1.0Mpa
1.0Mpa
1.0Mpa
1.0Mpa
1.0Mpa
1.0Mpa
最高介質溫度
350°C
350°C
350°C
350°C
350°C
350°C
350°C
350°C
350°C
爐內容油量
0.13m3
0.21m3
0.25m3
0.38m3
0.44m3
0.78m3
1.45m3
1.9m3
2.1m3
循環油量m3/h
30
40
40
80
80
100
100
200
200
連接口徑DN
80
100
100
100
100
125
125
150
150
耗天然氣量(nm3/h)
20
30
40
65
95
125
190
280
350
耗煤氣量(nm3/h)
45
65
85
125
190
255
380
560
710
系統裝機容量
11KW
14KW
14KW
22KW
22KW
40KW
40KW
66KW
70KW
外形尺寸mm
1016
1016
1016
1216
1416
1716
2000
2000
2320
直徑x高度
1850
2050
2350
2450
2900
3300
4100
5100
5300
| 型號 | YYW0.47 | YYW0.7 | YYW0.95 | YYW1.5 | YYW1.9 | YYW3.5 | YYW4.2 | YYW4.7 | YYW6 |
| 額定熱功率 | 40萬 | 60萬 | 80萬 | 125萬 | 160萬 | 300萬 | 360萬 | 400萬 | 500萬 |
| 額定熱功率 | 0.47MW | 0.7MW | 0.95MW | 1.5MW | 1.9MW | 3.5MW | 4.2MW | 4.7MW | 6MW |
| 熱切率％ | 88 | 88 | 88 | 88 | 88 | 86 | 86 | 86 | 86 |
| 設計壓力 | 1.0Mpa | 1.0Mpa | 1.0Mpa | 1.0Mpa | 1.0Mpa | 1.0Mpa | 1.0Mpa | 1.0Mpa | 1.0Mpa |
| 最高介質溫度 | 350°C | 350°C | 350°C | 350°C | 350°C | 350°C | 350°C | 350°C | 350°C |
| 爐內容油量 | 0.35m3 | 0.5m3 | 0.7m3 | 1.3m3 | 1.7m3 | 3m3 | 3.2m3 | 3.7m3 | 4.5m3 |
| 循環油量m3/h | 60 | 60 | 100 | 100 | 160 | 200 | 200 | 260 | 300 |
| 連接口徑DN | 100 | 100 | 125 | 125 | 125 | 200 | 200 | 200 | 250 |
| 耗天然氣量(nm3/h) | 50 | 80 | 105 | 155 | 215 | 450 | 510 | 560 | 700 |
| 耗煤氣量(nm3/h) | 100 | 165 | 210 | 310 | 430 | 900 | 1030 | 1120 | 1420 |
| 系統裝機容量 | 28KW | 30KW | 35KW | 41KW | 66KW | 80KW | 85KW | 95KW | 110KW |
| 外形尺寸長m | 2.7 | 3.1 | 3.5 | 4.4 | 4.8 | 5.8 | 6.3 | 6.5 | 7 |
| 寬x高度 | 1.9x4.5 | 2x4.9 | 1.7x2 | 2.3x7.5 | 2x2.5 | 2.5x3.1 | 2.8x3.3 | 3x3.5 | 3.1x63.6 |
| 序號 | 圖號或型號 | 產品名稱 | 產地 |
| 1 | YQL | 有機熱載體鍋爐主機 | 恒安鍋爐 |
| 2 | BT | 燃燒器 | 意大利 |
| 3 | RY | 熱油泵 | 河北 |
| 4 | CY | 齒輪油泵 | 河北 |
| 5 | YQL | 高位膨脹槽 | 恒安鍋爐 |
| 6 | YQL | 低位膨脹槽 | 恒安鍋爐 |
| 7 | YQL | 油氣分離器 | 上海 |
| 8 | G41 | 過濾器 | 江蘇 |
| 9 | Y5 | 熱電偶、 | 南京 |
| 10 | YQL | 煙囪、 | 恒安鍋爐 |
| 11 | YQL | 煙道 | 恒安鍋爐 |
| 12 | DX | 電器控制柜 | 南京仁泰 |
| 13 | ESS | 雙金屬溫度計 | 新鄉 |
| 14 | YC | 壓力表 | 鄭州宇明 |
| 15 | J41T | 截止閥、 | 鄭州宇明 |
| 16 | J41T | 截止閥、 | 鄭州宇明 |
| 17 | J41T | 球閥 | 鄭州宇明 |
| 18 | DAI | 液位計 | 新鄉 |
| 19 | 熱電偶線 | 南京 | |
| 20 | GB | 螺栓、螺母 | 江蘇 |
| 21 | 安裝使用說明書 | 1份 | |
| 22 | 質量證明書、監檢證明書 | 2份 | |
| 23 | 工藝流程圖、閥門儀表圖 | 2份 | |
| 24 | 鍋爐本體圖 | 1份 | |
| 25 | 鍋爐基礎圖 | 1份 |
