誠信商家兩級跑偏開關HFKPT1-12-30，專業制造商兩級跑偏開關HFKPT1-12-30不容錯過，采購兩級跑偏開關HFKPT1-12-30請咨詢130-5372-5800。

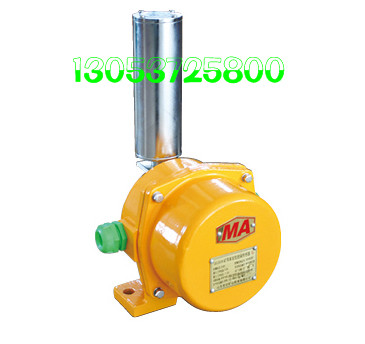

HFKPT1-12-30兩級跑偏開關
概述
HFKPT1系列兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
技術參數：
1．使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85%
三． 技術參數：
1．使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85%
|
2． 主要參數見下表 |
|||||||||
|
型 號 |
動作角度 |
極限角度 |
輸出方式 |
負載 電流 |
復位方式 |
可靠性 |
重量(Kg) |
||
|
一級 |
二級 |
常開 |
常閉 |
||||||
|
DPK-12-30 |
12° |
30° |
70° |
1 |
1 |
5A |
自動復位
|
≥106次 |
2.5 |
|
DPK-10-45 |
10° |
45° |
70° |
1 |
1 |
5A |
|||
|
DPK-20-35 |
20° |
35° |
70° |
1 |
1 |
5A |
|||
當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。
|
2． 主要參數見下表 |
||||||||||
|
型 號 |
動作角度 |
極限角度 |
輸出方式 |
負載 電流 |
復位方式 |
可靠性 |
重量(Kg) |
|||
|
一級 |
二級 |
常開 |
常閉 |
|||||||
|
HFKPT1-12-30 |
12° |
30° |
70° |
1 |
1 |
5A |
自動復位
|
≥106次 |
2.5 |
|
|
|
|
|
|
|
|
|
|
|||
結構特點：
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。
工作原理當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。
安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)。
產品安裝使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
