產品詳情
產品介紹

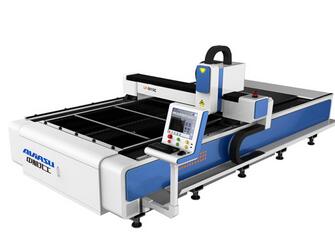

主機部分由床身、運動部分、電器控制部分，輔助部分等組成。通過控制系統操作三軸運動部分，從而帶動切割頭實現穩定，精確，高速運動；X、Y軸均采用原裝進口的精密直線導軌，. 工作臺采用方管整體焊接，退火去應力處理，臺面承重可達500KG；設有萬向滾珠，外設板料夾緊裝置，采用全封閉式防塵裝置，采用光電傳感器等精密定位部件，有效地保證了傳動的精度。
產品特點
1．該機采用動龍門式結構，進口高精密齒條及直線導軌，傳動平穩，精度高。
2．床身與橫梁、工作臺均采用整體焊接結構，去應力退火后進行精密加工，然后再進行振動時效處理，可以完全消除焊接及加工的應力，保持高強度、高精度、可保持20年以上正常使用不變形。
3．X、Y、Z軸均采用日本進口伺服電機，高精度、高轉速、大扭矩、大慣量、性能穩定耐用。保證了整機的高速度及加速性。
4．采用基于Windows操作系統的上海柏楚光纖激光切割機專用數控系統，集成了激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單。
5 、激光產生無需發生氣體，可用空氣切割薄板；
技術參數
機器型號：LF3015C
激光發生器：原裝光纖激光器
激光功率：500W/750W/1000W選配
XYZ軸行程 : 3025mm/1525mm/100mm
重量：5500kg
外觀尺寸：4800mm×2600mm×1750mm
工作幅面：3000*1500mm
X/Y軸定位精度：0.05mm/m
最大速度：100m/min
最大加速度：1G
工作臺最大載重 : 500kg
傳動方式：進口精密雙驅齒條
整機耗電功率：<15KW(<12KW-1000W)
電源額定電壓及頻率： 380V/50Hz/60Hz/60A
應用行業
金屬切割、電氣開關制造、電梯制造、家用電器制造、廚具制造、工具加工、等多種機械制造加工行業。
適用材料
專業用于切割多種薄金屬板材,優質切割0.5~6mm碳鋼板，0.5~5mm不銹鋼板（氮?dú)庾詈?mm，氧氣最厚5mm），還可切割鍍鋅板、電解板、硅鋼等多種金屬材料。
