產品詳情

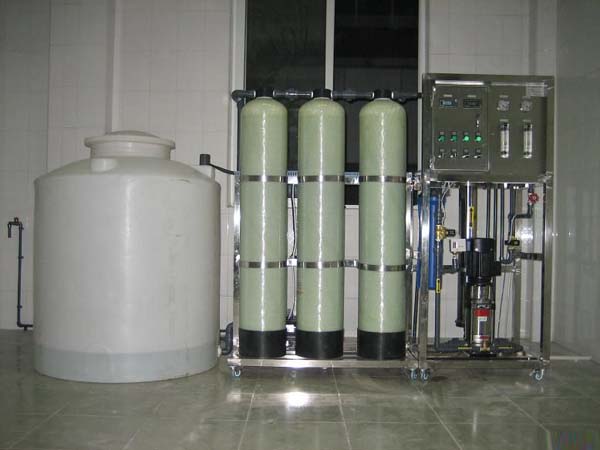

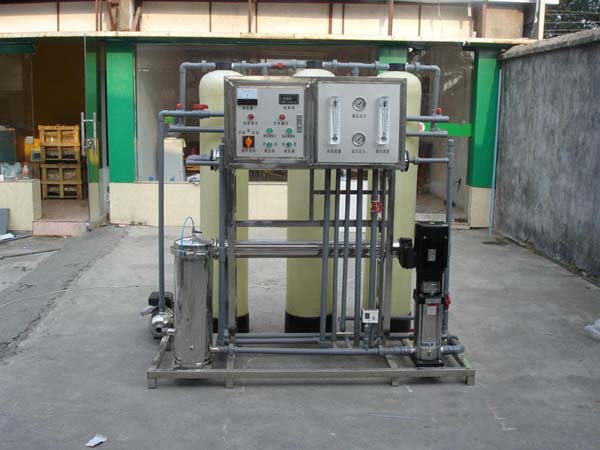

一、 2T/H純凈水設備說明一覽表
|
序號 |
貨物名稱 |
型號規格及主要技術參數 |
數量 |
產地說明 |
備注 |
|
1 |
原水箱 |
型號：vS-2000L 規格：Φ700×1500 容量：0.5m3 壁厚：3mm 材質：PE 附進水電磁閥,液位自控 |
1 |
本公司 |
穩定供水 |
|
2 |
原水泵 |
型號：CHL4-30 電機功率：0.55KW/380V 材質：304不銹鋼 |
1 |
杭州南方 熱水型泵 |
提供供水動力 |
|
3 |
多介質過濾器 |
型號：TC4.0 規格：Φ600×1700 填料體積：150公斤 流量：2.5m3/h 主體材質：304不銹鋼防腐 填料；精制石英砂 操作支架：304不銹鋼 管件材質：304 |
1 |
本公司 |
去除大顆粒等機械雜質 |
|
4 |
活性碳濾器 |
型號：TC4.0 規格：Φ600×1700 填料體積：50公斤 流量：2.5m3/h 主體材質：304不銹鋼防腐 填料：101#果殼活性碳 操作支架：304不銹鋼 管件材質：304 |
1 |
本公司 |
去除氯離子有機物色等雜質 |
|
5 |
加 藥 裝 置 |
計量箱材質：PE |
2 |
國產 |
|
|
計量泵型號：15/100 最大流量：15GPD 壓力：7.0bar 功率：100W/220V 材料：工程塑料 |
2 |
國產 |
調節PH值 |
||
|
6 |
精 密 過濾器 |
型號：TC2.0 規格：Φ159x500 濾芯長度：500mm 設備出力：3.5m3/h 過濾精度：5um 主體材質：304不銹鋼 濾芯材質：聚砜材質，可以巴氏滅菌 |
1 |
本公司 |
保安過濾 |
|
7 |
一 級 多級泵 |
型號：CDL4-190 電機功率：1.5KW/380V 主體材質：304不銹鋼 |
1 |
杭州南方泵 |
提供一級反滲透動力 |
|
8 |
二 級 多級泵 |
型號：CDL4-160 電機功率：1.5KW/380V 主體材質：304不銹鋼 |
1 |
杭州南方泵 |
提供二級反滲透動力 |
|
9 |
反滲透 裝 置 |
一級膜使用壽命：3年以上 二級膜使用壽命：1年以上 膜產地:美國陶氏 其它附件：流量計 國產 管材：304 電導儀：上海產 電器配件 西門子電器 壓力開關 上海產 流量計：管道式 電控箱：304不銹鋼 觸摸屏：7寸 |
1 |
本公司 |
提供純化水 |
純凈水設備工藝流程及說明：
純凈水工藝流程式: 見流程圖
原水箱：
作用克服管網供水的不穩定性，保證整個系統的供水穩定連
續；同時也給各設備長期性能可靠提供了保障。
控制
配置高位、低位浮球閥。當水位不處于高位時，具備 原水電動閥打開條件，當水位處于高位時，原水電動閥關閉。
原水泵
作用給預處理各設備提供必需的工作壓力。
選型
根據預處理各設備設計壓力降（每臺過濾設備最大壓降 0.05Mpa），以及高壓泵前壓力不能小于0.5kg/cm2，確定 原水泵的工作壓力。
控制泵后用隔膜閥調節壓力及進水量（手工操作）。
電機特性：
密封等級：IP54
絕緣等級：F
標準電壓：3×380-415V；50HZ
電機轉速：2900轉/分
多介質過濾器：
原水中含有的顆粒很細的塵土，腐植質，淀粉，纖維素以及細菌、藻等微生物，這些雜質與水形成溶膠狀態的膠體微粒，由于布朗運動和靜電排斥力而呈現沉降穩定性和聚合穩定性，通常不能用重力自然沉降的方法除去，一般水中含有的懸浮物凝聚的片狀物及用沉淀等方法不能除去懸浮物、機械雜質，可將水通過砂濾器除去，從而降低水的濁度，提高澄明度。
活性碳過濾器：
反滲透進水除了要求SDI≤5外還有另一個進水指標余氯<0.1mg/L。碳濾器主要有兩個功能：1、吸附水中部分有機物，吸附率為60%左右；2、吸附水中余氯。對于粒度在10-20埃左右的無機膠體、有機膠體和溶解性有機高分子雜質和余氯在砂濾器中是難以去除的。為了進一步純化原水，使之達到反滲透進水指標，在工藝流程中設計了碳濾器，活性碳之所以能用來吸附粒度在幾十埃左右的活性物，是由于其結構存在大量平均孔徑在20-50埃的微孔和?？p隙，活性碳的這各結構特點，使它的表面吸附面積能夠達到500-2000m2/g ，由于一般有機物的分子直徑略小于20-50埃，因此活性碳對有機物具有很強的吸附作用。此外活性碳具有很強的脫氯能力，在此過程中并非吸附，而是由于余氯具有很強的氧化性，余氯和碳起反應，生成二氧化碳和-1價氯離子，因此只是損失了少量的碳，所以活性碳脫氯可以使用相當長的時間?；钚蕴疾粌H僅具有以上功能，還能夠去除水中的異味、色素，提高水的澄明度，活性碳使用一段時間后，其吸附能力下降，需要進行再生或更換。所以，原水通過碳濾器后，能大大提高水質，減少對反滲透膜的污染，經過處理后的水質都能達到反滲透進水水質要求（余氯<0.1mg/L），為了防止較高濃度的氯離子對不銹鋼表面產生較強的腐蝕，所以，在碳濾器內壁做了防腐處理，以提高設備的使用壽命。
加藥裝置：
在反滲透產水過程中，濃水側由于水的不斷濃縮，無機鹽當達到超飽和狀態時，鹽容易析出，在膜表面凝結，如及時沖洗掉就形成了垢，長期使用會使反滲透膜的脫鹽率下降，工作壓力升高，導致清洗或損壞，為了防止這種現象的產生，在反滲透進水前阻垢劑能夠有效提高鈣鎂離子、無機鹽的溶解度，不致以在反滲透運行過程中濃縮水鹽的析出。能夠有效地阻Ca2+、Mg2+、Fe2+、Ba2+、Sr2+-等離子形成垢，還能夠防止膠體、有機物在膜表面的凝結，同時當膜表面已經結垢時（但不嚴重）還能夠使已經形成的垢逐漸溶解，從面提高了設備的使用效果以及膜的使用壽命，降低清洗頻率，由于該設備占地面積小、操作簡單，不易產生故障，而在水處理系統中廣泛使用。另外用氫氧化鈉調整PH值使反滲透出水中二氧化碳濃度降低，使反滲透出水水質更好、系統運行更可靠。
精密過濾器：
精密過濾器又稱保安過濾器，它是原水進入反滲透的最后一道工藝，本裝置中加了一套5μm精密過濾器,其作用是防止部分微粒帶入反滲透，以確保反滲透出水的水質。
多級泵：
原水是利用在反滲透膜濃水側施加一定壓力來實現溶液從高濃度向低濃度一側的滲透而得到的，在此，多級泵起到提升水壓的作用。我公司使用的丹麥格蘭富多級泵具有熱保護功能，當溫度升高時，多級泵自動停止工作。另外，多級泵進水側使用了低壓保護開關，當進水壓力較低或無水時，多級泵自動關閉，從而起到保護作用。
反滲透主機：
反滲透主機主要部分是RO膜元件，本公司所選用的美國陶氏公司苦咸水生產的低壓聚酰胺復合膜（FCLE-4040），它不僅工作壓力較低，而且額定產水量較大，脫鹽率較高，抗污染，還有較大的使用余量，保證使用三年后，仍然達到所設計的產水量，保證反滲透出水水質符合脫鹽要求。因此，通過該膜提高水質，其效果要比其它膜更好。反滲透所設計的產水溫度25℃，水的利用率為67%，一級反滲透脫鹽率大于97%。控制部分電器采用德國西門子、日本富士進口元件，具有很長的使用壽命。另外，還配置PLC控制器以保證反滲透進行自動沖洗，降低清洗頻率，其余儀器、儀表絕大部分采用進口器件，提高了產品質量。
