鋼結構屋面成品通風氣樓
|
材質 |
低合金高強度結構鋼 |
使用范圍 |
超高層建筑,大跨度體育場館,電廠廠房,石化廠房設施,展覽中心 |
|
鋼板厚度 |
0.4-0.6 mm |
規格 |
成品通風氣樓 |
|
鋼型號 |
Q235 |
每平米用鋼量 |
150kg |
|
活動類型 |
新品 |
特殊用途 |
抗沖擊性好 |
·一、結構及外形尺寸
通風天窗（俗稱氣樓）主要由以下幾部分組成：通風天窗架、擋雨板、閥板及電動開啟機構(是否采用電機開啟機構由用戶需要確定)、排水溝、泛水板、外維護板。
按喉口寬度a，該通風天窗可分為七種類型；而按照風荷載的取值不同，每種類型又可分為三種規格，共有二十一種規格，其主要外形尺寸如表所示。
該產品采用電動開啟機構(是否采用電機開閉機構由用戶根據需要確定)，開啟機構由電動機、減速機、傳動機構等組成，開關控制可以根據需要裝設在便于操作的地點。
·二、通風天窗的選擇
可按公式計算選擇，亦可直接查表選擇，下面分別介紹這兩種選擇方式。
1、公式計算選擇法：
計算時應根據生產時的散熱量、廠房高度、室內外溫度等因素計算所需排風量，再確定通風天窗喉口寬度及通風天窗長度a、L。
TC型通風天窗可按下式進行計算：
式中：
Aρ ——通風天窗排風面積
Gρ ——排風量
g ——重力加速度
Pρ ——通風天窗排風口空氣密度
△h ——通風天窗頂部距中和界高度 m
Pw ——進風口處空氣密度 千克每立方米
Pρ ——室內空氣平均密度 千克每立方米
Pnp=pn+pp／(簡化取值)
Pn ——室內工作面氣密度 千克每立方米
ξ——通風天窗排風口局部阻力系數 TC型通風天窗=1．68
本公司經計算，編制了“TC型通風天窗單位長度排風量參考表”，給出各種通風天窗每米長的排風量，采用本通風天窗時可從表中直接查得在相關條件時的排風量及確定相應通風天窗規格。
該表編制條件為：
(1)排風量只考慮熱壓作用；
(2)室內工作面溫度tw+4 ℃考慮
△h--通風天窗頂部距中和界高度 m
V--每米長通風天窗排風量 3/h·m
tρ--通風天窗排風計算溫度 ℃
tω--夏季通風室外計算溫度 ℃
2、查表選擇法： 點擊見詳細說明
三、技術經濟比較 TC型通風天窗由于其優越的通風性能，與傳統的矩形通風天窗相比，在同樣生產設備散熱量的情況下，所需通風天窗長度可大大縮短。
經比較，采用先進的TC型通風天窗,所需長度與傳統矩形天窗相比,可縮短40％,其綜合造價較低,且結構簡化，造型美觀，尤其與鋼結構彩色壓型鋼板廠房配合，更顯輕盈秀麗。
四、通風天窗的安裝及訂貨

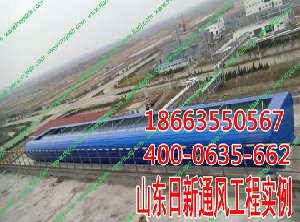

弧線形組合式通風天窗可以單排布置，也可以雙排或多排布置，可布置在雙坡屋面的屋脊處，亦可布置在斜屋面上。
1、該產品和屋面體系的連接有多種方法，圖3及圖4分別給出安裝在鋼結構上(布置型式1)和混凝土上(布置型式Ⅱ)的安裝節點詳圖供設計者參考。
2、安裝完畢，需做泛水，泛水做法可參考圖7.注：該詳圖按6米柱距，屋架及鋼梁坡度1：10，型號是TC-4500-800，其它柱距坡度、型號參照?qǐng)?zhí)行。
訂貨須知
1、訂貨時，請?zhí)顚懬宄L(fēng)天窗型號、規格、總長度、風荷載、顏色等。例如：某工程選用TC型天窗，喉口寬度為4500mm，風載為800Pa，總長度為1400m，外表面為海蘭，訂貨時可以寫作： TC—4500—800型L=1400m，海蘭。
2、本公司亦可根據用戶需要，提供非標準規格通風天窗。如用戶有特殊要求，可來函協商。
3、產品出廠時，除主體設備外，還供應專用配套的掛式控制箱及端子箱。除聯結電纜原則上凡通風天窗內至端子箱由廠家供給。端子箱至掛式控制箱及電源電纜等均由用戶自備。
