市政管網疊壓設備產品特點
1、市政管網疊壓設備一體化專業設計，結構緊湊，系統直接安裝在水箱里（如在室外可減少泵房的建設）投資少，安裝方便，外形美觀。
2、市政管網疊壓設備利用管網壓力的疊加以及自動自動給水設備-運行方式，節能效果得到顯著提高(大干40%)。
3、市政管網疊壓設備配套安裝方便，只有一個市政管網進口和一個供水出口。
4、市政管網疊壓設備運行穩定，振動小，噪音低（噪音值低于50分貝）。
5、市政管網疊壓設備系統供水穩定（即使管網臨時斷水，也能通過水箱正常供水），充分保證系統末端壓力 。
6、市政管網疊壓設備可附加自動巡檢功能，降低物業管理費用。
7、市政管網疊壓設備采用PLC可編程控制全自動運行，操作維護方便。

海馳市政管網疊壓設備變頻控制原理

1.可配置成整個或部分泵組變頻循環軟起動工作方式，可自由設定主泵和附屬小泵
2.設計有RS485接口，便于與上位機或觸摸屏連接，進行組態控制；
3.全新的電源設計方案，抗干擾能力強，對交流電網有更好的適應性；
4．參數更加詳細，使系統控制過程更細化，系統工作更節能；
5.變量小泵可獨立設定下限頻率，更好地發揮小泵效率，提高節能效果；
6.可選擇的變頻器停機操作方式，更好地防止水錘效應；
7.完備的休眠功能，休眠過程中可根據壓力下降程度及時補壓；
8.帶背光液晶漢字顯示，參數全部中文化，人機界面友好。采用鍵盤顯示面板和，主機分體結構，便于安裝，主機采用DIN35導軌安裝；
9.數字模式控制：市政管網疊壓設備壓力采用數字模式控制，智能調節，系統響應快，精度高，穩定性好，PID參數調試；
10.循環軟啟動：市政管網疊壓設備采用自補償技術，系統電氣機械沖擊小，同時切換時的壓力波動小；
11.定時開關機控制：實時時鐘（每月誤差不超1分），資料可掉電保持，設定多達六段，每天開關機時間進行定時控制；
12.定時換泵功能：對多泵系統使各泵平均工作時間相同；
13.流量補償功能：市政管網疊壓設備實現變壓變量控制，補償方式可選內部補償和外接流量計，補償量可調；
14.定量泵、市政管網疊壓設備變量泵自動巡檢功能；
15.具有手動調試功能。

市政管網疊壓設備控制器產品信息
CPS-21E系列控制器(以下簡稱為21E控制器)是我公司在原有第三代CPS-20系列控制器的基礎之上，按照ISO9000質量體系的要求研發的具有革命性變革的新一代控制器。我們綜合了十年來廣大用戶的需求，參照新的標準，采用新的單片機技術和現場總線技術，結合高可靠性的設計，使新一代21E市政管網疊壓設備控制器在可靠性、穩定性、可擴展性方面都有較大的進步，能夠更好地滿足客戶的需求

市政管網疊壓設備市場需求

# 當需求量減少了，1號泵的速度降到了設定的下限以下(可以定義成頻率限制)，PFC調節器自動停止輔泵。PFC調節器同時增加1號泵的轉速，以彌補因輔泵停止后的輸出減少。

# 互鎖主要功能(如果使用了)能夠辨識出未激活(不使用)的電機，從而PFC調節器跳過這臺電機，調用下一臺可使用的電機。

# 自動切換主要功能(需要使用并且對應地使用開關和接觸器)能夠使各臺泵均攤負載時間。自動切換主要功能能周期性地調整各臺電機調用的位置---例如調速電機成為后被調用的輔助電機，而臺輔助電機成為調速電機。

# 循環軟啟主要功能使得ACS510能作為一臺軟啟動器加變頻器聯合工作。

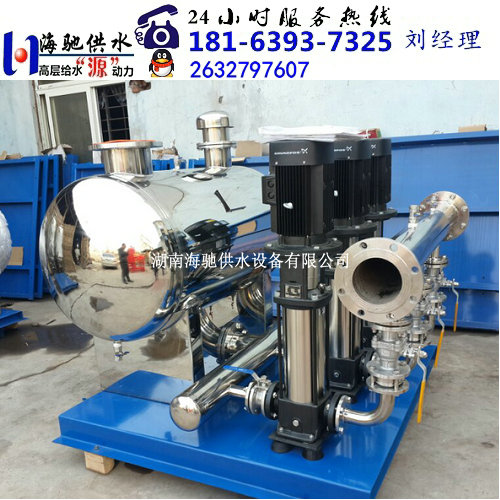

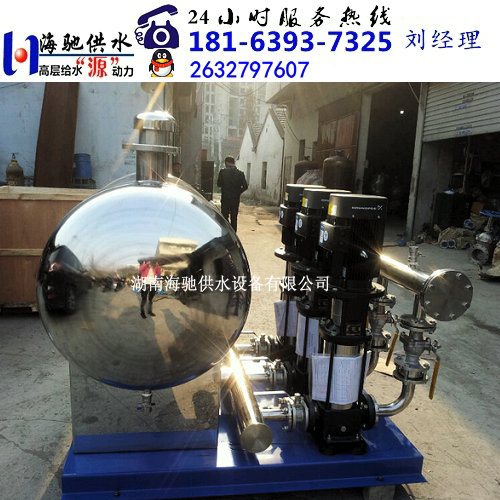

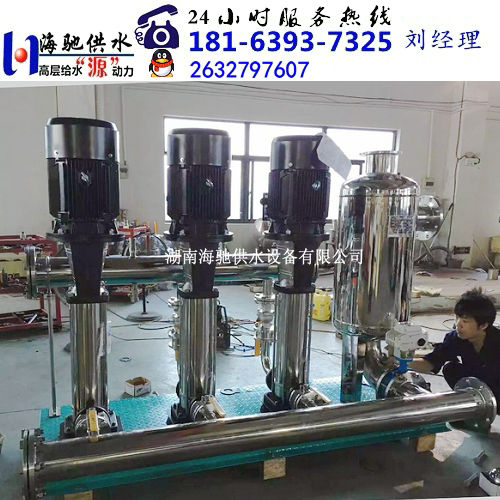

市政管網疊壓設備的產品組成部分
1、組合式不銹鋼水箱（帶泵房）。
2、智能化電氣控。
3、低噪音不銹鋼多級離心泵。
4、無負壓進水裝置及防倒流裝置。
5、不銹鋼成套管路。
6、壓力、液位信號采集、反饋設施。

海馳解決方案：程序補量高效市政管網疊壓設備
程序補量高效市政管網疊壓設備采用新一代供水控制程序，徹底的解決了上述問題，具體的實施方式是：有一套通過設計的小流量補充裝置，在運行中，小流量補償裝置開始動作，向管道供水，根據主泵流量與效率曲線，找出主泵效率低點，在主泵效率低點，采用海馳專利設計技術小流量補償裝置補償主泵效率低點流量，如果用水端用水量極小，采用海馳穩壓裝置穩壓補水，小流量補償裝置關閉，當超過一定用水流量時，小流量補償裝置又再次投入使用，程序配合小流量補償裝置持續小流量供水。當用戶端用水量加大，小流量補償裝置無法滿足供水流量時，啟動主泵開始變頻，此時的主泵是運行在高效點，如果一臺主泵能滿足供水要求，小流量補償裝置停止供水。此時是“一變”的工作狀態。
用戶端用水量繼續加大，主泵上升到上限頻率后，仍不能滿足供水，主泵工頻運轉，小流量補償裝置再次進行補償，補償此時一臺泵供水不足，當小流量補償裝置達到滿值，啟動另一臺主泵開始變頻，小流量補償裝置停止供水。此時是“一工一變”的工作狀態。
如果主泵配置了三臺以上，則工作原理如上，依次類推。

市政管網疊壓設備供水專用控制器

市政管網疊壓設備專用供水控制器適用于工業、生活及暖通等供水控制系統。它是我公司繼E和B系列控制器完成之后，按照ISO9000質量體系的要求研發的新型控制器。我們綜合了十多年來廣大用戶的需求，參照新的標準，采用新的微處理器技術，結合高可靠性的設計，開發出的供水專用型控制器具有更優良的性能。

市政管網疊壓設備變頻控制柜幾大核心部件(主要部件采用進口知名品牌)

變頻器(ABB)電源:三相380-415V±10%，380-500V±10%/660/690/±10%/48-63Hz，基波功率因數0.98輸出:三相,0-U供電，0-300Hz 控制接口:3個AI，2個AO，6個DI加一個固定數字輸入，3個繼電器輸出口

控制盤:CDP312R 內部電源：10V/10mA,24V/100mA,24V/250mA過載能力一般使用：1.1*I2n每十分鐘允許一分鐘，重載應用1.5*T2hd,每十分鐘允許一分鐘，過載1.8*I2hd,每60秒允許2秒鐘

開關頻率:無固定 運行特性、應用宏、保護特性、監控功能表ACS510系列傳動產品的優點就是在全功率范圍內統一使用了相同的控制技術，例如起動向?qū)?、自定義編程、DTC控制、通用備件、通用的接口技術，以及用于選型、調試和維護的通用軟件工具。

市政管網疊壓設備設備操作與使用

1、市政管網疊壓設備啟動

設備安裝完畢后，把動力電源（交流380伏）接入電控柜內，將柜內的斷路器和閘。通過控制面板選擇控制方式，泵房控制系統開始 運轉。

2、市政管網疊壓設備手動、停止、自動狀態選擇

用戶可根據自身實際需要來確定水泵的工作控制方式

市政管網疊壓設備概述

直接利用市政管網的壓力。一般適用于市政管網壓力稍高的地區或水廠附近壓力較高的范圍內。缺點就是水量、水壓不能保證。但是對于規模較小的管網這種供水方案的經濟性能很好。不需要任何其他設備或措施。

市政管網疊壓設備內部設備詳細說明：

* 2號和3號泵多到6號泵4、5、6號泵需要RO擴展模塊OREL-01)的電機直接連接到電網上，ACS510根據需要通斷2號泵，多到6號這時這些電機是輔助電機。

* ACS510 PFC調節器使用了兩個信號：給定值和實際的反饋值。PFC自動調整著1號泵運行速度(頻率)，使實際信號能跟隨給定信號。

* 需求量(由給定值信號決定)超過了1號電機的能力(可以定義成頻率限制)，PFC調節器自動起動輔。PFC調節器同時也降低1號的速度，這樣兩臺泵輸出的總量成為系統的總輸出。然后PFC調節器和前述一樣自動調整著1號泵運行速度(頻率)，使實際信號能跟隨給定信號。如果需求量依然持續增長，PFC按照相同的步驟再起動下一臺輔。

市政管網疊壓設備的對比:

而“無負壓”則是相對于而言，是指在指。定的空間范圍內(包括敞開系統和密閉系統)的壓力不低于環境壓力的狀態，也就是系統處于“常壓”或者“正壓”狀態。在流體學中，概念早是在壓力容器領域中提出的，當時提出的背景是為了使盛有液體介質的容器不因搖動產生而使密封容器被癟進去或癟扁，需在容器或系統中增加消除裝置，而過去除裝置僅為一簡易機械閥門，如呼吸閥等。術語用于領域始于1995年青島三利集團有限生產企業對無負壓供水全國十大品牌的研制，并于1997年首次研制出套。

市政管網疊壓設備設備優點：

·結構緊湊，體積小，占地少，毋須建造高位水箱或水塔，投資省，安裝快，便于集中管理。

·采用進口變頻器及相關元器件，設計合理，操作簡便，性能可靠，全自動運行無人值守。

·具備多種故障顯示及備查記錄，完善的欠壓、過壓、過流、過載、短路、缺相、水源缺水自動保護停機等保護功能，使用安全，維護簡便。

·自由設定管網壓力，按實際用水量來調節水泵轉速，使其始終處于高效運轉狀態；采用多臺小功率泵組成泵組代替大功率泵更能適合流量的急劇變化，避免“大馬拉小車"現象，節能效果更為顯著。

與恒速泵供水相比，消除了超壓和回流的無功損耗，節能率達到20～50％。

·由變頻器或軟起動器實現水泵軟起動軟停止，使電網和管網免受沖擊；無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命。

·多臺泵多種循環運行方式，均衡各泵運行時間，避免其中某臺水泵因閑置而銹蝕。

·直接向用戶供水，水質無二次污染。

·品種規格齊全，可任意組合配套，應用范圍廣。

·控制程序化，可按用戶需要實現多種控制方式。例如：定時開關系統、消防聯動、小流量和零流量自動關機睡眠、上位機集中管理等。

·管網常壓供水，可避免外露管路凍裂；可按需要任意調節設備供水壓力，滿足用水高峰期建筑頂層的水壓要求。

市政管網疊壓設備原理：

市政管網疊壓設備采用變頻供水。利用密封罐體，利用罐內高壓氣水壓力達到供水目的。具體工作順序是由水泵將水通過逆止閥壓入罐體，使罐內氣體受到壓縮，壓力逐漸增大。當壓力達到上限時電接點壓力表通過控制柜使泵機自動停止。設備中的水壓高于外界管網壓力，自動送水至供水管網。當罐體內水位下降，罐內氣體膨漲壓力減小到的下限位置時，電接點壓力表通過控制柜使水泵重新啟動。如此反復，使設備不停供水。當罐內氣體不足時，補氣閥可自動補氣。

市政管網疊壓設備供水方式具有以下幾點優勢：

1、單幢建筑流量確定

(1)系統無高位水箱時，設計水量應按設計秒流量確定;(2)系統有高位水箱時，設計水量應按時流量確定。

2、居住小區規模小于3000人時：1、小區建筑物全部采用室外

管網直接供水時，設計水量應按建筑物的生活用水設計秒流量確定;2小區建筑物全部采用高位水箱供水時，設計水量應按建筑物的生活用水小時流量確定;3、小區建筑物既有室外管網直接供水，又有高位水箱供水時，應按本條第1、和2計算流量后，將兩者疊加作為設計增壓水量。

市政管網疊壓設備清洗及保養：

  清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染新零件在裝配前也需清洗干凈使用潤滑脂潤滑。潤滑脂應與球閥金屬產品原材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r(shí)，可用例如特221 潤滑脂。在密封件設備安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔選型條件：通徑DN50，碳鋼材質，通斷主要功能。

市政管網疊壓設備工作原理：

通過微機設定用戶所需的供水壓力，當用戶的用水量增加，微機檢測到自來水的壓力低于用戶所需的用水壓力時，微機會自動控制變頻器啟動，管網壓力調節系統工作，直到使管網壓力增加到用戶所需的用水壓力時，微機控制變頻器輸出一恒定 的頻率，管網壓力調節系統以一恒定的壓力運行，保證用戶用水壓力恒定。

當用戶的用水量減少，自來水的壓力逐漸恢復到用戶所需的用水壓力，微機控制變頻器輸出的頻率逐漸降低直至增壓泵停止運行，系統充分利用了自來水原有的壓力，又保證了用戶供水壓力的穩定。

海馳市政管網疊壓設備工作原理
采用氣壓式供水。利用密封罐體，利用罐內高壓氣水壓力達到供水目的。具體工作順序是由水泵將水通過逆止閥壓入罐體，使罐內氣體受到壓縮，壓力逐漸增大。當壓力達到指定上限時電接點壓力表通過控制柜使泵機自動停止。設備中的水壓高于外界管網壓力，自動送水至供水管網。當罐體內水位下降，罐內氣體膨漲壓力減小到指定的下限位置時，電接點壓力表通過控制柜使水泵重新啟動。如此反復，使設備不停供水。當罐內氣體不足時，補氣閥可自動補氣。

市政管網疊壓設備常見的故障及排除方法

1、水泵劇烈震動其原因有電動轉子不平衡或聯軸器結合不良，軸承磨損彎曲，轉動部分零件松動、破裂，管路支架不牢固等?？煞謩e采取調整、修理、加固、校直、更換等辦法處理。

2、管路漏水或漏氣可能是因?yàn)榘惭b時螺絲帽擰得不緊。若滲漏不嚴重，可在漏氣或漏水的地方涂抹水泥、濕泥或軟肥皂等。若接頭處漏水，則可用手?jǐn)Q緊螺絲帽。漏水嚴重的必須重新拆裝。進口泵 閥門

3、抽水不良：填料過熱多因填料壓得太緊、冷卻水進不到填料內或軸表面損壞引起?？刹扇∵m當放松填料、清理封管堵塞等措施。填料磨損必須更換新的，安裝前需在機油內浸透，逐圈裝入。切口要錯開，這樣可減少漏水。后一圈填料裝好后要裝緊壓蓋，運轉時再調整松緊度。

4、水泵不吸水或不排水其原因多為底閥卡死、濾水部分淤塞、吸水高度太高或吸水漏氣，也可能因轉向不對、葉輪流道堵塞等造成。通過逐一檢查后，可分別采取修理底閥、清除淤塞物、糾正轉向、清洗葉輪等措施進行處理。

___________________________________________

海馳供水；高層給水“源”動力！

備注）我公司所有設備均為定制生產，因每位客戶所需要的設備用水量、揚程都有所差異，這就會導致設備的成本也會有相應的不同，因此每套設備報價也會有差異，也許親需要的設備價格并不代表就是您所看到的商品標明的價格哦。

生活變頻給水設備;無負壓變頻供水設備；恒壓變頻供水設備

（成套、配套供應商、配件都是批發價）

增壓泵；變頻泵；排污泵；消防泵；不銹鋼水箱；污水提升裝置等；

生活供水；工業生產供水；臨時供水；消防供水；供水系統節能改造等！

面向全國各地區誠招加盟商，您的滿意是我們供水路上前進的動力！

工廠直銷！

需要詳細報價的各位客戶，請直接（來電詳談、微信咨詢、QQ咨詢）

服務熱線：18163937325 劉經理（微信同號）；咨詢QQ：2632797607

________________________________________________

市政管網疊壓設備適用范圍
適用地域范圍：適用于城市管網壓力較充足的地區加壓給水
適用工程類型：工礦企業的生產、生活用水、自來水廠的大型給水中間加壓泵站
適用工程部位：給水二次加壓系統
其它適用范圍：新建、改建、擴建住宅樓，辦公樓、賓館、飯店等公共建筑生活用水
使用單位類型：設計單位、施工單位、監理單位
