產品詳情
表面陽極化航空鋁合金
高精度自潔式空氣軸承
高精度歐洲進口光柵尺
精密三角梁專利技術
業界標桿的PC-DMIS BASIC (/PC-DMIS PREMIUM) 軟件
?？怂箍禐?Croma 專業打造的IDC-Ⅰ控制系統
主要特征:
橫梁與Z軸采用表面陽極化航空鋁合金，溫度一致性極佳；并降低了運動部件的質量，減少測量機在高速運行時的慣性
三軸導軌均采用高精度自潔式空氣軸承，運動更平穩，導軌永不受磨損
三軸均采用高精度歐洲進口光柵尺，系統分辨率可達0.078um；同時采用一端固定，一端**伸縮的方式安裝，減少了光柵尺的變形
Y軸采用整體燕尾式導軌，在降低機器重量的同時，有效消除了運動扭擺，保證了測量精度和穩定性
各運動軸均采用直流伺服驅動，確保運動的平穩和準確
X向采用精密三角梁專利技術，相比矩形梁和橫梁，重心更低，質量剛性比最佳，運動更加可靠

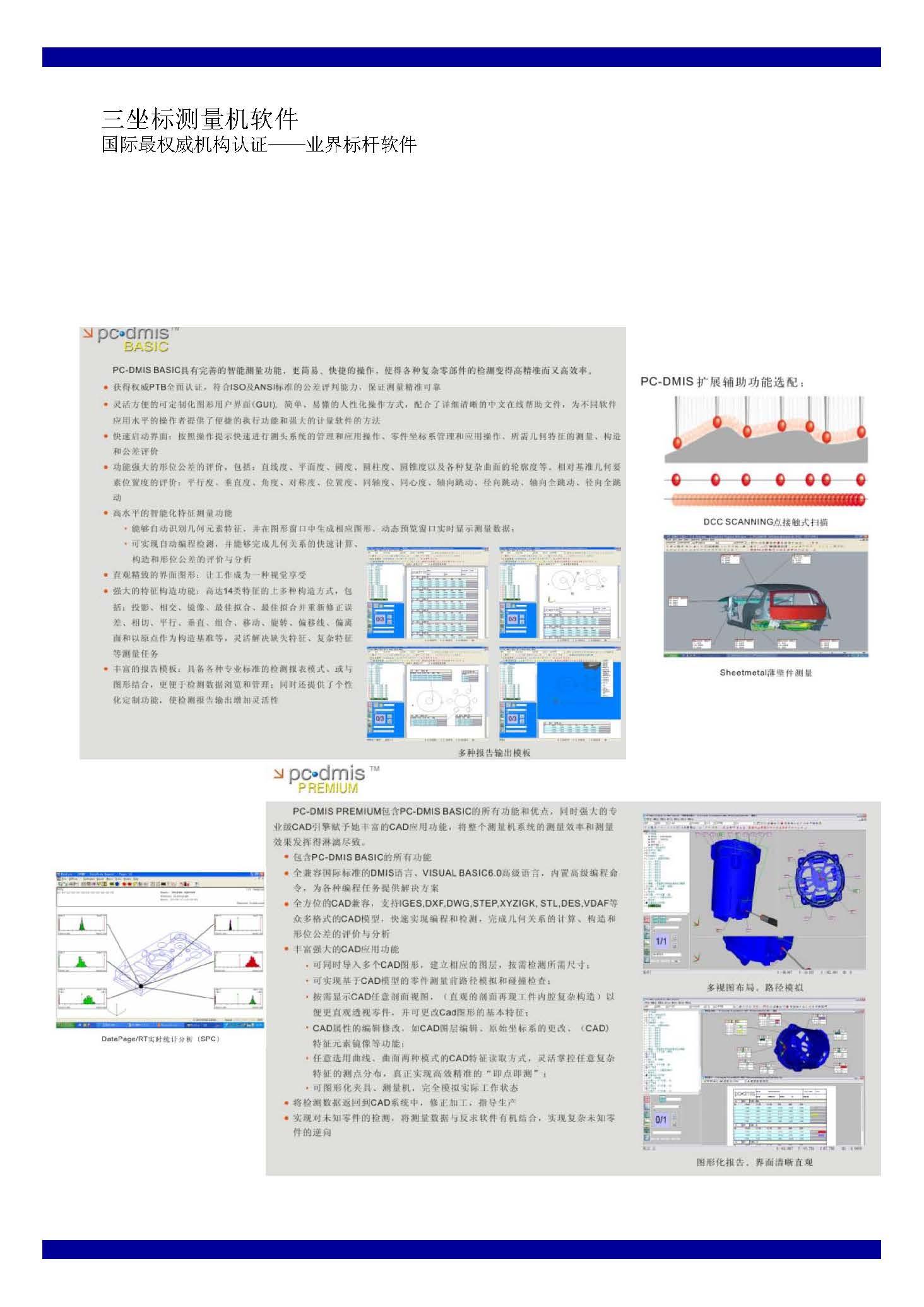

軟件為業界標桿的PC-DMIS BASIC (/PC-DMIS PREMIUM)，功能強大，易學高效
采用海克斯康為Croma專業打造的IDC-Ⅰ控制系統，提高了機器的動態性能和測量精度
規格型號與技術指標:
型 號；Croma564；Croma686；Croma6106；Croma8106；Croma8126行程；
X 軸； 500； 600； 600； 800； 800
Y 軸 ；600； 800； 1000； 1000； 1200
Z 軸； 400； 600； 600； 600； 600
主機尺寸；
L； 1535； 1735； 1935； 1935； 2135
W； 1050； 1150； 1150； 1350； 1350
H； 2247； 2647； 2647； 2729； 2729
承重；300； 350； 350； 500； 500
重量；590 790； 990； 1090； 1290
精度2.8 L/300 3 L/300 3 L/300； 3 L/300； 3.5 L/300
|
型號 |
Croma564 |
Croma686 |
Croma6106 |
Croma8106 |
Croma8126 |
|
|
|
X軸 |
500 |
600 |
600 |
800 |
800 |
|
Y軸 |
600 |
800 |
1000 |
1000 |
1200 |
|
|
Z軸 |
400 |
600 |
600 |
600 |
600 |
|
|
|
L |
1535 |
1735 |
1935 |
1935 |
2135 |
|
W |
1050 |
1150 |
1150 |
1350 |
1350 |
|
|
H |
2247 |
2647 |
2647 |
2729 |
2729 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
注：工作環境為溫度(20±2)℃，濕度55%-65%
