一、英諾產品介紹：

電力變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組的安全可靠。而繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的重要原因之一。

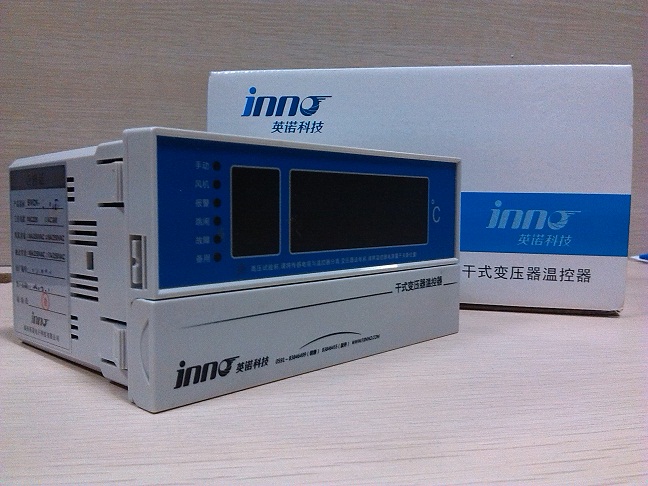

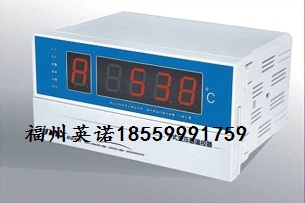

福州英諾科技專業研發生產BWDK－S201系列干變溫控儀以翻蓋式人性化設計為產品理念，讓用戶更好地操作使用。干式變壓溫度控制儀，其工作原理是專為干式變壓器安全運行設計的一種智能控制器。該溫控器采用單片機技術，利用預埋在干式變壓器三相繞組中的三只鉑熱電阻來檢測及顯示變壓器繞組的溫升，能夠自動啟停冷卻風機對繞組進行強迫風冷，避免或減少變壓器因溫度過高而引發的故障，并能控制超溫報警及超溫跳閘輸出，以保證變壓器運行在安全狀態，從而延長變壓器工作壽命。

二、技術標準：

企業通過的認證標準：ISO9001：2008國際質量管理體系認證；產品的生產和試驗標準：JB/T7631-2005《變壓器用電子溫控器》IEC61000-4：2002 國際標準GB/T17626-2008《電磁兼容試驗和測量技術》標準

三、基本參數：

1、測量范圍：-30.0℃～240.0℃
2、精度等級：1級 ( 溫控器0.5級，傳感器B級 ) 分辨力：0.1℃
3、使用條件：環境溫度：-20℃～+55℃ 環境濕度：< 90%(25℃)

4、工作電壓：AC 220V(+10%，-15%)或AC/DC220V(+10%，-15%)或DC 4V(+10%，-15%)訂貨時說明工作電壓大小，否則以AC220V為準

5、工作頻率：(50Hz/60Hz)±2Hz

6、溫控器功耗：≤8W
7、繼電器觸點容量：風機觸點容量10A/250VAC  控制輸出容量 5A/250VAC；  5A/30VDC(阻性)
8、Pt100傳感器：三線制，探頭尺寸Φ3mmX30mm 或 Φ4mmX40mm
9、防護等級：IP40；面板防護等級：IP54

四、BWDK－S系列干變溫控器的設計特點：

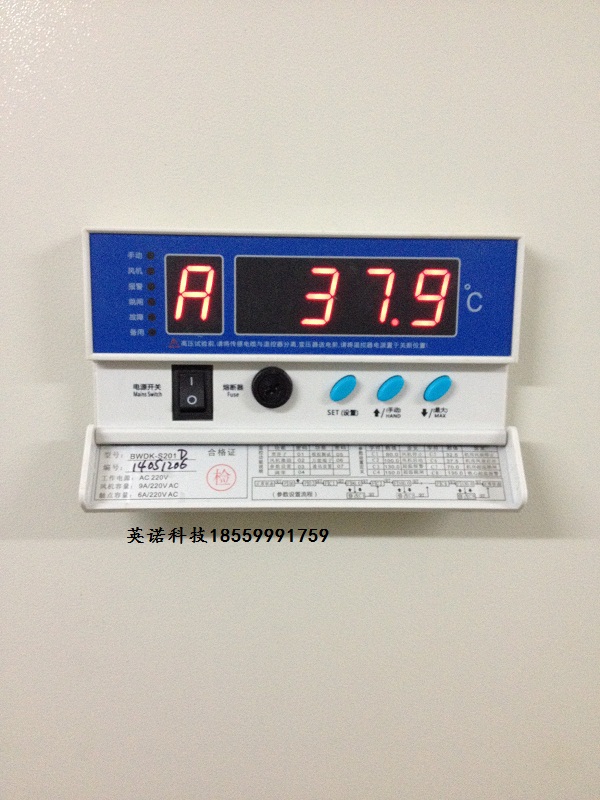

1、儀表以白色和黑色為主，外觀簡潔、大方。簡潔的黑色顯示框突顯溫度，使溫度值一目了然，體現出英諾公司大膽創新與精心設計的理念。

2、新穎的翻蓋設計內部增加了基本的功能代碼和操作步驟，便于現場人員在沒有《使用手冊》的情況下可以進行儀表的基本操作和設置。

3、人性化的人機交互界面，儀表電源開關與保險盒設計在儀表前端，便于用戶操作和維護。增加翻蓋設計，不僅美觀，而且防止對按鍵的誤操作。

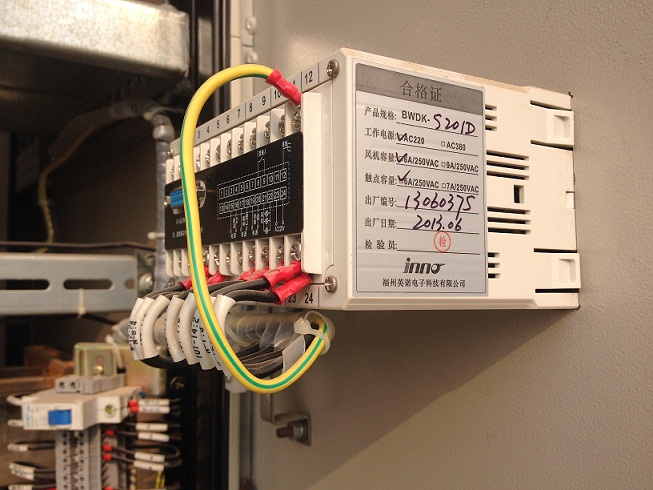

4、儀表接線端子充足富余，能滿足大部分用戶的特殊要求。常用端子定義規范，清楚明了。

5、本公司溫控器的CPU模塊化設計理念為行業首創。CPU模塊供電電路采用獨立的3.3V供電系統，獨立于其他的控制電路和電源電路，減少其他電路對CPU的干擾，極大程度上增強了CPU模塊的抗干擾能力。

五、BWDK-S201系列干式變壓器溫控器常規型號及功能：

BWDK-S201D：風機啟停；超溫報警；超溫跳閘；故障報警；風機激勵；調零功能；模擬測試；“黑匣子”功能；門禁輸入功能；

BWDK-S201E:同BWDK-S201D型，增加三路獨立的4-20mA模擬電流輸出。

BWDK-S201F：同BWDK-S201D型，增加RS-485/232串行通訊功能(通訊距離小于1200米)。

BWDK-S201G：同BWDK-S201D型，增加一路機房環境溫度控制。

BWDK-S201I：同BWDK-S201D型，增加一路變壓器鐵芯溫度測量與報警。

六、BWDK－S201系列外觀尺寸及安裝方式：

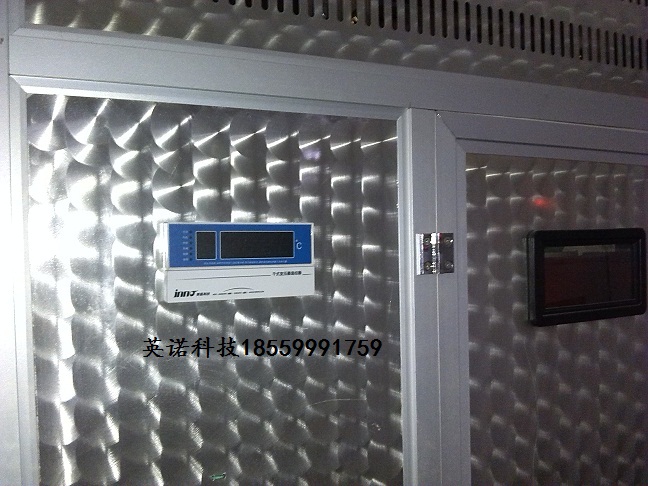

BWDK-S201系列：通用儀表型    嵌入式安裝   嵌入深度:100mm

外型尺寸：160mm×80mm×120mm     開孔尺寸：152+1mm×76+1mm

七、福州英諾公司的承諾：

1、凡購買或使用英諾公司產品的單位與個人均可以享受英諾公司的售后服務。

2、自本產品出廠之日起兩年或使用之日起十八個月內，產品在正常使用當中出現故障，英諾公司均可做到“包修、包退、包換”。

3、如果產品由于使用不當、測試不當、自行拆裝、安裝不當、外部電源突變或意外雷擊造成損壞，英諾公司將盡力為您做好維修、更換或升級服務，并適當收取一定的成本及服務費用。

4、超出“三包”期限的產品可以返回英諾公司維修或升級，英諾公司將收取合理的成本和服務費用。
