供應地下偷排暗管探測取證系統ZT8000-P340

一、系統簡介

      地下暗管探測系統有三部分組成：1、探底雷達，2、地面定位、3、視頻取證。

      綜合利用該套檢測系統設備，可順序完成在非侵入情況下對污染源企業偷排暗管、暗井、滲井(旱井)、滲坑(坑塘)、排污管裂隙等管道的預定位，偷排口的精定位，偷排管道路由的精確定位，以及排放暗管、暗井、滲井(旱井)、滲坑(坑塘)、排污管裂隙等介質的視頻探測和取證。

     地下暗管探測系統 面對當今環境益復惡化，污染企業利用地下暗管、滲坑、暗井等偷排偷放的地下管線網，環境監察工作者有時感到很無助。

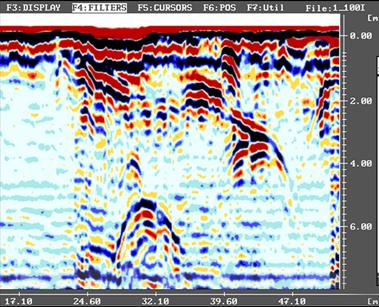

     全世界各地的環境監察工作人員都在尋求一種不需要挖掘便能輕松看到地下管線埋藏狀況的工具。英國雷迪公司就是為了滿足環境監察工作者的這一需求，推出了地下暗管探測系統，它能讓世界各國的地下環境監察工作者清楚地看到地下的各種管線和偷拍暗管,包括金屬管道在內的所有金屬管和非金屬管可在任何地形環境中輕松探測和使用,重量不到23公斤，只需兩分鐘就可安裝使用，拆裝容易，便于運輸。模塊式設計，維護、維修方便、定位性能優越，強大的數字信息處理系統可實時、清楚地顯示地下剖面圖。數碼顏色和數字增益控制最大限度地提高了定位質量，先進的數字濾波可濾除干擾信號，從而大大提高了定位準確度,操作簡單，LCD顯示屏配有直觀的鍵盤和菜單系統，為操作人員提供各種應用功能。只需向后拉動雷達車，便可進行定位,定位模式下可抓拍到地下實時剖面圖，光標顯示底下管道的深度和位置,圖像存儲在閃存卡上，同時閃存卡接口還可讓用戶進行固件升級、符合人體學設計的4輪推車是英國雷迪獨有的技術之一，可以將探底雷達抬高地面2公分，滿足不同的地面環境使用、精確的地面定位儀可以很輕松的定位偷拍管道的路由，.高質量數字視頻取證儀可以對偷拍暗管數字搖攝和變焦攝象取證。

二、系統構成

1、金屬及非金屬管道探測設備

電池部分

帶保險絲的12V/8A標準電池，安全性能好，使用壽命長

常溫環境下可使用6-8小時

易于電池拆裝或充電

推車部分

符合平衡原理和人體工程學的設計，最大限度地減少操作強度

采用大尺徑輪子的設計，即使在不平的地面也可以安全使用

采用高強度的玻璃纖維車架，可拆卸手柄

精校準記距車輪

具有吊掛的暫停裝置設計，適合在斜坡或有障礙的場地使用

天線部分

規格：          97 x 110 x 70 mm

重量：          23 kg

電源：          8 瓦12 V @ 0.6A DC

傳感器中心頻率： 250 MHz

頻寬：          125 - 375 MHz

由前向后屏蔽：    >20dB

最大深度：      11米

時窗：           達到10400

點/跟蹤：         達到26000

采樣率：          100,000 樣本/秒

定位及標記輸出：    LMN格式數字圖像

探底雷達工作時離開地面2cm,可以不接觸地面，四角由四個支撐便于使用和運行。

緊湊一體化設計

RF輻射

采用屏蔽功能，消除操作者對數據的影響

內置溫度補償裝置可消除環境對數據的影響

防護等級IP66

可在-40℃—+50℃的操作環境下使用

顯示單元

工業級TFT ，尺寸：  7.25"彩色液晶

存儲：               可移動CF卡

在陽光下自動改變背光顯示及顏色

可調整傾斜角度，便于現場觀測

自動溫度調整

采用薄膜輕觸型按鍵

簡單的圖形化操作界面，提供中英文互換功能方便使用

可進行掃描到定位標示、增益、重置顏色、濾波并再次掃描等連續操作

深度測定及定位標示、寬頻測量、清晰的深部分辨率

任意時間的屏幕圖像捕捉、儲存、可連續顯示探測數據

防護等級優于IP66

2、攝像頭地面定位設備

儀器具有動態過載保護、穿透報警、及網上標定功能。

被動頻率三個： Power、 Radio、CPS

主動頻率五個： 512Hz 、640Hz、8kHz 、33kHz、65kHz

傳感器頻率四個：   512Hz、640Hz、8kHz、33kHz

3、視頻取證設備

       全新P340 flexiprobe™推桿視頻檢測系統,配有USB驅動器和全新超結實1” (25mm) 或2” (50mm)高清晰度攝像頭，直流電源供電。

      系列中還包括全新超級柔性管道工系統，可穿越彎管和彎頭。P340柔性推桿系統的核心是結實耐用、防風雨的USB控制器，單鍵操作便可錄制高質量數字視頻或圖片，并在超量度200mm工業級TFT屏幕顯示。可用于探測的最短距離不低于60米的暗管、排污管裂縫以及深度不低于60米的暗井、滲井(旱井)、滲坑(坑塘)、等，配備FlexiSight™ Windows® PC軟件用于取證視頻資料的管理。先進的數字技術能在錄制中進行縮放，平移和旋轉圖像。任何時候都可拍攝照片。

USB和CF閃存卡數據存貯P340USB控制器完全支持常用的USB存儲器，用來記錄、存儲或復制視頻、照片以及評語。同時系統還和可使用閃存卡，連接到電腦直接傳輸數據，無須讀卡器，連接口包括USB、video輸入/輸出，audio輸入/輸出。

    攝像頭耐用、圖像質量超越P340柔性推桿系統有兩種超結實、高清晰度PAL 自調平彩色攝像頭可選，外部為303不銹鋼，可承受 11 bar的壓力 – 相當于水下100米。 1”(25mm) 或 2” (50mm) 攝像頭都配有聚焦鏡頭、大大改進的視頻清晰度和最新一代的超量度白色LED，圖像清晰完美。2” (50mm)攝像頭有自動水平功能，在檢測中保持圖像為直立位置。功率3.8瓦，LED燈亮度≥208lm，有效像素765x 582 PAL

全新管道內窺檢測系統

管道內窺檢測系統主要用于污水管道中，對地下暗、滲坑、暗井探測取證，可穿越50毫米的彎管和32毫米的彎頭。內置的探頭可定位攝像頭的位置，60米線纜盤是監測小管徑的理想工具。

檢測效率更高

P340USB控制器 自動按客戶、現場和項目組織工作 - 編寫報告和回放視頻和圖片直接明了?？墒褂肞340USB 報告編寫系統快速現場填寫報告，同時還生成SEWER.DAT 報告文件，無須連接到電腦。

管理數據并生成報告

Flexisight™管理軟件容許導入、存儲并管理數字檢測數據，是理想的電腦伙伴。

報告可包含環保標志、管道圖形、描述，以及顏色代碼標志。

模塊式系統設計 – 適應于大部分檢測需要

P340柔性推桿根據檢測需求選擇系統。有五種不同的線纜盤可選-從超柔軟的30米超柔性管道工用P341線纜盤到150米的超硬長距離P343線纜盤。

1” (25mm) 或2” (50mm)超耐用攝像頭可安裝在各種線纜盤上，一系列探頭、滑輪、毛刷等附件使系統成為完整的套裝，可檢測直徑達230毫米的管道。

緊湊的線纜盤設計，攜帶方便，運輸中
