開關柜無線測溫XY-KCD概述:
XY-KCD無線測溫裝置是一款用于高中低壓電力系統(110KV，6—35KV和0．4KV)和對溫度有較高要求電氣接點設備的智能化裝置。它集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品。其各項技術指標均能到達國際標準，XY-KCD無線測溫裝置具有在線采集溫度接點數可設定，數據中續單元可根據現場情況而可選。該裝置提供通訊接口可與計算機監控系統連接，支持RS485接口MODBUS通訊協議或多種協議，波特率可選。
XY-KCD特點:
XY-KCD有以下部份組成
·儀表控制終端，具有數據顯示和設定功能，可當地查看運行狀態，可查看或設定運行參數；
·數據接收器，配有1個已裝在主機里；

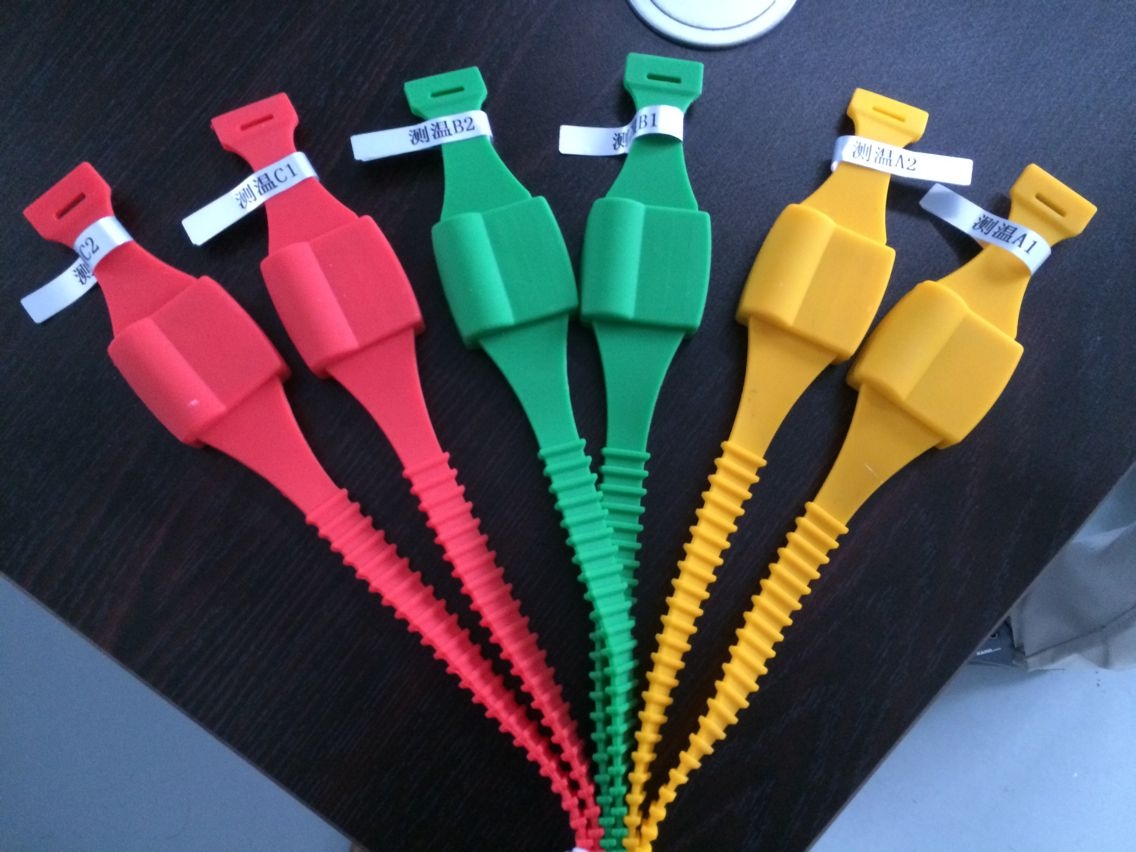

·溫度數據采集器，配有由3至9路；可擴展到最多250路。
·上位機軟件（選配）和通訊協議數據包；
安全性高，可靠性好
XY-KCD在設計過程中采用了多種抗干擾措施，能夠在電力系統中穩定運行。靜電放電抗擾符合4級；電快速瞬變脈沖群抗擾性符合4級，高壓沖擊抗擾符合4級；浪涌抗擾符合3級；面板防護等級符合IP54；殼體防護等級符合IP20。
詳細說明：
1、技術參數和主要功能
1.1 主要功能:
1) 多路無線測量溫度實時數據顯示。
2) 報警溫度上、下限設定數據顯示。
3) 多路測量溫度溫升數據顯示。
4) 事件記錄功能: 記錄最近十次超高溫報警數據,超高溫報警數據,所有數據均帶有時標記錄。
5) 當前日期、時間，日期和時間具潤年自動轉換功能。
6) 通訊地址和波特率設定功能。
7) 無線測量溫度在線補償功能。
8) 無線測量溫度采集終端數據信報警功能。
9) 無線測量溫度數劇月統計和分析報表功能，用戶根據統計分析報表和溫升數據可以判斷無線是否老化，過流和接觸不量等原因。
10）設備自檢功能和自動恢復功能：當本設備在運行過程中由于外在的干擾和惡劣環境時，本設備能夠自動起用備份程序而自動恢復正常功能。
11）現場環境溫度測量功能
12）數據通訊功能，所有數據都能通過數據總線上傳到上一級采集器或者上傳到上位機系統。
1.2 技術指標:
1) 系統電源：220VAC/DC
2) 測溫通道：單機系統支持3-9個溫度采集點，最大為250個溫度采集點。
3) 儀表工作環境溫度：-20℃~+80℃。
1） 儀表工作環境濕度：≤95%RH
2） 報警輸出口：無源節點輸出
3） 電池使用壽命：3-5年
7)通訊接口：RS-485（隔離）
8)發射模塊與接受模塊距離①種無線<20米、②種最長為200米。
9)RS-485通訊距離：<1200米
10) 溫度測量范圍：-20℃～150℃
11)精度：≤±2%
12）分辨率：1℃
2、尺寸與安裝

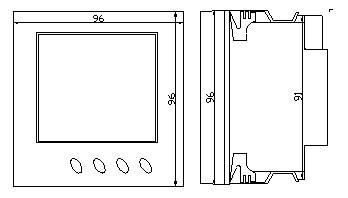

2.1 裝置的機械尺寸(開孔尺寸：91X91)㎜
2.2 安裝方式

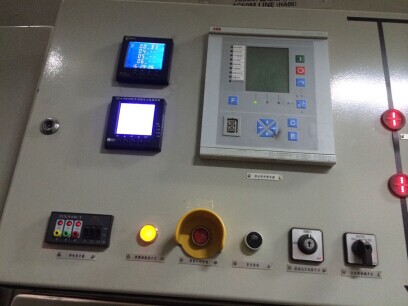

1) XY-KCD采用面板式安裝，固定在開關柜面板
2) 考慮到接線長度，面板后要有l00毫米的深度用于容納XY-KCD。實際安裝中，一般需要后部有一定的空間(至少為130×130×100毫米)，以便于安裝和接線。
3) 安裝時，應先將XY-KCD兩邊的安裝卡松開取下，將XY-KCD于面板前方推 放入安裝孔內，然后從后方沿裝置的溝槽將安裝卡安上并使之擠緊面板， 此時裝置將牢固地固定在面板上。
2.3 安裝注意事項
1) 本產品內部無用戶可調元器件，安裝時請勿拆開。
2) 不要帶電作業。
3) 運行時應滿足環境溫度在-20℃～70℃，濕度在0～95％，大氣壓 在70kPA～ 106kPA之間。避免將裝置置于強干擾源、輻射源、熱源附近及粉塵多的地方。
3、 接線與配置
3.1 端子定義

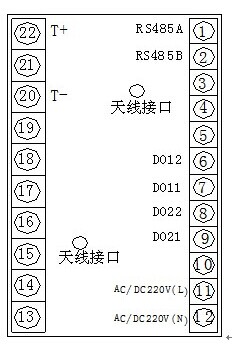

背面共有2組接線端子，端子示意圖如圖3所示：
圖2接線端子示意圖(后視)
3.2端子的定義如下表：
|
端子號 |
符號 |
說明 |
建議用線截面積（平方毫米） |
|
1 |
RS485A |
RS——485+ |
<2.5單芯線 |
|
2 |
RS485B |
RS——485- |
<2.5單芯線 |
|
3 |
空 |
空 |
空 |
|
4 |
空 |
||
|
5 |
空 |
||
|
6 |
DO12 |
聲報警輸出 |
<2.5單芯線 |
|
7 |
DO11 |
<2.5單芯線 |
|
|
8 |
DO22 |
光報警輸出 |
<2.5單芯線 |
|
9 |
DO21 |
<2.5單芯線 |
|
|
10 |
空 |
|
|
|
11 |
220VAC/DC(+) |
工作電源 |
<2.5 |
|
12 |
220VAC/DC(-) |
||
|
13,14,15 |
空 |
|
|
|
16,17,18 |
空 |
|
|
|
19,21 |
空 |
|
|
|
20，22 |
T+，T- |
環境溫度傳感器 |
<4 |
