一、供水管道流量計產品特點

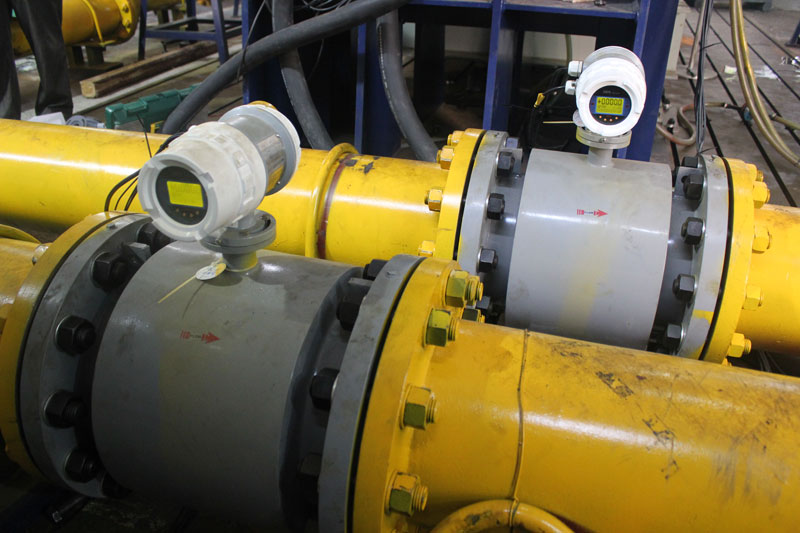

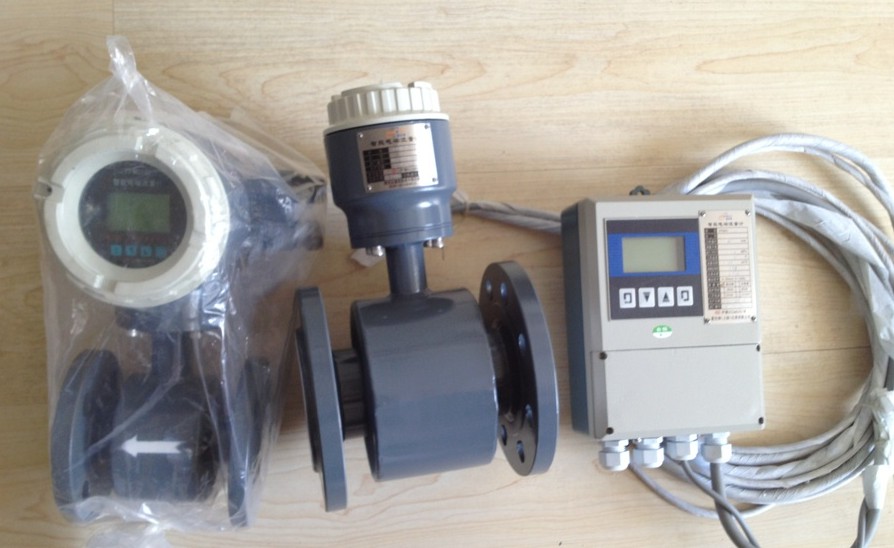

LDE型供水管道流量計使用壽命長、外觀漂亮、穩定性可靠、測量精度高。LDE型供水管道流量計內核采用高速中央處理器，配備背光寬溫的中英文液晶顯示器，功能齊全、顯示直觀、操作更為方便，另外我們獨家設計了4-6多電極結構，進一步保證了測量的精度和穩定性，滿足現場條件無需接地環，減少了安裝維護的工作量。
供水管道流量計是高精度、高可靠性和使用壽命長的流量儀表，所以我們在設計、選材、工藝、測試等每一個環節都非常細致講究。該產品的特點有：
1、測量精度高，傳感器的感應電壓信號與平均流速呈線性關系，測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響；
2、使用壽命長，管道內無可動部件，無阻流部件，測量沒有壓力損失；
3、使用方便，操作簡單，高清晰背光LCD顯示，中英文菜單操作，用戶或根據現場需要，在線修改量程；
4、具有Rs485，Rs232，Hart和Modbus等通訊協議；
5、具有自檢和自診斷功能；
6、可編程低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
7、采用16位嵌入式微處理器，運算速度快，精度高；
8、全數字量處理，抗擾能力強，測量可靠，流量測量范圍可達1500：1；
9、具有雙向流量測量功能，能顯示正、反流量；
10、參數靈活設定，流量轉換器具有一互換性。
供水管道流量計適用于：
LDE型供水管道流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿以及食品方面的液體等。因此，在化工化纖、食品、造紙、制糖、給排水、環保、水利、鋼鐵、石油、化工、制藥等領域應用廣泛。
二、供水管道流量計測量原理

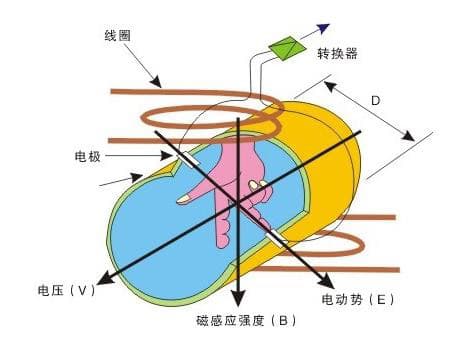

LDE型供水管道流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁感應線運動時，導體中產生感應電勢，其感應電勢E為：
E＝KBVD
式中：K------儀表常數
B------磁感應強度
V------測量管道截面內的平均流速
D------測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4-20mA和0-1kHz輸出。
選型說明：例LDE供水管道流量計，DN80，分體式，鈦電極，聚四氟乙烯內襯，額定壓力1.6MPa，上限流量80m3/h。
其他方面客戶如有需求，在定貨時詳細說明，如通訊、外殼材質、表體、法蘭、材質、有無接地環、供電方式220VAC或24VDC、電極數量等。
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型的安裝而造成的，請?zhí)貏e注意。
收集數據：
①被測流體成分
②最大流量、最小流量
③最高工作壓力
④最高溫度、最低溫度
⑤被測流體必須具備一定的導電性，導電率＞5μs/cm。
最大流量和最小流量必須符合下表中的數：
|
內徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin(m3/h) |
0.0848 |
0.1908 |
0.3391 |
0.5299 |
0.8681 |
1.3565 |
2.1195 |
3.5820 |
|
Qmin(m3/h) |
3.39 |
7.63 |
13.56 |
21.20 |
34.73 |
54.26 |
84.78 |
143.28 |
|
內徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin(m3/h) |
5.4259 |
8.478 |
13.2469 |
19.0755 |
33.912 |
52.9875 |
76.302 |
103.8555 |
|
Qmin(m3/h) |
217.04 |
339.12 |
529.88 |
763.02 |
1356.48 |
2119.5 |
3052.08 |
4154.22 |
|
內徑 |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin(m3/h) |
135.648 |
171.6795 |
211.95 |
256.46 |
305.208 |
415.422 |
542.592 |
686.718 |
|
Qmin(m3/h) |
5425.96 |
6867.18 |
8478 |
10258.38 |
12208.22 |
16616.88 |
21703.68 |
27468.82 |
|
內徑 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin(m3/h) |
847.80 |
1025.838 |
1220.832 |
1660.688 |
2170.368 |
2746.872 |
3991.20 |
4103.352 |
|
Qmin(m3/h) |
33912 |
41033.52 |
48833.28 |
6647.52 |
86814.72 |
109874.88 |
135648 |
164134.08 |
流量計算公式：Q=V·π(D/2)2=0.002826VD2 式中：Q-m3/h，V-m/s，D-mm
流速范圍：0.3-12m/s（擴展范圍0.1-15m/s也有對應可能）
●實際最高工作壓力必須小于流量計的額定工作壓力。
●最高工作溫度和最低工作溫度必須符合流量計規定的溫度要求。
●確定是否有負壓情況存在。
您可以根據上表中的流量選擇相應的電磁量計，若選擇的供水管道流量計的內徑與現在的工藝管道的內徑不符，應進行縮管或擴管。
●若管道進行縮管，應考慮縮管引起的壓力損失是否會影響工藝流程。
●從產品價格上考慮，可選擇小口徑的供水管道流量計相對減少投資。
●測潔凈水時，其經濟流速是1.5-3m/s；測易結晶的溶液時，應適當提高流速，3-4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨耗性流體時，應適當降低流速，1.0-2m/s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m/s，超過10m/s更為罕見。
五、供水管道流量計電極材料的選擇
電極材料的選擇
應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗
|
材質 |
耐腐蝕性能 |
|
316L |
對于硝酸、室溫下<5%的硫酸，沸騰的磷酸、堿溶液；在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。 |
|
哈氏合金HB |
耐沸點下一切濃度的鹽酸、硫酸、氫氟酸有機酸等非氧化性酸、堿、非氯化性鹽酸。 |
|
哈氏合金HC |
耐氧化性酸如：硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe、Cu離子的介質）時則腐蝕大為降低。 |
|
鉭 |
具有優良的耐腐蝕性和玻璃很相似，除了氫氟酸、濃硫酸外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕。 |
六、供水管道流量計襯里材料的選擇
|
襯里材料 |
主要性能 |
適用范圍 |
|
氯丁橡膠 Neoprene |
耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。 |
<80°C，一般水，污水，泥漿，礦漿 |
|
聚氨酯橡膠 Polyurethane |
有極好的耐磨性能，耐酸堿性能略差。 |
<60°C，中性、強磨損的礦漿，煤漿、泥漿。 |
|
聚四氟乙烯 PTFE |
化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫二氟化氧。 |
<180°C，濃酸、堿等強腐蝕性介質，衛生類介質。 |
|
F46 |
化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE。與金屬粘接性能好，耐磨性好于PTFE，具有較好 |
<180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質 |
七、供水管道流量計選型譜
|
型號 |
口徑 |
|
||||
|
LS-LDE |
15~2600 |
|||||
|
|
|
代號 |
電極材料 |
|
||
|
K1 |
316L |
|||||
|
K2 |
HB |
|||||
|
K3 |
HC |
|||||
|
K4 |
鈦 |
|||||
|
K5 |
鉭 |
|||||
|
K6 |
鉑合金 |
|||||
|
K7 |
不銹鋼涂覆碳化鎢 |
|||||
|
|
代號 |
內襯材料 |
|
|||
|
C1 |
聚四氟乙烯F4 |
|||||
|
C2 |
聚全氟乙丙烯F46 |
|||||
|
C3 |
聚氟合乙烯FS |
|||||
|
C4 |
聚錄丁橡膠 |
|||||
|
C5 |
聚氨脂橡膠 |
|||||
|
|
代號 |
功能 |
||||
|
E1 |
0.3級 |
|||||
|
E2 |
0.5級 |
|||||
|
E3 |
1級 |
|||||
|
F1 |
4－20Madc,負載≤750Ω |
|||||
|
F2 |
0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
|||||
|
F3 |
RS485接口 |
|||||
|
T1 |
常溫型 |
|||||
|
T2 |
高溫型 |
|||||
|
T3 |
超高溫型 |
|||||
|
P1 |
1．0MPa |
|||||
|
P2 |
1．6MPa |
|||||
|
P3 |
4．0MPa |
|||||
|
P4 |
16MPa |
|||||
|
D1 |
220VAC±10％ |
|||||
|
D2 |
24VDC±10％ |
|||||
|
J1 |
一體型結構 |
|||||
|
J2 |
分體型結構 |
|||||
|
J3 |
防爆一體型結構 |
|||||
