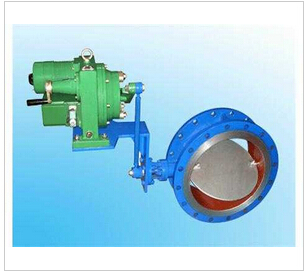

ZDRW-6B型電動調節通風蝶閥，簡稱調節型蝶閥，是一種旋轉型調節閥，為電動單元組合儀表中執行單元，可實現比例調節。調節蝶閥閥體流通道阻力小，流量系數大，調節蝶閥配用接收ON-OFF或4-20mADC或1-5VDC的信號進行比例動作的小型、兼顧、高精度的執行機構，動作靈敏，并采用轉角直接指示和反饋，特別適用于大口徑、大流量、渾濁漿液或鍋爐窯煙道氣控制。
ZDRW 電子式電動調節蝶閥是由3610R/L全電子式電動執行機構和蝶閥調節機構組成。執行機構內有伺服系統，無須另配伺服放大器。具有結構簡單、流通能力大，調節精度高等特點。
下面詳細介紹有關ZDRW-6B型電動調節通風蝶閥的性能特點，以便大家更加了解。
ZDRW-6智能電子式電動調節蝶閥
公稱通徑：100-5000
ZDRW電動調節蝶閥，電子式調節蝶閥，各種調節蝶閥專業生產
結構和原理：
電動調節蝶閥通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。 根據動作模式分類有：開關型和調節型。
開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。
調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。
主要用途
各種工業自動化生產的管道流量、壓力、溫度的控制。例如：電力、冶金、石化、環保、能源管理、消防系統等。
電動調節蝶閥的缺點
1、使用壓力和工作溫度范圍小。
2、密封性較差。
蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。
按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
