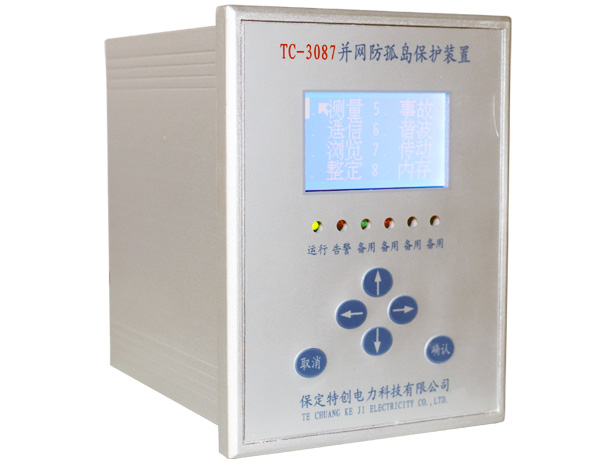

TC-3087 防孤島保護裝置的主要技術數據
3.1 額定數據
a. 交、直流裝置電源：220V 或 110V（定貨時說明）
b. 交流電壓：相電壓 220V，線電壓 380V
c. 交流電流：5A 或 1A（定貨時說明）
d. 頻 率：50Hz
3.2 功率消耗：
a. 直流回路： ≤ 10W
b. 交流電壓回路： < 0.5VA/相
c. 交流電流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
3.3 精確工作范圍：
a. 電流： 0.2In～1.4 In
b. 電壓： 10V-450V
c. 頻率： 45Hz～50Hz
d. 時間： 0.00～99.99s
e. 有功功率： >10W
3.4 定值誤差：
a. 電流及電壓定值誤差： <±3％ 整定值
b. 時間定值誤差： <±1％ 整定時間+35ms
3.5 測量誤差范圍
a. 頻率： 0.1％
b. 電流、電壓： 1％
c. 有功功率、無功功率： ±5％
3.6 遙信事件記錄分辨率：不大于 2
3.8 絕緣性能
a. 絕緣電阻：裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無
聯系的不同電路之間，用開路電壓 500V 的測試儀器分別測定其絕緣電阻值，不小于
100MΩ。
b. 介質強度：裝置電源回路、交流回路、出口回路之間及對地能承受 2kV 的工頻
試驗電壓，開入量回路對地能承受 1kV 的工頻試驗電壓，歷時 1 分鐘 ,無絕緣擊穿或
閃絡現象。
c. 沖擊電壓：裝置電源回路、交流回路、出口回路之間及對地能承受 5kV 標準雷
電波的短時沖擊電壓試驗 ,無絕緣擊穿或閃絡現象。
3.9 機械性能
a. 裝置能承受《ZB K45 020-90 電力系統保護、自動繼電器及裝置通用技術條件》中規定嚴酷等級為 1 級的振動響應，振動耐久試驗。
b. 裝置能承受《ZB K45 020-90 電力系統保護、自動繼電器及裝置通用技術條件》
中規定嚴酷等級為 1 級的沖擊響應，沖擊耐久試驗。
c. 裝置能承受《ZB K45 020-90 電力系統保護、自動繼電器及裝置通用技術條件》
中規定嚴酷等級為 1 級的碰撞試驗。
3.10 觸點性能
在電壓不大于 250V，電流不大于 0.5A 的直流有感負荷電路（τ ＝5±0.75ms）中，
觸點斷開容量為 20W，或在電壓不大于 250V，電流不大于 0.5A 的交流電路（cosψ
＝0.4±0.1）中觸點斷開容量為 50VA。電壽命次數為 100000 次。
