5P13×13K0.8/1/1.5/2/2.5/3斜探頭|5P13×13K0.8/1/1.5/2/2.5/3橫波斜探頭
汕頭5P13×13K0.8/1/1.5/2/2.5/3斜探頭|北京泰如專業供應超聲探頭價格優惠
汕超5P13×13K0.8/1/1.5/2/2.5/3橫波斜探頭|可根據客戶需求定制特殊規格型號
北京泰如電子科技有限公司
電話：010-57464568
手機：13699112842
QQ：3081402071
進行斜射探傷用的探頭，主要用于橫波探傷。斜探頭由斜塊、壓電晶片、吸聲材料、外殼、插座等組成。超聲波的發射/接收由壓電晶片完成；斜塊的作用是實現波型的轉換，當入射角在第一臨界角和第二臨界角之間時，根據超聲波在不同聲阻抗界面的折射定律，工件中只有橫波的存在；吸聲材料用來吸收晶片背面、斜塊四周發散的噪聲；外殼起到支撐、保護、電磁屏蔽等作用；插座為電信號接口，通過探頭線連接到儀器。
斜探頭折射角的大小通過K 值來標明。在探頭的型號上標明檢測鋼工件時的K 值，K=tg(Θ)，即折射角度的正切值。常用的K 值有0.8、1.0、1.5、2.0、2.5、3.0 等幾種。采用K 值標稱探頭，缺陷的定位計算比較方便。
斜探頭的聲束與探頭表面傾斜，因此可用于檢測直聲束無法到達的部位、或者缺陷的方向與檢測面之間存在夾角的區域。進行斜射探傷用的探頭，主要用于橫波探傷。斜探頭由斜塊、壓電晶片、吸聲材料、外殼、插座等組成。

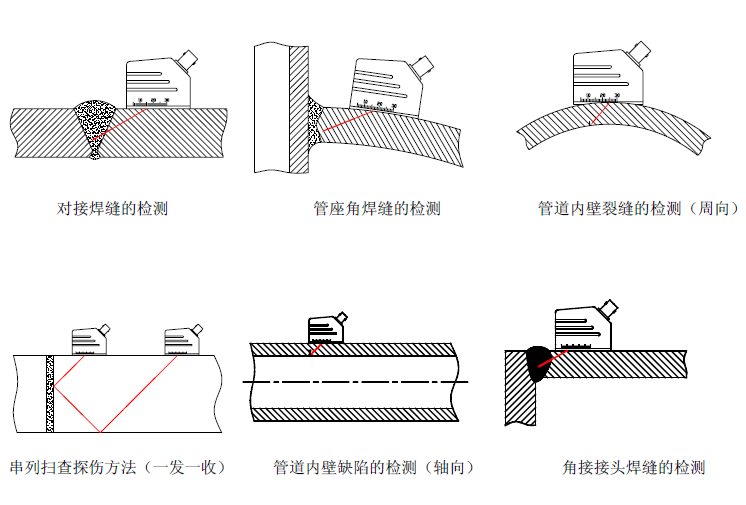

單晶斜探頭應用示意圖：

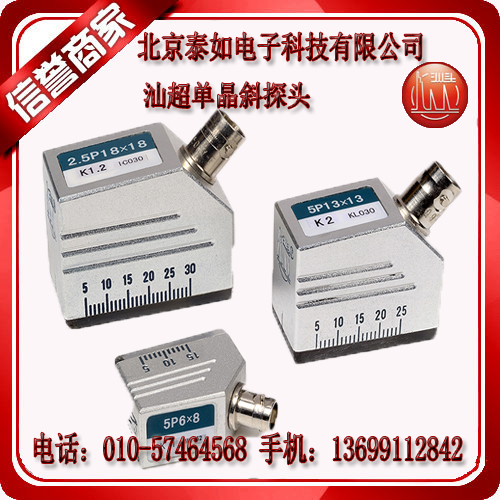

單晶斜探頭簡介：
進行斜射探傷用的探頭，主要用于橫波探傷。斜探頭由斜塊、壓電晶片、吸聲材料、外殼、插座等組成。
單晶斜探頭功能特點：
超聲波的發射/接收由壓電晶片完成。
斜塊的作用是實現波型的轉換，當入射角（α）在第一臨界角和第二臨界角之間時，根據超聲波在不同聲阻抗界面的折射定律，工件中只有橫波的存在。
吸聲材料用來吸收晶片背面、斜塊四周發散的噪聲。
外殼起到支撐、保護、電磁屏蔽等作用。
插座為電信號接口，通過探頭線連接到儀器。
斜探頭折射角的大小通過 K值來標明。
斜探頭的聲束與探頭表面傾斜，因此可用于檢測直聲束無法到達的部位、或者缺陷的方向與檢測面之間存在夾角的區域。
單晶斜探頭型號規格：
斜探頭
2.5P6×8K0.8
2.5P6*8 K0.8
斜探頭
2.5P6×8K1
2.5P6*8 K1
斜探頭
2.5P6×8K1.5
2.5P6*8 K1.5
斜探頭
2.5P6×8K2
2.5P6*8 K2
斜探頭
2.5P6×8K2.5
2.5P6*8 K2.5
斜探頭
2.5P6×8K3
2.5P6*8 K3
斜探頭
5P6×8K0.8
5P6*8 K0.8
斜探頭
5P6×8K1
5P6*8 K1
斜探頭
5P6×8K1.5
5P6*8 K1.5
斜探頭
5P6×8K2
5P6*8 K2
斜探頭
5P6×8K2.5
5P6*8 K2.5
斜探頭
5P6×8K3
5P6*8 K3
斜探頭
2.5P9×9K0.8
2.5P9*9 K0.8
斜探頭
2.5P9×9K1
2.5P9*9 K1
斜探頭
2.5P9×9K1.5
2.5P9*9 K1.5
斜探頭
2.5P9×9K2
2.5P9*9 K2
斜探頭
2.5P9×9K2.5
2.5P9*9 K2.5
斜探頭
2.5P9×9K3
2.5P9*9 K3
斜探頭
2.5P9×9 45°
斜探頭
2.5P9×9 60°
斜探頭
2.5P9×9 70°
斜探頭
2.5P8×12K0.8
2.5P8*12 K0.8
斜探頭
2.5P8×12K1
2.5P8*12 K1
斜探頭
2.5P8×12K1.5
2.5P8*12 K1.5
斜探頭
2.5P8×12K2
2.5P8*12 K2
斜探頭
2.5P8×12K2.5
2.5P8*12 K2.5
斜探頭
2.5P8×12K3
2.5P8*12 K3
斜探頭
2.5P8×12 45°
斜探頭
2.5P8×12 60°
斜探頭
2.5P8×12 70°
斜探頭
4P9×9K0.8
4P9*9 K0.8
斜探頭
4P9×9K1
4P9*9 K1
斜探頭
4P9×9K1.5
4P9*9 K1.5
斜探頭
4P9×9K2
4P9*9 K2
斜探頭
4P9×9K2.5
4P9*9 K2.5
斜探頭
4P9×9K3
4P9*9 K3
斜探頭
4P9×9 45°
斜探頭
4P9×9 60°
斜探頭
4P9×9 70°
斜探頭
4P8×12K0.8
4P8*12 K0.8
斜探頭
4P8×12K1
4P8*12 K1
斜探頭
4P8×12K1.5
4P8*12 K1.5
斜探頭
4P8×12K2
4P8*12 K2
斜探頭
4P8×12K2.5
4P8*12 K2.5
斜探頭
4P8×12K3
4P8*12 K3
斜探頭
4P8×12 45°
斜探頭
4P8×12 60°
斜探頭
4P8×12 70°
斜探頭
5P9×9K0.8
5P9*9 K0.8
斜探頭
5P9×9K1
5P9*9 K1
斜探頭
5P9×9K1.5
5P9*9 K1.5
斜探頭
5P9×9K2
5P9*9 K2
斜探頭
5P9×9K2.5
5P9*9 K2.5
斜探頭
5P9×9K3
5P9*9 K3
斜探頭
5P9×9 45°
斜探頭
5P9×9 60°
斜探頭
5P9×9 70°
斜探頭
5P8×12K0.8
5P8*12 K0.8
斜探頭
5P8×12K1
5P8*12 K1
斜探頭
5P8×12K1.5
5P8*12 K1.5
斜探頭
5P8×12K2
5P8*12 K2
斜探頭
5P8×12K2.5
5P8*12 K2.5
斜探頭
5P8×12K3
5P8*12 K3
斜探頭
5P8×12 45°
斜探頭
5P8×12 60°
斜探頭
5P8×12 70°
斜探頭
2P8×12K0.8
2P8*12 K0.8
斜探頭
2P8×12K1
2P8*12 K1
斜探頭
2P8×12K1.5
2P8*12 K1.5
斜探頭
2P8×12K2
2P8*12 K2
斜探頭
1.25P18×18K0.8
1.25P18*18 K0.8
斜探頭
1.25P18×18K1
1.25P18*18 K1
斜探頭
1.25P18×18K1.5
1.25P18*18 K1.5
斜探頭
1.25P18×18K2
1.25P18*18 K2
斜探頭
1.25P18×18K2.5
1.25P18*18 K2.5
斜探頭
1.25P18×18K3
1.25P18*18 K3
斜探頭
1.25P18×18 45°
斜探頭
1.25P18×18 60°
斜探頭
1.25P18×18 70°
斜探頭
2.5P18×18K0.8
2.5P18*18 K0.8
斜探頭
2.5P18×18K1
2.5P18*18 K1
斜探頭
2.5P18×18K1.5
2.5P18*18 K2.5
斜探頭
2.5P18×18K2
2.5P18*18 K2
斜探頭
2.5P18×18K2.5
2.5P18*18 K2.5
斜探頭
2.5P18×18K3
2.5P18*18 K3
斜探頭
2.5P18×18 45°
斜探頭
2.5P18×18 60°
斜探頭
2.5P18×18 70°
斜探頭
5P18×18K0.8
5P18*18 K0.8
斜探頭
5P18×18K1
5P18*18 K1
斜探頭
5P18×18K1.5
5P18*18 K2.5
斜探頭
5P18×18K2
5P18*18 K2
斜探頭
5P18×18K2.5
5P18*18 K2.5
斜探頭
5P18×18K3
5P18*18 K3
斜探頭
5P18×18 45°
斜探頭
5P18×18 60°
斜探頭
5P18×18 70°
斜探頭
2.5P10×16K0.8
2.5P10*16 K0.8
斜探頭
2.5P10×16K1
2.5P10*16 K1
斜探頭
2.5P10×16K1.5
2.5P10*16 K2.5
斜探頭
2.5P10×16K2
2.5P10*16 K2
斜探頭
2.5P10×16K2.5
2.5P10*16 K2.5
斜探頭
2.5P10×16K3
2.5P10*16 K3
斜探頭
2.5P10×16 45°
斜探頭
2.5P10×16 60°
斜探頭
2.5P10×16 70°
斜探頭
2.5P13×13K0.8
2.5P13*13 K0.8
斜探頭
2.5P13×13K1
2.5P13*13 K1
斜探頭
2.5P13×13K1.5
2.5P13*13 K2.5
斜探頭
2.5P13×13K2
2.5P13*13 K2
斜探頭
2.5P13×13K2.5
2.5P13*13 K2.5
斜探頭
2.5P13×13K3
2.5P13*13 K3
斜探頭
2.5P13×13 45°
斜探頭
2.5P13×13 60°
斜探頭
2.5P13×13 70°
斜探頭
2.5P10×10K0.8
2.5P10*10 K0.8
斜探頭
2.5P10×10K1
2.5P10*10 K1
斜探頭
2.5P10×10K1.5
2.5P10*10 K1.5
斜探頭
2.5P10×10K2
2.5P10*10 K2
斜探頭
2.5P10×10K2.5
2.5P10*10 K2.5
斜探頭
2.5P10×10K3
2.5P10*10 K3
斜探頭
2.5P10×10 45°
斜探頭
2.5P10×10 60°
斜探頭
2.5P10×10 70°
斜探頭
4P10×16K0.8
4P10*16 K0.8
斜探頭
4P10×16K1
4P10*16 K1
斜探頭
4P10×16K1.5
4P10*16 K1.5
斜探頭
4P10×16K2
4P10*16 K2
斜探頭
4P10×16K2.5
4P10*16 K2.5
斜探頭
4P10×16K3
4P10*16 K3
斜探頭
4P10×16 45°
斜探頭
4P10×16 60°
斜探頭
4P10×16 70°
斜探頭
4P13×13K0.8
4P13*13 K0.8
斜探頭
4P13×13K1
4P13*13 K1
斜探頭
4P13×13K1.5
4P13*13 K1.5
斜探頭
4P13×13K2
4P13*13 K2
斜探頭
4P13×13K2.5
4P13*13 K2.5
斜探頭
4P13×13K3
4P13*13 K3
斜探頭
4P13×13 45°
斜探頭
4P13×13 60°
斜探頭
4P13×13 70°
斜探頭
4P10×10K0.8
4P10*10 K0.8
斜探頭
4P10×10K1
4P10*10 K1
斜探頭
4P10×10K1.5
4P10*10 K1.5
斜探頭
4P10×10K2
4P10*10 K2
斜探頭
4P10×10K2.5
4P10*10 K2.5
斜探頭
4P10×10K3
4P10*10 K3
斜探頭
4P10×10 45°
斜探頭
4P10×10 60°
斜探頭
4P10×10 70°
斜探頭
5P10×16K0.8
5P10*16 K1
斜探頭
5P10×16K1
5P10*16 K0.8
斜探頭
5P10×16K1.5
5P10*16 K1.5
斜探頭
5P10×16K2
5P10*16 K2
斜探頭
5P10×16K2.5
5P10*16 K2.5
斜探頭
5P10×16K3
5P10*16 K3
斜探頭
5P10×16 45°
斜探頭
5P10×16 60°
斜探頭
5P10×16 70°
斜探頭
5P13×13K0.8
5P13*13 K0.8
斜探頭
5P13×13K1
5P13*13 K1
斜探頭
5P13×13K1.5
5P13*13 K1.5
斜探頭
5P13×13K2
5P13*13 K2
斜探頭
5P13×13K2.5
5P13*13 K2.5
斜探頭
5P13×13K3
5P13*13 K3
斜探頭
5P13×13 45°
斜探頭
5P13×13 60°
斜探頭
5P13×13 70°
斜探頭
5P10×10K0.8
5P10*10 K0.8
斜探頭
5P10×10K1
5P10*10 K1
斜探頭
5P10×10K1.5
5P10*10 K1.5
斜探頭
5P10×10K2
5P10*10 K2
斜探頭
5P10×10K2.5
5P10*10 K2.5
斜探頭
5P10×10K3
5P10*10 K3
斜探頭
5P10×10 45°
斜探頭
5P10×10 60°
斜探頭
5P10×10 70°
斜探頭
1.25P10×16K0.8
1.25P10*16 K0.8
斜探頭
1.25P10×16K1
1.25P10*16 K1
斜探頭
1.25P10×16K1.5
1.25P10*16 K1.5
斜探頭
1.25P10×16K2
1.25P10*16 K2
斜探頭
1.25P10×16K2.5
1.25P10*16 K2.5
斜探頭
1.25P10×16K3
1.25P10*16 K3
斜探頭
1.25P10×10K1
1.25P10*10 K1
斜探頭
1.25P10×10K1.5
1.25P10*10 K1.5
斜探頭
1.25P10×10K2
1.25P10*10 K2
斜探頭
1.25P13×13K0.8
1.25P13*13 K0.8
斜探頭
1.25P13×13K1
1.25P13*13 K1
斜探頭
1.25P13×13K1.5
1.25P13*13 K1.5
斜探頭
1.25P13×13K2
1.25P13*13 K2
斜探頭
2P10×16K0.8
2P10*16 K0.8
斜探頭
2P10×16K1
2P10*16 K1
斜探頭
2P10×16K1.5
2P10*16 K1.5
斜探頭
2P10×16K2
2P10*16 K2
斜探頭
2P10×10K0.8
2P10*10 K0.8
斜探頭
2P10×10K1
2P10*10 K1
斜探頭
2P10×10K1.5
2P10*10 K1.5
斜探頭
2P10×10K2
2P10*10 K2
斜探頭
2P13×13K0.8
2P13*13 K0.8
斜探頭
2P13×13K1
2P13*13 K1
斜探頭
2P13×13K1.5
2P13*13 K1.5
斜探頭
2P13×13K2
2P13*13 K2
斜探頭（大尺寸晶片）
|
頻率(MHz) |
晶片尺寸 |
型號 |
外殼 |
插座 |
|
1 |
13*13 |
1P13*13 K1 |
B2 |
Q9 |
|
1P13*13 K1.5 |
||||
|
1P13*13 K2 |
||||
|
1.25 |
13*13 |
1.25P13*13 K0.8 |
B2 |
|
|
1.25P13*13 K1 |
||||
|
1.25P13*13 K1.5 |
||||
|
1.25P13*13 K2 |
||||
|
1.25P13*13 K2.5 |
||||
|
1.25P13*13 K3 |
||||
|
13*13 |
1.25P18*18 K0.8 |
B1 |
||
|
1.25P18*18 K1 |
||||
|
1.25P18*18 K1.5 |
||||
|
1.25P18*18 K2.0 |
||||
|
1.25P18*18 K2.5 |
||||
|
1.25P18*18 K3 |
||||
|
2.5 |
10*16 |
2.5P10*16 K0.8 |
B2 |
|
|
2.5P10*16 K1 |
||||
|
2.5P10*16 K1.5 |
||||
|
2.5P10*16 K2 |
||||
|
2.5P10*16 K2.5 |
||||
|
2.5P10*16 K3 |
||||
|
13*13 |
2.5P13*13 K0.8 |
B2 |
||
|
2.5P13*13 K1 |
||||
|
2.5P13*13 K1.5 |
||||
|
2.5P13*13 K2 |
||||
|
2.5P13*13 K2.5 |
||||
|
2.5P13*13 K3 |
||||
|
18*18 |
2.5P18*18 K0.8 |
B1 |
||
|
2.5P18*18 K1 |
||||
|
2.5P18*18 K1.5 |
||||
|
2.5P18*18 K2 |
||||
|
2.5P18*18 K2.5 |
||||
|
2.5P18*18 K3 |
||||
|
5 |
10*16 |
5P10*16 K1 |
B2 |
|
|
5P10*16 K0.8 |
||||
|
5P10*16 K1.5 |
||||
|
5P10*16 K2 |
||||
|
5P10*16 K2.5 |
||||
|
5P10*16 K3 |
||||
|
13*13 |
5P13*13 K0.8 |
B2 |
||
|
5P13*13 K1 |
||||
|
5P13*13 K1.5 |
||||
|
5P13*13 K2 |
||||
|
5P13*13 K2.5 |
||||
|
5P13*13 K3 |
*分普通前沿和短前沿兩種。
*可根據客戶需要定做其他規格的探頭，詳情請聯系。
單晶斜探頭
小型斜探頭
|
頻率(MHz) |
晶片尺寸 |
型號 |
外殼 |
插座 |
|
2.5 |
8*12 |
2.5P8*12 K0.8 |
B3 |
Q9 |
|
2.5P8*12 K1 |
||||
|
2.5P8*12 K1.5 |
||||
|
2.5P8*12 K2 |
||||
|
2.5P8*12 K2.5 |
||||
|
2.5P8*12 K3 |
||||
|
9*9 |
2.5P9*9 K0.8 |
|||
|
2.5P9*9 K1 |
||||
|
2.5P9*9 K1.5 |
||||
|
2.5P9*9 K2 |
||||
|
2.5P9*9 K2.5 |
||||
|
2.5P9*9 K3 |
||||
|
5 |
8*12 |
5P8*12 K0.8 |
||
|
5P8*12 K1 |
||||
|
5P8*12 K1.5 |
||||
|
5P8*12 K2 |
||||
|
5P8*12 K2.5 |
||||
|
5P8*12 K3 |
||||
|
9*9 |
5P9*9 K0.8 |
|||
|
5P9*9 K1 |
||||
|
5P9*9 K1.5 |
||||
|
5P9*9 K2 |
||||
|
5P9*9 K2.5 |
||||
|
5P9*9 K3 |
單晶斜探頭
微型斜探頭
|
頻率(MHz) |
晶片尺寸 |
型號 |
外殼 |
插座 |
|
2.5 |
6*8 |
2.5P6*8 K0.8 |
B4 |
Q9 |
|
2.5P6*8 K1 |
||||
|
2.5P6*8 K1.5 |
||||
|
2.5P6*8 K2 |
||||
|
2.5P6*8 K2.5 |
||||
|
2.5P6*8 K3 |
||||
|
5 |
6*6 |
5P6*6 K0.8 |
B5 |
Q6 |
|
5P6*6 K1 |
||||
|
5P6*6 K1.5 |
||||
|
5P6*6 K2 |
||||
|
5P6*6 K2.5 |
||||
|
5P6*6 K3 |
||||
|
6*8 |
5P6*8 K0.8 |
B4 |
Q9 |
|
|
5P6*8 K1 |
||||
|
5P6*8 K1.5 |
||||
|
5P6*8 K2 |
||||
|
5P6*8 K2.5 |
||||
|
5P6*8 K3 |
單晶斜探頭

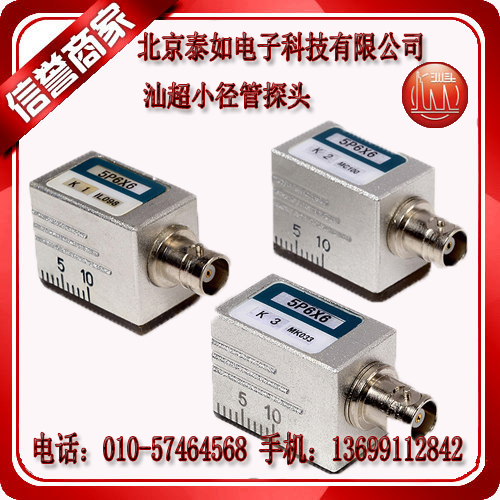

小徑管探頭
|
頻率(MHz) |
晶片尺寸 |
型號 |
K值對應的 |
插座 |
|
5 |
6*6 |
5P6*6 K2 |
38.7° |
Q6 |
|
5P6*6 K2 |
45.0° |
|||
|
5P6*6 K2 |
50.2° |
|||
|
5P6*6 K2 |
56.3° |
|||
|
5P6*6 K2 |
60.9° |
|||
|
5P6*6 K2 |
63.4° |
|||
|
5P6*6 K2 |
65.6° |
|||
|
5P6*6 K2 |
68.2° |
|||
|
5P6*6 K2 |
70.3° |
|||
|
5P6*6 K2 |
71.6° |
