一.概述

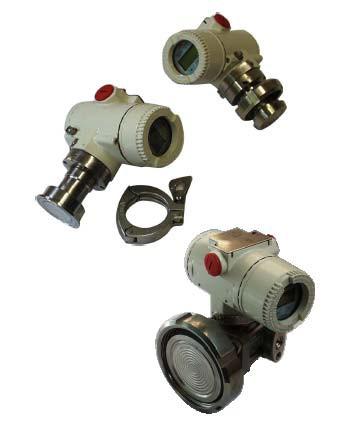

264DG 和 264HG/NG 型號是這樣一類的變送器，它們在高 壓測量側有一個直裝的密封，該密封由一個短的位于保護 性剛性套內的毛細管接頭與轉換器集成在一起。 該結構構成了一個獨立的單個組件，可用密封安裝裝置將 之安裝于工藝過程中。
通過在訂購代 碼中選擇不同 的高壓和低壓 側應用項，
264DG 可以有下面不同類型：
a) 一個直裝密封和一個過程連接用法蘭，1/4inNPT 直接 或 1/2inNPT 通過適配器；也可以與其它支路（干或濕）
連接進行差壓測量。
選擇 1/4inNPT 連接時，標準配置中會提供一個合適的 過濾器，以便堵上未使用的入口，使之可以以大氣壓 為基準進行表壓測量。
b） 一個直裝密封和一個帶毛細管的遠程密封；用兩個密 封可以進行差壓測量，但必須選擇相同型號/尺寸。
二.abb-264NG絕壓變送器選型表
|
基本型號-第 1 到第 5 個字符 2 6 4 N G |
X |
X |
X |
X |
X |
X |
||||||
|
帶衛生、食品和飲料直裝密封的絕壓變送器-基本精度 0.075%。 |
|
|
|
|||||||||
|
傳感器-量程限-第 6 個字符 2.67-160kPa 26.7-1600mbar 10.7-642inH2O H 10-600kPa 0.1-6bar 1.46-87psi M 40-2400kPa 0.4-24bar 5.8-348psi P 134-8000kPa 1.34-80bar 19.4-1160psi Q |
|
|
|
|||||||||
|
|
|
|
||||||||||
|
膜材料/填充液（非接液）-第 7 個字符 |
|
|
||||||||||
|
AISI 316Lss 硅油 R |
|
|
||||||||||
|
高壓側-安裝法蘭尺寸/等級-第 8 個字符 Union nut DIN 11851-F50 A Union nut DIN 11851-F80 B 2in Triclamp Burell F 3in Triclamp Burell G 4in Triclamp Burell H 2in Cherry Burrell L 3in Cherry Burrell M 4in Cherry Burrell N 4in 衛生齊平膜 P 4in 衛生加長（2in）膜 Q 4in 衛生加長（4in）膜 R 4in 衛生加長（6in）膜 S 飲料應用螺栓密封 T |
|
|
||||||||||
|
|
高壓側-填充液-第 9 個字符 |
|
||||||||||
|
硅油 S 礦物油（FDA 許可） W 蔬菜油（FDA 許可） A 甘油-水（FDA 許可） B |
|
|||||||||||
|
外殼材料和電氣連接-第 10 個字符 鋁合金（Barrel 型） 1/2 英寸 NPT A 鋁合金（Barrel 型） M20x1.5（CM20） B 鋁合金（Barrel 型） Pg13.5 D 鋁合金（Barrel 型） 1/2 英寸 GK C 鋁合金（Barrel 型） Harting HAN 連接器 （注 1）（僅適用于一般目的） E 鋁合金（Barrel 型） Fieldbus 連接器 （注 1）（僅適用于一般目的） G 鋁合金無銅（Barrel 型） 1/2 英寸 NPT H 鋁合金無銅（Barrel 型） M20x1.5（CM20） L 鋁合金無銅（Barrel 型） Pg13.5 N 鋁合金無銅（Barrel 型） 1/2 英寸 GK M 鋁合金無銅（Barrel 型） Harting HAN 連接器 （注 1）（僅適用于一般目的） P 鋁合金無銅（Barrel 型） Fieldbus 連接器 （注 1）（僅適用于一般目的） R AISI 316 L ss（Barrel 型） 1/2 英寸 NPT S AISI 316 L ss（Barrel 型） M20x1.5（CM20） T AISI 316 L ss（Barrel 型） Pg13.5 V AISI 316（Barrel 型） 1/2 英寸 GK U AISI 316 L ss（Barrel 型） Fieldbus 連接器 （注 1）（僅適用于一般目的） Z |
|
|||||||||||
|
|
||||||||||||
|
輸出/附加選項-第 11 個字符 HART 數字通訊，4-20mA 無附加選項 （注 2，3） H HART 數字通訊，4-20mA 按需選，（按“附加訂購規定”訂購） （注 2） 1 PROFIBUS PA 無附加選項 （注 2，3） P PROFIBUS PA 按需選，（按“附加訂購規定”訂購） （注 3） 2 FOUNDATION Fieldbus 無附加選項 （注 2，3） F FOUNDATION Fieldbus 按需選，（按“附加訂購規定”訂購） （注 3） 3 |
||||||||||||
附加訂購信息 264NG 型
在基本訂購信息之后，加一個或多個 2 位代碼以選擇所有需要選項。
防爆認證
XX XX XX XX XX XX XX XX XX XX XX XX XX
ATEX Group II Category 1 GD-本安 EEx ia E1
ATEX Group II Category 1/2 GD-隔爆 EEx d E2
ATEX Group II Category 3 GD-保護類型“N”EEx nL 設計符合 E3 加拿大標準協會（CSA）（只針對 1/2 英寸 NPT，M20 及 Pg13.5 外殼） E4 本安-隔爆標準：澳大利亞 SAA Ex ia IIC T6/T5/T4+Ex d II C T6/T5 （注 4） E5 工廠聯合會（FM）許可（只針對帶 1/2 英寸 NPT，M20 及 Pg13.5 電氣連接） E6
輸出表頭
ProMeter， 標準設定 （注 4） D1
ProMeter， 特殊設定 （注 4） D2
模擬輸出表頭，線性 0-100%刻度 （注 4） D3
模擬輸出表頭，特殊設定（可指定為線性刻度） （注 4） D5
可編程信號計和 HART 組態儀（CoMeter） （注 4） D7
可編程信號計和 HART 組態儀（CoMeter-客戶自定義） （注 4） D8
集成液晶
數字 LCD 集成顯示表頭 L1
電涌保護
電涌/瞬態保護器 （注 4） S1
使用手冊
德語 M1
意大利語 M2
標簽及標牌語言
德語 T1
意大利語 T2
額外標牌
在不銹鋼牌上激光印刷標簽 I2
組態
標準-壓力=inH2O/psi at 20< ；溫度-< N2
標準-壓力=inH2O/psi at 4< ；溫度-< N3
標準-壓力=inH2O/psi at 20< ；溫度-< N4
標準-壓力=inH2O/psi at 4< ；溫度-< N5
自定義 N6
認證
標定檢查認證符合 EN 10204-3.1.B C1
儀器設計認證符合 EN 10204-2.1 C6
材料跟蹤
過程接液零件認證符合 EN 10204-2.1 H1
過程接液零件檢查認證符合 EN 10204-3.1.B H3
連接器
Fieldbus 7/8 （注 3，5） U1
Fieldbus M 12x 1 （注 3，5） U2
Harting HAN-平直入口 （注 3，5） U3
Harting HAN-有角度入口 （注 3，5） U4
夾子/配件
2in V 型帶夾子（用于 2inTriclamp） J1
3in V 型帶夾子（用于 3inTriclamp） J2
4in V 型帶夾子（用于 4inTriclamp， 4in Cherry Burrell 和 4in 衛生齊平） J3
4in 桶溢水接管，桶壁最大為 4.7mm（0.18）（用于 4in 衛生齊平密封） J4
4in 桶溢水接管，桶壁最大為 9.5mm（0.37）（用于 4in 衛生齊平密封） J5
4in 表定 5V 型帶夾子（用于 4in 衛生加長密封） J6
桶溢水接管，用于 2in 加長（用于 4in 衛生加長 2in 密封） J7
桶溢水接管，用于 4in 加長（用于 4in 衛生加長 4in 密封） J8
桶溢水接管，用于 6in 加長（用于 4in 衛生加長 6in 密封） J9
法蘭式桶溢水接管，帶 6 個孔（用于 1 1/2in 飲料密封） JA
墊片
乙基丙烯墊片 DN100（用于 4in 衛生加長密封） K1
乙基丙烯墊片（用于 1 1/2 飲料密封） K2
乙基丙烯墊片 DN50（用于 F50Union 螺母密封） K3
乙基丙烯墊片 DN80（用于 F80Union 螺母密封） K4
VitonTM 掃墊片（用于 4in 衛生齊平） K6
丁納墊片（用于 4in 衛生齊平）
K7
