產品詳情
|
產品名稱
|

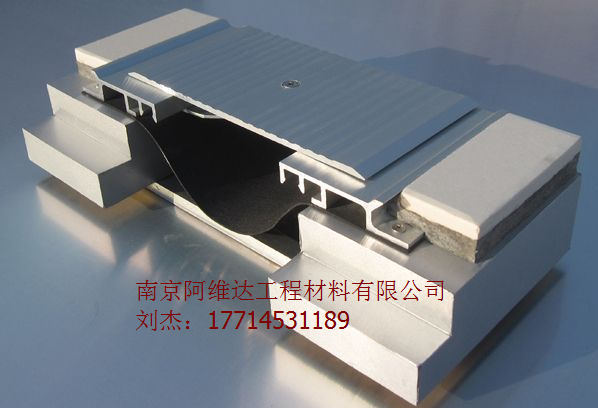

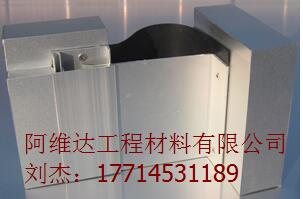

墻面伸縮縫
|
|
品牌
|
阿維達 |
|
型號
|
MSNSK型
|
|
材質
|
陽極氧化鋁合金、不銹鋼
|
|
規格
|
250*3000mm
|
|
配件
|
不銹鋼螺絲、滑桿、止水帶
|
伸縮縫施工方案也就是地面伸縮縫的槽口處理方案以及安裝方案：
第一步，以100-200mm縫寬為例，我們來確定基度的高度，我們常用的此型號的基座高度為23mm以及30mm，鋁合金蓋板使用4厚。
第二步，確定伸縮縫施工方案中的地面伸縮縫的槽口處理圖，如下圖所示：
變形縫包括伸縮縫（溫度縫）、沉降縫及防震縫。
房屋建筑中，伸縮縫是考慮建筑物過長，當溫度變化時埋設在土內墻基礎或柱下條形基礎或箱型基礎等下部結構受溫度變形的影響小，這樣上部結構下面部分受約束影響較上面的大，因此當溫度變化時將可能導致上部結構的裂縫，設置伸縮縫可保證主要受力構件不致因溫度應力損壞。橋梁結構中伸縮縫可防止溫度應力在超靜定結構中產生過大的附加應力，導致結構損壞。大體積混凝土施工中設置伸縮縫可有效控制混凝土的開裂?？傊?，伸縮縫是為了減小溫度應力的不良影響而在荷載較小處設置。
沉降縫是為了防止地基沉降不均勻而導致上部結構裂縫或破壞而設置的，例如在層高相差較多，或地基土不均勻或新舊建筑連接等情況下，一般都要設置沉降縫。
沉降縫需將基礎斷開，但伸縮縫則可不斷開，因此沉降縫也可做伸縮縫。
防震縫是為防止兩部分上部結構的剛度不同而在地震中的振動頻率和變形不一致而引起較嚴重的震害，在平面布置復雜、房屋高差大和剛度懸殊時都應設置防震縫。防震縫應有足夠的寬度，否則反而因房屋兩部分振周期和相位角不同而引起它們的碰撞導致更嚴重的后果。
變形縫，按地質情況和結構特點（超過規定的物理長度及不同高度、單位荷載、動力或振動荷載、熱力或冷荷載等），為防止相互干擾而造成結構性破壞而采取的分離措施。
伸縮縫，為防止熱脹、冷縮而造成結構性破壞而采取的隔離措施。
施工縫，由于混凝土結構的復雜性，而采取的在施工便利又不影響到結構的質量和安全的前提下，由施工技術而留下的臨時施工面。
它們之間的區別。
變形縫主要防止幾個結構在不同方位產生的位移時，不會對結構產生破壞力；
伸縮縫主要防止幾個結構在相對方向產生位移時（主要是熱脹冷縮作用），不對結構產生破壞力；
施工縫是為了更好地的保證結構的質量和安全的前提下，為完成復雜的結構而留下的臨時施工面。
變形縫、伸縮縫按設計和規范要求必須有，必須做資料；施工縫根據結構具體情況可有可無，一般情況下，不用做資料。
施工縫是因施工組織的需要而在各施工單元分區間留設的縫。施工縫并不是一種真實存在的“縫”，它只是因后澆注混凝土超過初凝時間，而與先澆注的混凝土之間存在一個結合面，該結合面就稱之為施工縫。 變形縫是建筑物在外界因素作用下常會產生變形，導致開裂甚至破壞，針對這種情況而設計預留的構造縫。變形縫可分為伸縮縫、沉降縫、防震縫三種。
【變形縫廠家】參數規格
長度：3m/支
【變形縫廠家】工作原理
因天氣的變化，建筑斷開位置會熱脹冷縮的變化，伸縮縫產品主要功能是建筑在伸縮過程中起到一個隱蔽的作用，同時主體裝飾美觀
【變形縫】適用范圍
各種超寬斷開位置，如屋面；墻面；地面；頂面，適用場所更加廣泛，如，醫院，銀行，學校，商場，寫字樓，住宅小區等等。
【變形縫】售后服務
訂貨須知：
1、提供縫的部位（外墻、內墻、屋面、地坪）！
2、提供縫寬（常用的是100mm的縫）！
3、要告知縫的形狀（平面縫還是轉角縫）！
4、是否選配阻火帶、是否要求供貨方安裝、是否要含稅、講明運費有誰負責！
5、常用的是鋁板，是否要用其他的金屬材料例如：不銹鋼（要說明是201還是304）、或者用銅板，外墻是否要噴涂（就是在金屬蓋板上噴上和外墻、屋面同樣顏色的涂料）
6、購貨方選配變形縫型號主要是根據圖紙設計的型號向我們采購，要提供
圖集號，第幾頁，第幾個節點圖！如果購貨方?jīng)]有圖紙設計要求，那么我們會向你們推薦最簡易安裝、對縫要求最低、價格最實惠的、安裝后效果最好的款式給你！
歡迎廣大朋友們過來選購，美碩價格實惠，質量第一，服務周到，有質量問題無理由退換貨！
14J936《變形縫建筑構造》國家建筑標準設計圖集，適用于抗震設防烈度小于等于9度地區新建、改建、擴建的民用與工業建筑工程露明部位的建筑變形縫，適用縫寬為25mm～500mm。
本圖集是對原國標參考圖集04CJ01-1、04CJ01-2、04CJ01-3的提升編制，本圖集共編入建筑變形縫常用的A、B、C、D四個系列變形縫裝置的構造詳圖及選用規格表，每個系列按使用部位分為：樓面變形縫、內墻和頂棚變形縫、吊頂變形縫、外墻變形縫和屋面（包括停車屋面）變形縫裝置；按使用形式分為：平面型變形縫、轉角型變形縫裝置；按構造特征分為：蓋板型變形縫、卡鎖型變形縫、嵌平型變形縫裝置；為滿足特殊使用功能的要求編入了防震型變形縫、承重型變形縫裝置等。
變形縫裝置根據工程需要加配阻火帶和止水帶，可達到防火和防水的要求。圖中規格表可供設計人員根據實際工程需要直接選用、施工人員照圖施工。
本圖集所編內容較全面，總說明中對建筑變形縫、建筑變形縫裝置的選用要點、適用范圍、構造特征、材料和施工要求等進行了圖文并茂的詳細論述。本圖集采用分系列編排的形式，方便使用者配套選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| A、B、C、D系列樓面槽口做法 | 15 |
| 屋面變形縫透視圖 | 16 |
| A系列變形縫 | |
| A系列樓面蓋板型變形縫 | AD1 |
| A系列樓面承重型變形縫 | AD3 |
| A系列樓面卡鎖型變形縫 | AD4 |
| A系列樓面蓋板型、防震型變形縫 | AD5 |
| A系列樓面防震型變形縫 | AD6 |
| A系列樓面嵌平型變形縫 | AD8 |
| A系列內墻面、頂棚蓋板型變形縫 | AN1 |
| A系列內墻面、頂棚蓋板型、卡鎖型變形縫 | AN2 |
| A系列吊頂嵌平型變形縫 | AN3 |
| A系列吊頂卡鎖型、蓋板型變形縫 | AN4 |
| A系列外墻蓋板型變形縫 | AQ1 |
| A系列外墻嵌平型變形縫 | AQ2 |
| A系列外墻蓋板型、防震型變形縫 | AQ5 |
| A系列屋面蓋板型變形縫 | AW1 |
| A系列屋面防震型變形縫 | AW2 |
| A系列停車屋面變形縫 | AW4 |
| B系列變形縫 | |
| B系列樓面蓋板型變形縫 | BD1 |
| B系列樓面蓋板型、嵌平型變形縫 | BD3 |
| B系列樓面嵌平型變形縫 | BD4 |
| B系列樓面卡鎖型變形縫 | BD6 |
| B系列樓面承重型、防震型變形縫 | BD7 |
| B系列樓面防震型變形縫 | BD8 |
| B系列樓面承重型變形縫 | BD9 |
| B系列內墻面、頂棚蓋板型變形縫 | BN1 |
| B系列內墻面、頂棚嵌平型變形縫 | BN3 |
| B系列內墻面、頂棚卡鎖型變形縫 | BN4 |
| B系列外墻蓋板型變形縫 | BQ1 |
| B系列外墻卡鎖型變形縫 | BQ3 |
| B系列外墻嵌平型變形縫 | BQ5 |
| B系列屋面蓋板型變形縫 | BW1 |
| B系列停車屋面變形縫 | BW5 |
| C系列變形縫 | |
| C系列樓面蓋板型變形縫 | CD1 |
| C系列樓面卡鎖型變形縫 | CD3 |
| C系列樓面嵌平型變形縫 | CD4 |
| C系列樓面嵌平防震型變形縫 | CD6 |
| C系列樓面防震型變形縫 | CD7 |
| C系列樓面承重型變形縫 | CD9 |
| C系列內墻面、頂棚蓋板型變形縫 | CN1 |
| C系列內墻面、頂棚卡鎖型變形縫 | CN2 |
| C系列吊頂蓋板型、卡鎖型變形縫 | CN3 |
| C系列外墻蓋板型變形縫 | CQ1 |
| C系列外墻蓋板防震型變形縫 | CQ2 |
| C系列外墻嵌平型變形縫 | CQ3 |
| C系列外墻嵌平防震型變形縫 | CQ5 |
| C系列外墻卡鎖型變形縫 | CQ7 |
| C系列屋面蓋板型變形縫 | CW1 |
| C系列屋面防震型變形縫 | CW2 |
| C系列停車屋面變形縫 | CW3 |
| D系列變形縫 | |
| D系列樓面蓋板型變形縫 | DD1 |
| D系列樓面蓋板型、嵌平型變形縫 | DD3 |
| D系列樓面卡鎖型變形縫 | DD4 |
| D系列樓面嵌平防震型變形縫 | DD5 |
| D系列樓面防震型變形縫 | DD6 |
| D系列內墻面、頂棚蓋板型、卡鎖型變形縫 | DN1 |
| D系列吊頂蓋板型、卡鎖型變形縫 | DN2 |
| D系列外墻蓋板防震型變形縫 | DQ1 |
| D系列外墻卡鎖型變形縫 | DQ2 |
| D系列外墻嵌平型變形縫 | DQ3 |
| D系列外墻嵌平防震型變形縫 | DQ5 |
| D系列屋面蓋板型變形縫 | DW1 |
| D系列停車屋面變形縫 |
