產品詳情
YY雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間 可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。
雷達液位計 - 輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2 其中C為光速 因空罐的距離E已知，則物位L為：L=E-D
雷達液位計 - 輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。應用介質：SKD系列智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
雷達液位計 - 安裝說明
推薦距離墻至安裝短管的外壁：離罐壁為罐直徑1/6處，最小距離為200mm。不能安裝在入料口的上方。不能安裝在中心位置，如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。
雷達液位計 - 測量條件 注意事項
測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C的位置。理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。對于過溢保護，可定義一段安全距離附加在盲區上。最小測量范圍與天線有關。隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
雷達液位計 - 技術參數
測量范圍:20米
過程連接：法蘭
介質溫度：-40-150℃
過程壓力：-1.0-20bar
重復性：±1mm
精度：<0.1%
頻率范圍：6.8GHz
防爆/防護等級：Exia ⅡCT6/IP67
信號輸出：4～20mA/HART(兩線)
雷達液位計 - 雷達液位計的應用
雷達液位計應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等
雷達液位計的優點

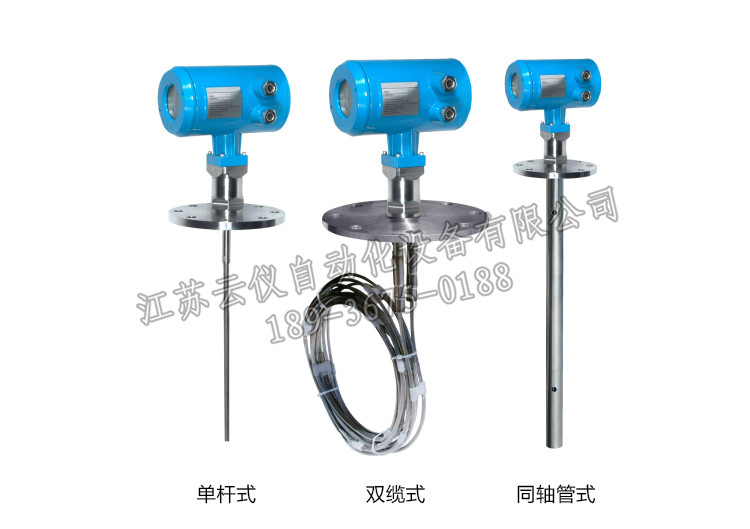

雷達液位計是非接觸式測量或TDR導波式測量
雷達液位計應用電磁脈沖進行快速測量，精度高，抗干擾能力強
耐腐蝕（探頭大多采用316不銹鋼或PVDP等材料）
耐壓高（40Kg/cm2）
耐溫高（200℃）
雷達液位計的注意事項
雷達液位計對于安裝空間有一定的要求
注意介質的介電常數，并依據介電常數的大小選擇適合的型號
雷達液位計 - 工作原理
雷達傳感計的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。
雷達液位計 - 特點
1、連續準確地測量
由于電磁波的特點，不受環境的影響。故其測量的應用場合比較廣。雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響（500℃時影響僅為0.018%，50bar時為0.8%）。
2、對干擾回波具有抑制功能
比如，波束范圍內接頭引起的干擾回波和進料或出料的噪聲引起的干擾回波等可由內部的模糊邏輯控制自動進行抑制。
3、準確安全節省能源
雷達液位計在真空、受壓狀態下都可進行測量，而且準確安全，可*性強?？梢圆皇苋魏蜗拗疲m用于各種場合。雷達液位計采用材料的化學性、機械性都相當穩定，且材料可以循環利用，極具環保功效。
4、無須維修且可*性強
微波幾乎不受干擾，與測量介質不直接接觸，幾乎可以被應用于各種場合，如真空測量、液位測量或料位測量等。由于高級材料的使用，對情況極其復雜的化學、物理條件都很耐用，它可以提供準確可*、長期穩定的模擬量或數字量的物位信號。
5、維護方便，操作簡單
雷達液位計具有故障報警及自診斷功能。根據操作顯示模塊提示的錯誤代碼分析故障，及時確定故障予以排除， 使維護校正更加方便、準確，保障儀表的正常運行。
6、適用范圍廣，幾乎可以測量所有介質
從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量；從罐體功能來 說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量；從被測介質來說，可以對液體、顆粒、料漿等 進行測量。
雷達液位計 - 產品優勢
1、具有定向傳播功能
2、利用準光學特性
3、傳輸效果好
4、介質對微波吸收與介質的介電常數成比例
5、連續測量準確
6、維護方便，操作簡單，具有故障報警和自診斷功能
7、適用范圍廣，具有非接觸性測量，方向性好，傳輸損耗小，測量介質多
8、安裝簡單，可以直接安裝到罐頂部
雷達液位計 - 安裝注意事項
1、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。
2、若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低度的位置。
3、理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
4、對于過溢保護，可定義一段安全距離附加在盲區上。
5、最小測量范圍與天線有關。
6、隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
雷達液位計對于安裝空間有一定的要求
注意介質的介電常數，并依據介電常數的大小選擇適合的型號
雷達液位計 - 優點
雷達液位計是非接觸式測量或TDR導波式測量
雷達液位計應用電磁脈沖進行快速測量，精度高，抗干擾能力強
耐腐蝕（探頭大多采用316不銹鋼或PVDP等材料）
耐壓高（40Kg/cm2）
耐溫高（200℃）
