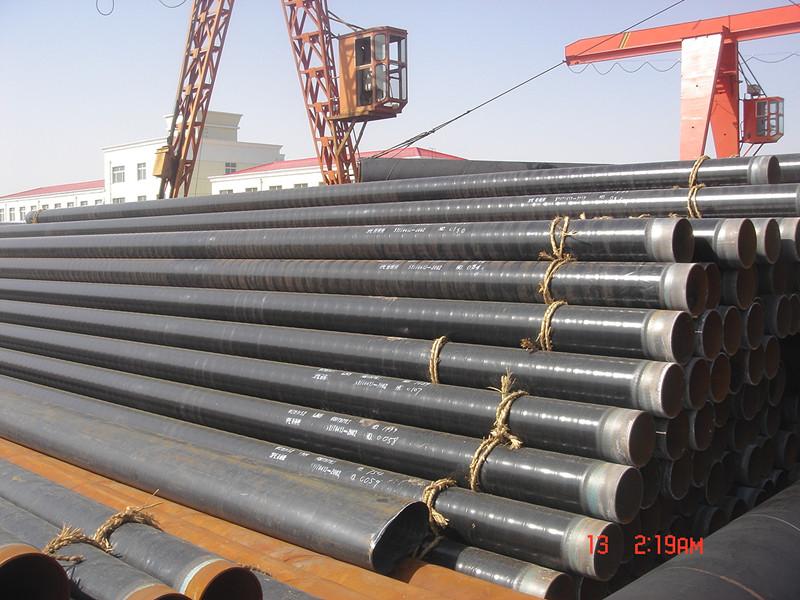

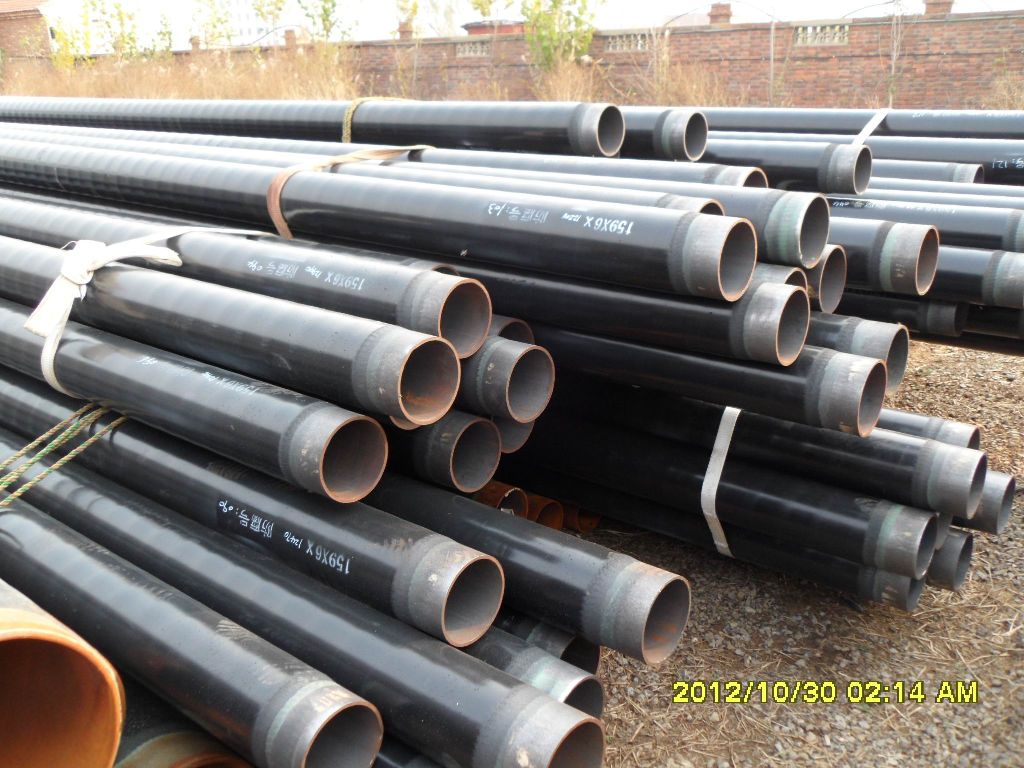

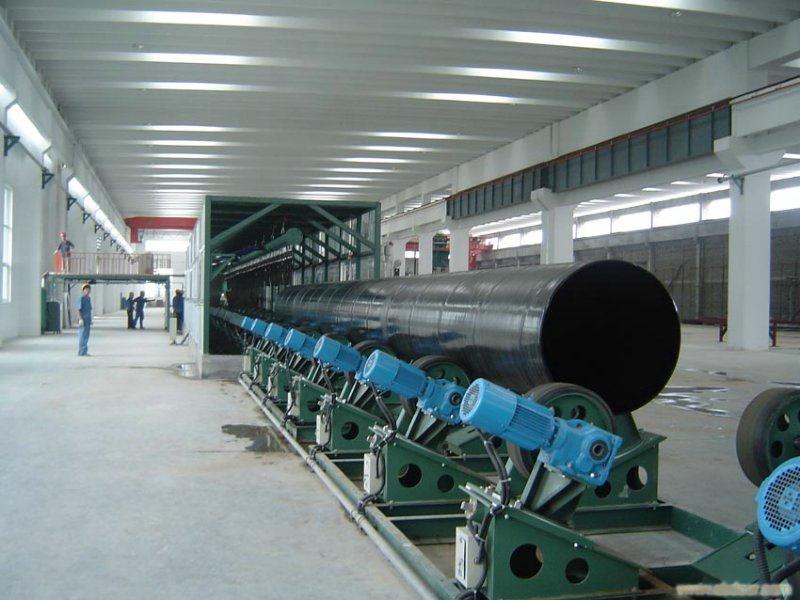

公司現(xiàn)有兩條具有國際先進(jìn)水平3PE（三層聚乙烯涂覆）鋼管防腐生產(chǎn)線，專業(yè)加工生產(chǎn)2PE、3PE、2PP、3PP、FBE防腐鋼管；同時生產(chǎn)加工鋼管水泥砂漿襯里防腐；聚氨酯發(fā)泡直埋鋼管；鋼套鋼蒸汽保溫鋼管；玻璃鋼樹脂防腐；公司同時生產(chǎn)各種環(huán)氧系列防腐涂料，IPN8710無毒飲水防腐涂料，系列有機耐高溫防腐涂料，丙烯酸系列防腐涂料等，涂膜具有耐油，耐酸、鹽、苯等化學(xué)介質(zhì)以及耐磨、耐濕等優(yōu)良的綜合性能。執(zhí)行標(biāo)準(zhǔn)：DIN30670、DIN30671、SY/T0413-2002、SY/T0315-97、GB/T23257-2009、SY/T0447-96、SY/T0457-2008、CECS10：89、CJ/T114-2000、CJ/T115-2001、CJ/T200-2004。本產(chǎn)品應(yīng)用廣泛適用于海洋設(shè)施，石油化工，建筑行業(yè)和其他工礦企業(yè)的鋼結(jié)構(gòu)設(shè)備，各類儲罐，輸運管道等鋼材的防腐

優(yōu)點：
    1、pe防腐管道具有極高的密封性,長期運行可大大的節(jié)約能源，減少成本，保護(hù)環(huán)境?！?/span>
    　2、很強的耐腐蝕能力，施工方簡有速，使用壽命可達(dá)30-50年。
    　3、在低溫條件下也具有良好的耐腐蝕和耐沖擊性，PE吸水率低（低于0.01％）。
    　4、同時具備環(huán)氧強度高，PE吸水性低和熱熔膠柔軟性好等，有很高的防腐可靠性，
    缺點是：與其它補口材料成本相比，費用高。
    專業(yè)生產(chǎn)保溫防腐管道，主要產(chǎn)品有：
    1、高密度聚乙烯聚氨酯發(fā)泡保溫鋼管，標(biāo)準(zhǔn)：SY/T114-2000，SY/T115-2001；
    2、石油天然氣用三層聚乙烯（3PE）鋼管防腐、二層聚乙烯（2PE）鋼管防腐，
    標(biāo)準(zhǔn)：SY/T0413-2002；DIN30670。
    3、石油天然氣用FBE（單層熔結(jié)環(huán)氧粉末防腐）鋼管、 2FBE（雙層熔結(jié)環(huán)氧粉末防腐）鋼管，標(biāo)準(zhǔn)：SY/T0315-97，SY/T0315-2005；
    4、供水管線水泥沙漿襯里鋼管內(nèi)防腐，標(biāo)準(zhǔn)：CECS10：89；
    5、環(huán)氧煤瀝青玻璃布鋼管防腐，標(biāo)準(zhǔn)：GB50268-97，SY/T0447-96；
    6、供水管線IPN8710高分子無毒涂料鋼管內(nèi)防腐，標(biāo)準(zhǔn)：SY/T0457-2000；
    7、環(huán)氧煤瀝青、IPN8710、氯化橡膠、聚氨脂等防腐涂料；
    此外，本公司具有強大的專業(yè)生產(chǎn)設(shè)備，可獨立承接防腐保溫工程層的厚度按以低、中密度聚乙烯為主的德國標(biāo)準(zhǔn)DIN30670-1991來確定。極大地提高了3PE防腐層的抗沖擊強度，保證了陜京管道和庫鄯管道的施工質(zhì)量，SY/T0413-2002又將3PE防腐層的剝離強度、抗沖擊的指標(biāo)大幅提高，并明確規(guī)定了據(jù)一些專用料炭黑含量，保證了3PE防腐層的機械強度和耐候性能，并加大了補口剝離強度（即熱縮套、熱縮帶的對底漆鋼的剝離強度）抽測頻次，為保證管道外防腐涂層的質(zhì)量做出了貢獻(xiàn)。
編輯本段3PE防腐可靠性研究
　　針對采用3PE涂層在國內(nèi)發(fā)生的爭論，中油工程技術(shù)研究院受北京華油天然氣有限公司委托，完成了《輸氣管道外防腐3層結(jié)構(gòu)系統(tǒng)聚乙烯涂層安全評價研究》。該項研究包括從國外文獻(xiàn)收集到北京華油天然氣有限公司2001-2003年進(jìn)行的管線外防腐層開挖檢查和不開挖檢查的結(jié)果分析，以及陜京管道未用完露天堆放在華北石油鋼管廠2年和6年的3PE防腐性能檢測，得出如下結(jié)論： 　?。?） 目前國內(nèi)外防腐層應(yīng)用效果評價很好，對其使用中產(chǎn)生的缺陷報道的很少。報道的主要缺點有露點、剝離、陰極剝離、陰極保護(hù)屏蔽、剝離防腐層膜下腐蝕等，而且大部分有關(guān)缺陷的報道還停留在理論推測階段，如資料中提到陰極保護(hù)屏蔽的問題，到目前還沒有關(guān)于防腐層實際運作中出現(xiàn)陰極保護(hù)屏蔽的實例報道。經(jīng)過多年的實踐表明，隨著使用年限的增加，出現(xiàn)缺陷最少的涂層系統(tǒng)是FBE/擠壓聚乙烯3層結(jié)構(gòu)防腐系統(tǒng)。 　　（2） 通過對歐洲聚乙烯防腐層30年應(yīng)用史的回顧，雖然理論上剝離防腐層下會發(fā)生腐蝕或應(yīng)力腐蝕開裂，但目前還沒有發(fā)生剝離防腐層下出現(xiàn)膜下腐蝕或應(yīng)力開裂的案例。在德國曼內(nèi)斯曼研究所，曾經(jīng)進(jìn)行了長期的腐蝕實驗室實驗，以模擬防腐層應(yīng)用效果。腐蝕實驗環(huán)境有土壤、水、試驗主要檢查應(yīng)力腐蝕開裂問題，其實驗防腐是把有缺陷的聚乙烯防腐層鋼管置于腐蝕條件和應(yīng)力條件下，腐蝕環(huán)境為含有NaHCO3的沙土環(huán)境，溫度70℃，管地電位-430~-460mV，鋼管表面以不同方式預(yù)處理，所有鋼管均帶壓循環(huán)。實驗結(jié)束，防腐層缺陷周圍或多或少都有剝離，但剝離區(qū)為發(fā)現(xiàn)腐蝕。表面無氧氣化皮的鋼管為出現(xiàn)應(yīng)力開裂，有氧化皮的鋼管出現(xiàn)了開裂，裂紋最大深度0.2mm，可能是由應(yīng)力腐蝕造成。由此得出結(jié)論，徹底的表面處理是防止應(yīng)力開裂的有效手段。 　?。?） 陜京管道2003年開挖763m長管段，3PE防腐層共有破損點四個。油破損點的缺陷形式可以看出，防腐層的破損均是由硬物劃傷所致。對3PE直管和冷彎管3個探坑檢查，共檢測17出剝離強度，其中5處剝離強度值低于70N/ cm，最小剝離強度120N/cm,最大剝離強度200 N/cm。產(chǎn)生原因為陜京管道是國內(nèi)首次采用3PE涂敷技術(shù)，涂敷商的涂敷水平有限，對工藝工程的控制能立相對較差，可能導(dǎo)致個別管道的涂敷工藝設(shè)置不當(dāng)造成防腐層的粘接力差。防腐層剝離強度低只是個別部位，而且只要防腐層無破損，也不會造成管道腐蝕。 　?。?） 1999年和2003年對華北石油鋼管廠露天存放的陜京管道剩余防腐管進(jìn)行了抽測，其防腐的性能基本沒有下降，尤其是華龍公司采用齊魯聚乙烯生產(chǎn)的防腐管，存放6年后各項指標(biāo)仍符合現(xiàn)行標(biāo)準(zhǔn)SY/T0413-2002規(guī)定，說明3PE防腐層確實具有優(yōu)良的耐久和抗衰老性能。
